מקומות ישיבה מודרניים כמעט ולא תלויים במחשב נייד אחד להצגות. מחשבים מרכזיים של החדר, מחשבים ניידים של אורחים, מערכות הצגה אלחוטיות, ציוד וידאו לועידות, מצלמות ווידאו רשת יכולים כולם לדרוש גישה לאותו קנבס LED. כתוצאה מכך, הערכת ספקים של קירות וידאו LED לסביבה זו דורשת יותר מאשר ספירת יציאות המעבד. השאלה החשובה היא האם כל מקור צפוי יכול להיכנס לזרם האותות ברזולוציה מבוקרת, להחליף ללא סינכרון מחדש מפריע, ולהופיע בתצוגת מסך מלא או בפריסה מרובה חלונות כפי שנדרש.

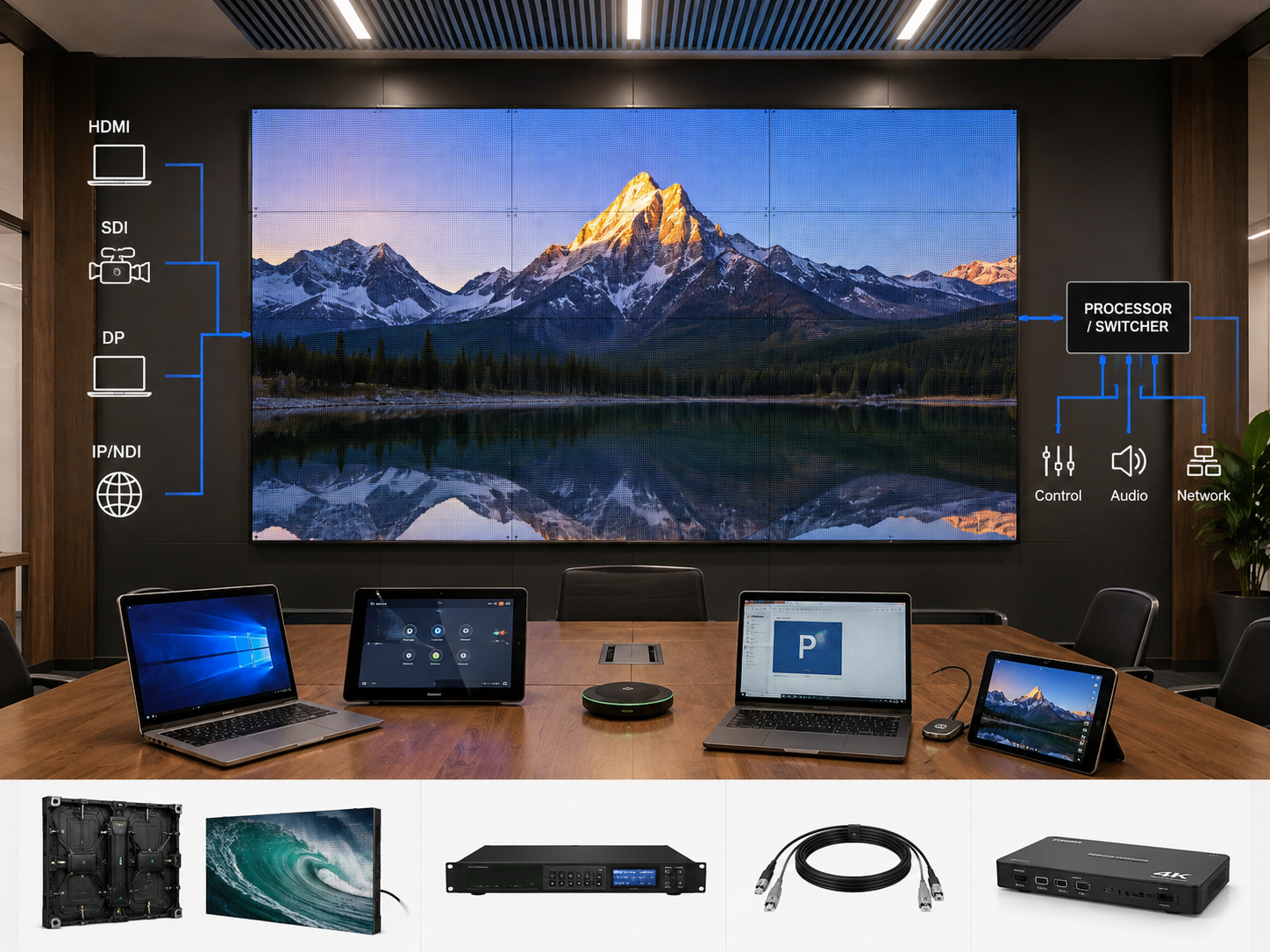

מדריך התכנון הזה מתמקד בבעיה של חדרי הפגישה. הוא כולל מלאי מקורות, תפקידים של HDMI/SDI/DisplayPort/IP, סכסוכים ב-EDID ובתזמון, החלפה חלקה, תמונה בתוך תמונה, דרישות למספר חלונות ולוח זמנים של הממשק שאמור להתקיים לפני שאישרנו את ארכיטקטורת הכניסה והיציאה הסופית.

מפתה מקורות ישיבה לפני ספירת קלטי המעבד

מספר היציאות לבדו הוא נקודת התחלה חלשה. גם חדר עם ארבעה קלטים עלול לדרוש משאבים עיבוד נוספים כאשר מכשיר וידאו מספק שני פלטים עצמאיים וכאשר מצלמה חייבת להישאר נראית לצד תוכן ההצגה.

במקום זאת, הפרויקט צריך להתחיל מהמכשירים שיוצרים בפועל תמונות. ליישום פנימי לוח קיר LED רשימת המקורות צריכה להיקבע לפני שמתאמצים את מערכות ההחלפה ואת מצבי ההצגה.

מחשבים אישיים קבועים בחלל הם צפויים, אך התנהגות ההצגה שלהם עדיין חשובה

מחשב אישי קבוע בחדר הוא בדרך כלל קל יותר לשלוט בו מאשר מחשב נייד זמני. פלט הגרפיקה שלו, מצב שולחן העבודה והמסלול החיבור יכולים להיבדק לפני שהחדר נכנס לשימוש. ובכל זאת, שינויים במערכת ההפעלה או חיבור מחדש של מסך יכולים לשנות את הפתרון המזוהה.

לכן, רשומת המקור אמורה לכלול את המחבר הפיזי, את זמנים הפלט הרגילים, את דרישת האודיו ואת מצב שולחן העבודה. כאשר המחשב האישי מפעיל גם מסך ביטחון, הרשומה חייבת לציין האם המסכים משוכפלים או מורחבים.

מחשבים ניידים של אורחים יוצרים את טווח ההתנהגויות החיבוריות הרחב ביותר.

חיבור אורח עלול להתחיל כ-HDMI, DisplayPort או וידאו USB-C. עם זאת, קופסאות שולחן, תחנות דוקינג וממיריים יכולים להוסיף מספר שלבים לפני שהאות מגיע לעובד. כל שלב יכול להשפיע על הסכמת התצוגה.

לכן, תיאור החדר חייב להגדיר קבוצה מוגבלת של מסלולי חיבור נתמכים. תהליך אורח מונוהל קל יותר ליישום מאשר הבטחה לא מוגדרת שכל צירוף ממירים יעבוד.

המצגת беспיתית עדיין מהווה מקור אמיתי.

שיתוף беспיתי יכול לנקות את השולחן, אך הוא אינו מבטל את תכנון האותות. המקליט עדיין מייצר וידאו דרך ממשק פיזי או רשת, ופלט זה דורש תחום החלטה מוגדר ותפקיד תצוגה מוגדר.

באותו זמן, מערכת אלחוטית המשמשת רק להקרנת שקופיות במסך מלא דורשת עיבוד שונה מאחת שאמורה לשתף את המרחב עם משתתפים מרוחקים.

מכשירי וידאו-ועידה עשויים לייצר יותר מזרם אחד מועיל.

פלטפורמת וידאו-ועידה יכולה לייצר תמונת משתתפים מרוחקים, תוכן משותף או פריסה משולבת. חלק מערכות החדרים משתמשות גם בפלטים נפרדים למשתתפים ולחומרים הרצויים.

לכן, לוח הזמנים של המקורות צריך לרשם כל פלט עצמאי הנדרש. אם שני זרמים חייבים להופיע על הקיר ה-LED בו זמנית, יש להתייחס אליהם כשני קלטים חיים לעיבוד, ולא כמכשיר וידאו-ועידה אחד.

מצלמות זקוקות לקלטים ישירים לקיר רק כאשר החדר מציג אותן באמת באופן עצמאי.

למצלמות ישיבות נפוצות יש בדרך כלל חיבור ישיר למכשיר וידאו-ועידה. במקרה כזה, קלט מעבד נפרד לא יוסיף ערך מעשי.

לעומת זאת, למקומות האימון ולחדרי ההצגות ההיברידיים עלול להיות צורך במצלמה של המציג לצד הרצופות. דרישה זו חייבת לכלול את ממשק המצלמה, את מיקום החלון הרצוי והאם התמונה הופכת אי פעם למסך מלא.

למקורות IP יש לקבוע נקודת דקודה

זרם NDI או זרם וידאו רשת אחר אינו מסתיים בכבל האת'רנט. דקודה, נקודת סיום בתוכנה או התקן עיבוד תואם חייבים בסופו של דבר להמיר את הזרם לפורמט שמצופה על ידי תהליך העבודה של מסך ה-LED.

לפיכך, רשימת המקורות חייבת לציין באילו נקודות נתיב ה-IP הופך לקלט תצוגה. רוחב הפס של הרשת, סוג הזרם, מספר הזרמים המתרחשים בו זמנית ותצורת הרשת המקומית נותרים פריטים שיאושרו במסגרת הפרויקט.

התייחסות למוצר באתר האמיתי

פורמט קיר וידאו LED פנימי למקומות מפגשים קבועים

התצוגה במקום המפגש חייבת להישאר יעד יציב של שרשרת ה-AV. החלפת מקורות, בקרת EDID והרכבת חלונות חייבות להתבצע בחלק העליון של השרשרת, ולא על ידי שינויים יומיומיים במיפוי הארגזים.

התמונה נלקחה ישירות מדף המוצר המתאים. לא שוחזרה внешית של אף מוצר.

הצג קיר וידאו LED פנימי

העניקו תפקיד ברור ל-HDMI, ל-SDI, ל-DisplayPort ול-IP

בחירת הממשק חייבת לעקוב אחר מקור האות וזרימת העבודה. מחבר בעל יכולת תיאורטית גבוהה יותר אינו בהכרח בחירה טובה יותר לחדר מפגשים.

במקום זאת, ההוראה צריכה לרשום מאיפה נובע כל אות, האם יש צורך בהמרה, ומהי הפורמט שהאות אמורה להגיע אליו בשלב העיבוד. זה שומר על פעילות יומית פשוטה, תוך כדי שמירה על מקורות חריגים כמקרים מיוחדים.

HDMI בדרך כלל נושא את עומס העבודה להצגה

מחשבים אישיים, קולטני אלחוט, נגני מדיה וציוד לועידות וידאו מספקים בדרך כלל יציאות HDMI. לכן, HDMI נהיה לעיתים קרובות הפורמט העיקרי להצגה באולם ישיבות או באולם הדרכה.

אף על פי כן, שם המניע לא מגדיר את מצב הפעולה הסופי. הפתרון, קצב הרענון, התנהגות הצבע, שלבי הממיר וההתאמות בין המכשירים עדיין חייבים להתאים לתהליך הפרויקט.

DisplayPort בדרך כלל מתחיל בתחנת העבודה

תחנות עבודה, מחשבים שולחניים עסקיים ומערכות חיבור נפוצות בשימוש ב-DisplayPort. חיבורי USB-C עשויים גם לשאת וידאו DisplayPort כאשר המקור תומך במצב הנדרש.

אם תהליך העבודה של המעבד הראשי מבוסס על HDMI, המרה מבוקרת של DP עשויה להיות מתאימה. עם זאת, יש לאמת את כיוון הממיר ואת התזמון הנתמך במקום להסיק אותם מתוך צורת החיבור.

SDI שייך למקומות שבהם קיימים בפועל זרמי מצלמה בסגנון ייצור.

SDI רלוונטי יותר כאשר חדר הפגישה תומך גם בהדרכה, הקלטה, ישיבות כלל-חברתיות או במצלמות ייצור. בסביבה כזו, מצלמה יכולה להיכנס לתהליך העיבוד ללא צורך לטפל בה כבמקור מחשב נייד.

עם זאת, קלט SDI צריך לפתור צורך אמיתי בתצוגה. אם המצלמה משדרת רק לאביזר וידאו-ועידות, הכפלה של אותו אות במעבד הקיר עלולה ליצור מורכבות מיותרת בכניסות ויציאות.

NDI‏/IP משנה את שכבת ההובלה, לא את הצורך בנקודת סיום.

וידאו ברשת יכול להקל על ניתוב המקורות באופן גמיש יותר ברחבי המתקנה. עם זאת, הזרם עדיין זקוק למפענח או לנקודת עיבוד תואמת לפני שיכלול בתהליך תצוגת ה-LED.

לכן, יש לרשום בכניסת קלט IP את המקור, סוג הזרם, מיקום הפיענוח והממשק להצגה המתקבל. קיבולת הרשת ותצורת המפסק חייבות להישאר מאושרות על ידי הפרויקט ולא להיחשף.

התייחסות לעיבוד אותות

להשאיר את הדיון על המעבד קשור לקצרת הקלט/פלט

עיבוד הווידאו צריך להיבחר לאחר שמתועדים תבניות המקורות, התנהגות ההחלפה ודרישות החלון החי. הסדר הזה ממשיך את הדיון על פעולת החדר במקום להפוך את הפרויקט להשוואה בין מاركات בקרים.

המעבד המוצג כאן הוא אקססוריז אמיתי המופיע באתר. ההתאמה הסופית עדיין תלויה בדרישות הקלט/פלט והתצוגה של הפרויקט אשר אושרו.

להציג מעבד וידאו

סכסוכים ב־EDID ובתזמון מסבירים רבים מהמסכים השחורים "האקראיים"

כאשר מחשב נייד משתנה והקיר הופך לפתע לשחור, ייתכן שהלוח עצמו אינו הבעיה. המקור אולי בחר בתזמון שאף שלב אחר בשרשרת העיבוד לא מקבל כמצופה.

EDID, או נתוני זיהוי מסך מורחבים, הם חלק ממנגנון שמסביר למקור אילו מצבי תצוגה זמינים. בשרשרת AV מרובה מכשירים, המקור עלול לקרוא את המידע הזה ממתג או מעבד במקום ישירות מהקיר ה-LED הנראה.

למקור אמור להופיע יעד תצוגה צפוי

בחיבור מסך פשוט, ההתאמה היא ישירה. קיר ישיבה מוסיף בין הלפטופ לקנבס הסופי ממשקים לשולחן, ממירים, מתגים, התאמות גודל ועיבוד LED.

לכן, סביבת תצוגה מבוקרת נוחה יותר לתמיכה. מקורות קבועים יכולים להשתמש בהגדרות פלט ידועות, בעוד שמקורות זמניים נכנסים לתהליך התאמת גודל מוגדר.

אי התאמה של רזולוציה אינה רק בעיה של חדות

למקור ולקנבס ה-LED עלולים להיות ממדים או יחס גבהה-רוחב שונים. אז מערכת העיבוד חייבת להחליט האם להתאים, לחתוך, למתוח או להוסיף פסי שחור (letterbox) לתמונה.

בגיליונות אלקטרוניים, ציורים ומצגות, חיתוך לא מבוקר עלול להסיר מידע שימושי. לכן, ההוראה צריכה לתאר את כלל הסקלה המועדף במקום לבקש רק "תמיכה ב-4K".

שינויי קצב רענון יכולים להגביר את הנראות של התאמה מחדש.

שתי מקורות יכולים להשתמש בממדים פיקסלים זהים תוך כדי פעילות בקצב רענון שונה. בעת מעבר, עיבודן עלול להיות צריך להתמקד בסיגנל החדש לפני הצגתו.

לכן, סטנדרטיזציה של זמני המקור הרגילים, כשזה אפשרי, יכולה להפוך את ההתנהגות של החדר ליותר צפויה. חריגות יכולות להישאר, אך יש לתעד אותן מראש ולא לגלות אותן במהלך ישיבה חיה.

לכתוב את המעבר הרציף ואת התנהגות מספר החלונות במסמך הדרישות

"נדרש מעבר רציף" אינו מפורט מספיק לצורך הקצאת המשימה. במסמך הדרישות יש לתאר מה צריך להישאר נראה בזמן שהמעבר ממקור אחד למקור אחר מתבצע.

באותו אופן, דרישות התמונה בתוך תמונה והחלונות המרובים צריכות לתאר את מצבי הפגישה האמיתיים. רשימת תכונות פשוטה של המעבד אינה מראה כיצד החדר יפעל.

להגדיר מעבר רציף כחוויה נצפית של החדר

בהצגה פורמלית, סנכרון מחדש של המקור עלול להישמר מוסתר מהחדר. המעבד יכול לשמור על פלט סופי יציב תוך הכנה של הקלט הבא באופן פנימי.

במרחב הדרכה פשוט יותר, מעבר קצר עלול להיות מקובל. במסמך הדרישות יש לציין אילו שינויים במקור דורשים מעבר נקי ואילו יכולים לסבול סנכרון מחדש נראה.

כפתורי הבקרה צריכים להפעיל מצבים של תצוגה, ולא קלטים בלתי מוסברים.

כפתור שרשום עליו "ועידה" עלול לדרוש יותר משינוי קלט. ייתכן שידרוש את השיחזור של משתתפים מרוחקים, תוכן משותף והרכבה מוגדרת של שני חלונות.

לפיכך, פעולות בקרת החדר צריכות להתאים למצבים ראייתיים של התצוגה. זה מעניק למתכנת הבקרה לצוות ההתקנה את אותה פרשנות לכל קביעה מראש.

תמונה בתוך תמונה דורשת הגדרת גאומטריה

PIP צריך לזהות את המקור העיקרי, המקור המשני, גודל החלון التقريبي, המיקום המועדף וכלל הסקלה. אחרת, ייתכן שמספר תצורות טכניות תקפות ייצרו עדיין חוויית מפגש שגויה.

לספור מקורות חיים בו-זמנית, לא תצורות שמורות.

חדר יכול לאחסן מספר רב של תצורות מוגדרות מראש, תוך צורך רק בשניים או שלושה חלונות חיים בו-זמנית. אלו הם מספרים שונים לתכנון.

לפיכך, הקצרת צריכה לציין את המספר המרבי של תצורות בו-זמנית. דרישה זו שימושית יותר להחלטות קלט/פלט ולעיבוד מאשר רשימה ארוכה של מצבים שמורות.

לבנות את טבלת ממשק הציוד לפני הבחירה הסופית של החומרה

לוח זמנים של הממשק הוא המסמך שמחבר בין מלאי המקורות לעיצוב העיבוד. הוא מראה איזה מחבר יוצאת מכל מקור, אילו שלבים נמצאים ביניהם, לאילו קלט נכנסות האותות וכיצד נראה המקור על קניוס ה-LED.

בשלב זה, ניתן לבדוק את מוצרי עיבוד האותות בתוך אביזרים אחרים בהתאם לדרישות הקלט וההצגה שהועלו בתיעוד. החלטת המעבד צריכה לבוא לאחר השלמת מפת הממשק ולא להתחיל את התכנון.

הפרדת מכשירי המקור, כניסות המעבד והחלונות להצגה

שלוש שכבות אלו נוהגות להתערבב. עם זאת, מכשיר מקור אחד יכול לספק שני פלטים עצמאיים, בעוד שכניסה פיזית אחת יכולה להופיע בכמה קבוצות תצוגה מוקדמות.

הפרדת השכבות מונעת ספירת כניסות ויציאות שגויה. כמו כן, היא מקלת את ביצוע שינויים עתידיים בתכנון, מאחר שהוספת קבוצה מוקדמת עלולה שלא לדרוש מקור פיזי או חיבור נוספים.

רשום את ההמרות במקום להסתיר אותן בתוך נתיבי הכבלים

תחנת עבודה המחוברת דרך המרה מ- DP ל- HDMI לא אמורה להיחשב כמקור HDMI טהור. באופן דומה, מצלמת SDI העוברת דרך ממיר חייבת לשמור על שלב ההמרה הזה כנראה.

פרט זה הופך לחשוב בעת אבחון תקלות. כאשר תמונה נעלמת, טבלת הממשק מציגה את כל המراحل הפעילות במקום לאלץ את צוות הטכנאים לבנות מחדש את הנתיב מהזיכרון.

השאר ערכים לא ידועים של פרויקט פתוחים וברורים לעין

טבלת הנדסה מועילה אינה מניחה. כאשר פורמט המצלמה, פלט המפענח או קצב ריעוד המקור עדיין אינם ידועים, השדה חייב להישאר מסומן כ"לאשר".

זה עדיף על פני מילוי הצעת מחיר בערכים משוערים שמאוחר יותר הופכים לאילוצים חבויים. שדות פתוחים גם מראים במדויק אילו מידע עדיין נדרש לפני השלמת בחירת החומרה.

התקנת החדר המתוכנן, לא רק הקלטים הבודדים

ההתקנה חייבת לאשר את סדר הפעולה שכבר מתואר בתכניות המקורות ותבניות התצוגה. היא לא אמורה להפוך לשלב שבו נגלה שהיעדים של המקורות חסרים.

מבחן מועיל עובר לכן דרך מצבים אמיתיים של החדר. הוא בודק שינויים במصدر, קריאות חלון צדדי (PIP), הגדרות מוקדמות למספר חלונות, הפעלות מחדש, חיבור מחדש של מחשב נייד והתנהגות התצוגה המוגדרת כברירת מחדל.

השתמש בתוכן ישיר של ישיבות

דפוסי בדיקה יכולים לאשר את קיומו הבסיסי של האות, אך הם אינם חושפים כל בעיה תפעולית. טקסט קטן מגלה בעיות בהגדלה, גיליונות אלקטרוניים חושפים חיתוך ומכשירי הצילום חושפים התנהגות בתנועה.

לפיכך, תוכן ההטמעה צריך לכלול שקופיות, טקסט עדין, תרשימים, סרטוני וידאו בתנועה, דימויי מצלמה ופריסה ריאלית של מערכת וידאו-כנס.

חזר על מעברי מקורות

מעבר אחד מוצלח אינו מוכיח התנהגות יציבה של החדר. סדרה מועילה עשויה לעבור מהמחשב של החדר אל התקשורת беспроводית, לאחר מכן לסיור הווידאו-כנס, לממשק HDMI של אורח, לחלון צדדי (PIP) מהמצלמה וחזרה למקור ברירת המחדל.

בכל שינוי, המבחן צריך להקליט מסגרות שחורות, חיבור מחדש של המקור, יחס גובה-רוחב שגוי, הזזת חלונות וכל התערבות ידנית שנדרשת.

בדוק מפורשות מצבים של כשל

המחשבים הניידים נכנסים למצב שינה, המקלטים беспровודיים מתחדשים והכבלים הזמניים מתנתקים. לאירועים אלו יש להיות תוצאה חזותית מתוכננת.

בהתאם לחדר, מסך ה-LED עלול לחזור למקור מדיה ברירת מחדל, לשמור רקע מבוקר או להישאר על הקלט שנבחר. הנקודה החשובה היא שההתנהגות תהיה מכוונת וניתנת לבדיקה.

מה צריך לכלול הסיכום הסופי של מקורות מרובים

בקשה להצעת מחיר (RFQ) מועילה לא תציין רק "נדרשים קלט HDMI מרובים." נוסח זה משאיר ללא הבהרה את מספר המקורות, את סוג המקורות, את פריסות ההפעלה בו-זמנית ואת התנהגות EDID.

במקום זאת, החבילה הטכנית יכולה להישאר קומפקטית תוך כדי שמירה על דיוק. חמישה מסמכים בדרך כלל מספיקים כדי לתקשר בבירור את כוונת ההפעלה.

מבנה זה גם שומר על הפרדה בין הדף לבין תכנון הפצת האותות למרחקים ארוכים. נתיבי אופטיקה, מיקום המעבד, עקביות השידור בכל הבניין ומקומו של המחסן המרוחק דורשים קבוצת מידע אחרת של האתר ולא צריכים להשתלב במסמך המקורות לישיבה.

באופן דומה, השוואת מותגים של בקרים אינה נדרשת בשלב זה. לאחר שמספר המקורות, פורמטים של קלט/פלט, התנהגות ה-EDID, מספר החלונות החיים ודרישות המעבר ייציבו, ניתן יהיה להעריך ציוד תואם בהתאם לדרישות הפונקציונליות האלה.

שאלה נפוצה

המר את זרימת הפגישה לשלוש פעולות מוחשיות.

קיר פגישות יציב מתחיל בהתנהגות המקור ולא במניין יציאות המעבד. כניסות HDMI, SDI, DisplayPort, וידאו USB-C ו-IP יכולות להתקיים יחד, אך לכל מסלול יש לקבוע תפקיד, יעד זמן ומצב תצוגה.

• בנה את מלאי המקורות. רשום כל מקור קבוע וזמני, ממשק פלט, זמן רגיל ודרישת תצוגה בו זמנית.
• הגדר את מצבי התצוגה. תעד את מצבי התצוגה במסך מלא, בפגישה, PIP ובמצב חלונות מרובים לפני שבוחרת את כושר העיבוד.
• השלם את לוח זמנים של הממשקים. שמור על מחליפים, המרות, מדיניות EDID ושדות לא מאושרים בווידוא כדי שאפשר יהיה לעקוב אחר החלטות הנדסיות.
