Ein LED-Modul ist die Grundlage jedes modernen LED-Bildschirms. Ob in Werbeplakaten, Einzelhandelsanzeigen, Konferenzräumen, Stadien oder Verkehrssystemen – die Qualität des LED-Modul beeinflusst direkt Helligkeit, Bildschärfe, Stabilität und gesamte Anzeigeleistung.
Da die Nachfrage nach digitalen Beschilderungslösungen und Großformat-Visuallsystemen weiter steigt, achten Unternehmen verstärkt auf Zuverlässigkeit und Leistungsfähigkeit des LED-Modul selbst und nicht nur auf die fertige Anzeigelösung. Ein hochwertiges LED-Modul bietet bessere Farbkonsistenz, flüssigere Darstellung, geringere Ausfallraten und eine längere Betriebslebensdauer.
Dieser Leitfaden erläutert Aufbau, Anwendungen, Vorteile sowie den Auswahlprozess für professionelle LED-Modul -Lösungen, die sowohl in Innen- als auch Außenbereichen eingesetzt werden.

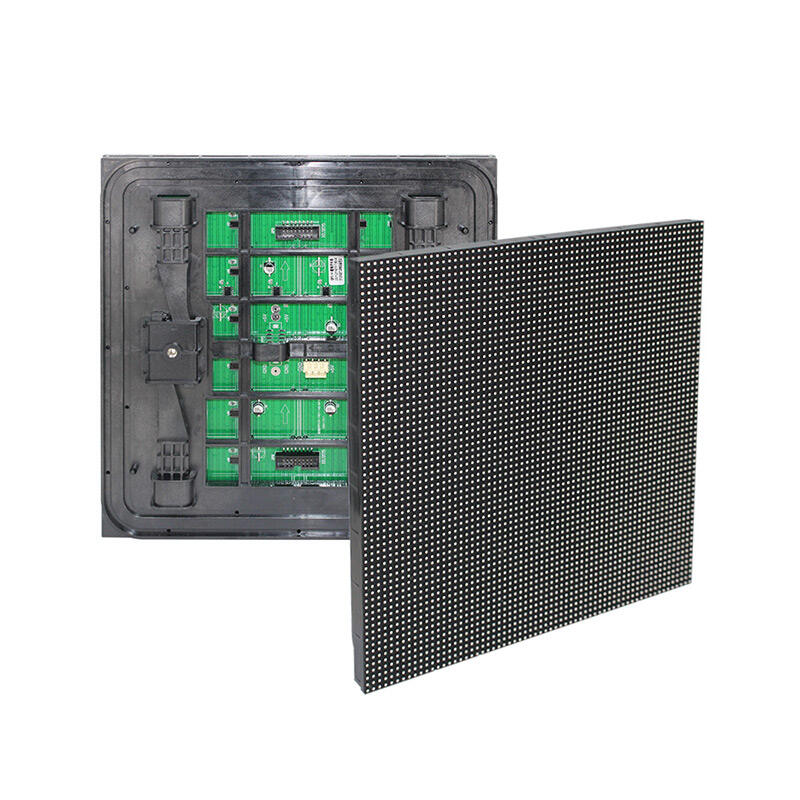

Ein LED-Modul ist eine Anzeigeeinheit, bestehend aus LED-Lampen, Treiber-ICs, Leiterplatten (PCBs) und Signalkonnektoren. Mehrere LED-Module werden innerhalb von Gehäusen zu kompletten LED-Bildschirmen unterschiedlicher Größen und Auflösungen zusammengebaut.
Die modulare Struktur ermöglicht eine effizientere Reparatur, Aufrüstung und Anpassung der Bildschirme. Statt ein gesamtes Display auszutauschen, können Benutzer einzelne LED-Module und reduziert dadurch Wartungskosten und Stillstandszeiten.
Modern LED-Modul konstruktionen unterstützen eine nahtlose Montage und ermöglichen es, Displays von kleinen Indoor-Bildschirmen bis hin zu riesigen Outdoor-Werbewänden beliebig zu skalieren.
| CompoNent | Funktion | Qualitätsauswirkung | Auswahlpriorität |
|---|---|---|---|
| LED-Lampen | Emittiert Licht und bildet Pixel | Bestimmt Helligkeit, Farbgenauigkeit und Lebensdauer | Sehr hoch |
| Treiber-ICs | Regelt Strom und Graustufen | Beeinflusst Bildwiederholfrequenz, Flimmern und Kameraleistung | Sehr hoch |
| PCB-Platten | Verbindet alle elektronischen Komponenten | Beeinflusst Wärmeableitung und Signalstabilität | Hoch |
| Mit einem Stromgehalt von mehr als 50 W | Datenübertragung zwischen Modulen | Stellt eine nahtlose Videowandmontage ohne Lücken sicher | Mittel |
Das Verständnis der Modulstruktur hilft Projektteams dabei, die Fabrikqualität und langfristigen Wartungspläne bereits vor Auftragserteilung einzuschätzen.
LED-Modul-Produkte anzeigenInnen LED-Modul ist für Umgebungen mit kurzen Betrachtungsabständen konzipiert und zeichnet sich durch hohe Auflösung sowie geringere Helligkeitsanforderungen aus. Typische Anwendungen umfassen:
Indoor-Module weisen üblicherweise feine Pixelabstände wie P1,25, P1,53, P1,86 und P2,5 auf, um eine detaillierte Bildqualität zu gewährleisten.
Eine Außen LED-Modul ist für Witterungsbeständigkeit und hohe Helligkeitsleistung ausgelegt. Diese Module werden üblicherweise installiert in:
Outdoor-Modelle verfügen über wasserdichten Schutz, UV-beständige Materialien und verstärkte Konstruktionen für eine langfristige Haltbarkeit.
| Prüfpunkt | Erwartungen an Innenmodule | Erwartungen an Außenmodule | Risiko bei Nichtbeachtung |
|---|---|---|---|
| Helligkeitsstufe | 600 – 1000 Nits | 5500 – 8000+ Nits | Niedrige Außenhelligkeit = Inhalte sind bei Sonnenlicht nicht sichtbar |
| Schutzklasse | IP31 (innen, trockene Umgebung) | IP65+ vorne / IP54+ hinten mindestens | Wassereintritt führt zu Kurzschlüssen und Modulausfällen |
| Pixelabstand | P1,25 bis P2,5 (feiner Pixelabstand) | P4 bis P10 (größere Betrachtungsentfernung) | Falscher Pixelabstand = verschwendetes Budget oder schlechte Bildqualität |
| Materialhaltbarkeit | Standard-Kunststoff- oder Aluminiummaske | UV-beständig, korrosionsgeschützt, verstärkte Konstruktion | Materialalterung führt zu Farbverschiebung und struktureller Schwächung |
Ein Profi LED-Modul bietet stabile Helligkeit und genaue Farbwiedergabe. Hochwertige LED-Chips und Treiber-ICs gewährleisten eine gleichmäßige Bildwiedergabe und verringern Farbunterschiede über die gesamte Anzeigefläche.
Die Helligkeitsgleichmäßigkeit ist besonders wichtig für Werbe- und Rundfunkanwendungen, bei denen die Bildqualität die Erfahrung des Publikums unmittelbar beeinflusst.
Eine effiziente Wärmeableitung verlängert die Lebensdauer eines LED-Modul fortgeschrittene Leiterplattenlayouts und Gehäuse-Lüftungssysteme tragen dazu bei, die Wärmeakkumulation während langer Betriebszeiten zu reduzieren. Stabile Temperaturen verbessern die Leistungszuverlässigkeit und minimieren die Ausfallrate.
Präzisionsfertigung ermöglicht es LED-Module um nahtlos mit minimalen Lücken auszurichten. Dadurch entsteht eine glatte visuelle Darstellung ohne sichtbare Unterbrechungen zwischen den Modulen. Eine nahtlose Montage ist entscheidend für große Videowände und kommerzielle Anzeigesysteme.
Modern LED-Modul diese Technologie verwendet effiziente Treiber-ICs und optimierte Stromversorgungssysteme, um den Energieverbrauch zu senken, während gleichzeitig hohe Helligkeitswerte aufrechterhalten werden. Ein geringerer Stromverbrauch trägt dazu bei, die langfristigen Betriebskosten bei großen Installationen zu reduzieren.
Verwenden Sie diese Prüfliste, um die Angaben des Lieferanten vor Auftragserteilung zu überprüfen.
Hallo, bitte stellen Sie technische Details zu den von Ihnen empfohlenen LED-Modulen zur Verfügung: Bericht zur Helligkeitsgleichmäßigkeit, thermische Testdaten nach kontinuierlichem Betrieb, Messung der Modulspalttoleranz, Leistungsaufnahme bei Standard- und maximaler Helligkeit sowie Modellbezeichnung des Treiber-IC mit unterstützter Bildwiederholrate. Teilen Sie uns bitte zudem den Nachweis für Alterungstests und eine empfohlene Ersatzteilliste für dieses Projekt mit.
Unterschiedliche Anwendungen erfordern unterschiedliche Betrachtungsabstände und Auflösungen. Beliebte LED-Modul pixelabstände umfassen:
Die Auswahl der richtigen Pixel-Pitch gewährleistet das optimale Verhältnis zwischen Bildqualität und Projektbudget.
Benötigen Sie Hilfe bei der Auswahl des richtigen Pixelabstands für Ihr Projekt? Teilen Sie uns Ihren Betrachtungsabstand und die Bildschirmgröße mit, um eine passgenaue Empfehlung zu erhalten.
Entdecken Sie unsere LED-ModulreiheGroße Werbebildschirme werden durch mehrere LED-Module zur Erstellung nahtloser Visuals mit hoher Helligkeit und lebendigen Farben zusammengesetzt.
Einzelhandelsumgebungen nutzen LED-Bildschirme für Produktwerbung, digitale Beschilderung sowie interaktive Markenerlebnisse. Zuverlässige Module gewährleisten einen langfristig stabilen Betrieb.
Stadien und Veranstaltungsorte setzen auf robuste LED-Module für Anzeigetafeln, Live-Übertragungen und Sponsorenwerbung.
Bahnhöfe, Flughäfen und Verkehrssysteme nutzen LED-basierte Anzeigen für Fahrpläne, Ankündigungen und Notfallbenachrichtigungen.
Feinraster-Module bieten eine hochauflösende Bildqualität für die Datenvisualisierung und für Überwachungsumgebungen mit langen Betriebszeiten.
Hallo, bitte empfehlen Sie eine LED-Modulkonfiguration basierend auf den folgenden Projektanforderungen: Anwendungsart, Bildschirmgröße, Betrachtungsabstand, Innen- oder Außenanwendung, Zugang für Front- oder Rückseite-Wartung, Inhaltsart, lokale Netzspannung sowie die Notwendigkeit einer Kameraaufzeichnung. Bitte erläutern Sie die Begründung für die empfohlene Pixel-Pitch, Helligkeit, Bildwiederholrate und Modultyp.
Bei wandmontierten digitalen Anzeigeprojekten ist eine klare Wartungsplanung erforderlich. Bitte bestätigen Sie vor der Auslieferung Ihren Austauschweg für Module, die Verlegung der Stromversorgung sowie die Unterstützung bei der Fernfehlersuche.
LED-Digitalanzeigetafel anzeigenDer Einsatz modularer Strukturen bietet mehrere wichtige Vorteile:
Da einzelne LED-Module kann unabhängig ausgetauscht werden, wodurch die Reparaturarbeit effizienter und kostengünstiger wird.
Eine professionelle Fabrik bietet: stabile Produktionsqualität, bessere Preise, strenge Prüfstandards und kürzere Lieferzeiten. Die direkte Fertigung verbessert zudem die langfristige technische Unterstützung.
Hochleistungs-Displays erfordern zuverlässige LED-Chips, stabile Treiber-ICs, langlebige Leiterplatten (PCB) und zertifizierte Stromversorgungen. Hochwertige Komponenten verlängern die Lebensdauer und reduzieren Wartungsprobleme.
Zuverlässige Lieferanten führen Alterungstests, Helligkeitskalibrierung, Wasserdichtigkeitstests und Signalstabilitätsprüfungen durch. Eine strenge Qualitätskontrolle gewährleistet eine konsistente Leistung über alle LED-Module .
| Prüfpunkt | Starkes Signal (direkt ab Fabrik) | Risikosignal (Drittanbieter-Händler) | Warum es wichtig ist |
|---|---|---|---|
| Produktionsnachweis | Projektbezogene SMT-, Montage- und Alterungsfotos | Nur allgemeine Produktkatalogbilder | Bestätigt echte Fertigung statt Weiterverkauf |
| Transparenz der Komponenten | Gibt Marke des LED-Chips, IC-Modell und PCB-Spezifikationen an | Unklarheit bezüglich der Komponentenherkunft | Bestimmt die tatsächliche Produktlebensdauer |
| Alterungstestprotokoll | 72+ Stunden dauerndes Alterungsvideo oder -foto, das der Charge zugeordnet ist | Nur mündliche Zusicherung „getestet“ | Erkennt stumme Pixel und Frühfehler vor dem Versand |
| Kundendienstweg | Benannter Ingenieur für Remote-Support mit Prozessdokumentation | Nur Formulierung „24/7-Support“, ohne benannten Ansprechpartner | Sparsamkeit bei kritischer Inbetriebnahmezeit im Ausland |
Geben Sie Größe des Bildschirms, Innen-/Außen-Anwendung, Betrachtungsabstand, Wartungszugang und Lieferziel in einer einzigen Nachricht an. Eine strukturierte Anfrage erleichtert den Vergleich der Fertigungskapazitäten des Werks.
Kontaktieren Sie die LED-Display-FabrikDie LED-Modul markt entwickelt sich weiter hin zu:
Mit fortschreitender Display-Technologie werden modulare Systeme in kommerziellen und öffentlichen Anwendungen immer effizienter, flexibler und optisch beeindruckender.
Diese Seiten helfen Ihnen dabei, Ihren Projektplan vor der endgültigen Anfrage zu verfeinern. Nutzen Sie sie, um Anwendungsszenarien, Modulvarianten, Kostenfaktoren und Wartungsplanung zu vergleichen.
Fordern Sie Videos oder Fotos des Alterungstests an, die während der Produktion Ihrer spezifischen Charge aufgenommen wurden – nicht allgemeine Fabrikmuster. Ein zuverlässiger Lieferant sollte Aufzeichnungen eines 48- bis 72-stündigen Burn-in-Tests bereitstellen, aus denen hervorgeht, dass die Module mit voller Helligkeit betrieben werden.
Fordern Sie außerdem Messdaten zur Helligkeitsgleichmäßigkeit und Berichte zur Pixelausfallrate an. Diese Dokumente liefern objektive Nachweise für die Qualität und ersetzen mündliche Zusicherungen.
Front-Service-Module ermöglichen Wartung und Austausch von der Vorderseite des Bildschirms aus unter Verwendung magnetischer Werkzeuge oder Schraubsystemen an der Vorderseite. Dies ist unerlässlich, wenn der Bildschirm an einer Wand montiert ist und kein Zugang von der Rückseite möglich ist.
Rückseitig zu bedienende Module erfordern Zugang hinter dem Anzeigeschrank, um Module zu entfernen und auszutauschen. Dies ist bei freistehenden Konstruktionen und Außenanzeigen mit Wartungsgängen üblich. Bestätigen Sie stets den Wartungszugang am Installationsort, bevor Sie einen Modultyp auswählen.
Allgemeine Regel: Halten Sie für kleine bis mittelgroße Innenanzeigen 3–5 % Ersatzmodule bereit und für Außenanlagen oder große Installationen mit langen Wartungswegen und teuren Ausfallzeiten 5–10 %.
Entscheidend ist die Wartungsentfernung. Falls Ersatzteile mehrere Wochen benötigen, um an Ihren Standort zu geliefert zu werden, spart ein umfangreicherer Ersatzmodulsatz bei der Erstbestellung später erheblichen Aufwand. Fordern Sie stets Ersatzmodule aus derselben Produktionscharge an, um Farbkonsistenz zu gewährleisten.
SMD (Surface-Mounted Device) platziert einzelne LED-Chips direkt auf der Leiterplattenoberfläche. COB (Chip-On-Board) kapselt mehrere LED-Chips direkt auf der Leiterplatte unter einer Schutzschicht ein. COB bietet besseren Schutz, einen höheren Kontrast und breitere Betrachtungswinkel, während SMD kostengünstiger bleibt und in allen Pixelabstands-Bereichen breiter verfügbar ist.
Die Wahl hängt von Ihrer Anwendung ab: COB wird für feinpixelige Innenanzeigen mit einem Pixelabstand unter P1.5 bevorzugt, während SMD bei größeren Pixelabständen und Außenmodulen dominiert, da es sich durch bewährte Zuverlässigkeit und einfachere Zugänglichkeit für Reparaturen auszeichnet.
Die LED-Modul ist der zentrale Baustein jedes professionellen LED-Displaysystems. Von Indoor-Konferenzbildschirmen bis hin zu riesigen Outdoor-Werbewänden sorgen hochwertige Module für stabile Leistung, nahtlose Bilder und langfristige Zuverlässigkeit.
Die richtige Wahl LED-Modul lieferant ist entscheidend, um hervorragende Bildqualität, effiziente Wartung und geringere Betriebskosten zu erreichen. Da sich die moderne modulare Technologie kontinuierlich verbessert, bleiben LED-basierte Displays eine der effektivsten Lösungen für kommerzielle Kommunikation, Werbung und digitale Visualisierung.
