En LED-modul er grunnlaget for hver moderne LED-skjerm. Uansett om den brukes i reklameplakater, butikkskjermer, konferanserom, stadioner eller transportsystemer, påvirker kvaliteten på LED-modul direkte lysstyrke, bilddetaljering, stabilitet og generell skjermytelse.
Ettersom etterspørselen etter digitale skiltsystemer og visuelle systemer i stor format fortsetter å vokse, fokuserer bedrifter i økende grad på påliteligheten og ytelsen til LED-modul selv, og ikke bare på den ferdige skjermen. En høykvalitets LED-modul gir bedre fargekonsistens, jevnere bilder, lavere feilrate og lengre driftslevetid.
Denne veiledningen forklarer strukturen, anvendelsene, fordelene og valgprosessen for profesjonelle LED-modul løsninger som brukes både innendørs og utendørs.

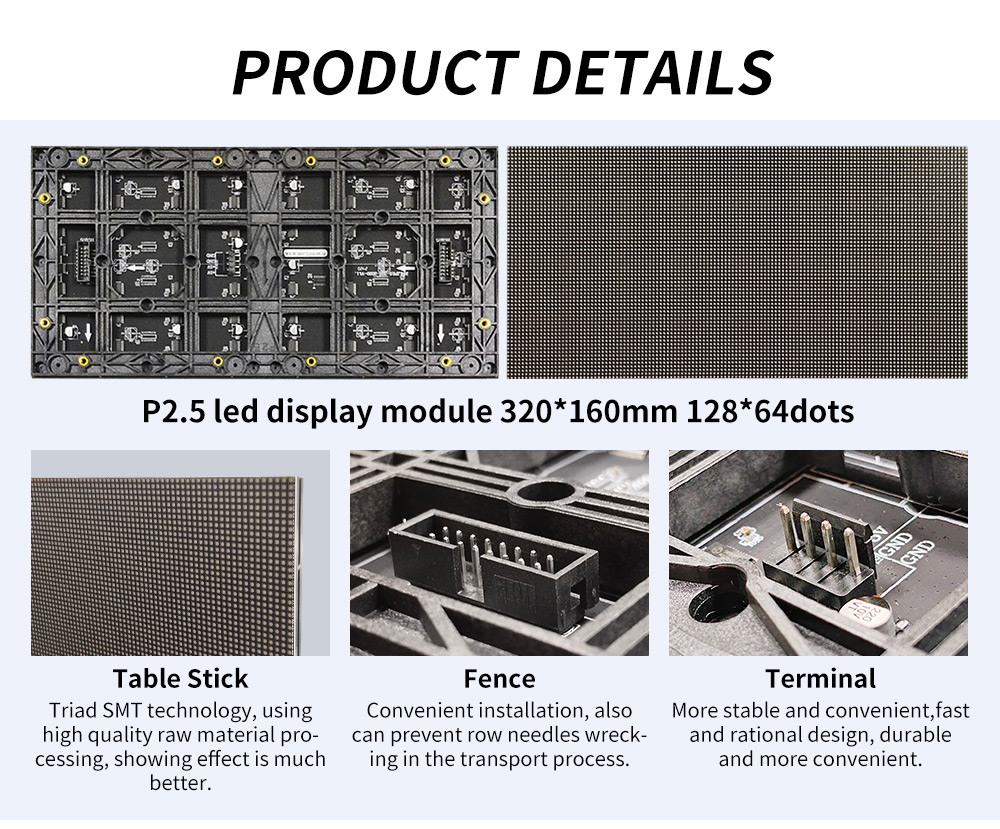

En LED-modul er en displayenhet som består av LED-lamper, driver-IC-er, PCB-plater og signalkoblede kontakter. Flere LED-moduler er montert sammen inne i kabinetter for å lage ferdige LED-skjermer i ulike størrelser og oppløsninger.
Den modulære strukturen gjør at skjermer kan repareres, oppgraderes og tilpasses mer effektivt. I stedet for å bytte ut hele displayet, kan brukere bytte ut enkelte LED-moduler , og reduserer vedlikeholdskostnader og nedetid.
Moderne LED-modul designer støtter sømløs montering, noe som gjør at displayene kan skaleres fra små innendørs skjermer til enorme utendørs reklamevegger.
| Komponent | Funksjon | Kvalitetsvirkning | Utvalgsprioritet |
|---|---|---|---|
| Led-lamper | Emiterer lys og danner piksler | Bestemmer lysstyrke, fargenøyaktighet og levetid | Veldig høy |
| Driver-IC-er | Styrer strøm og gråtoner | Påvirker oppdateringsfrekvens, flimring og kameraytelse | Veldig høy |
| PCB-kort | Kobler sammen alle elektroniske deler | Påvirker varmeavledning og signaltabilitet | Høy |
| Signalkontakter | Overfør data mellom moduler | Sikrer sømløs videoveggmontering uten sprekker | Medium |
Å forstå modulstrukturen hjelper prosjektteam med å vurdere fabrikkkvalitet og langsiktige vedlikeholdsplaner før bestilling.
Se LED-modulprodukterInnenfor LED-modul er designet for miljøer med nært avstand til skjermen og har høy oppløsning samt lavere krav til lysstyrke. Vanlige anvendelser inkluderer:
Innendørs moduler har vanligvis fin pikselavstand, for eksempel P1,25, P1,53, P1,86 og P2,5, for detaljert bildekvalitet.
En utendørs LED-modul er utviklet for værresistens og høy lysstyrke. Disse modulene er vanligvis installert i:
Utendørs modeller har vannbestandig beskyttelse, UV-bestandige materialer og forsterkede konstruksjoner for lang levetid.
| Sjekkpunkt | Forventninger til innendørsmoduler | Forventninger til utendørsmoduler | Risiko ved å ignorere |
|---|---|---|---|
| Lysstyrke | 600–1000 nits | 5500–8000+ nits | Lav utendørslysstyrke = usynlig innhold i sollys |
| Beskyttelsesvurdering | IP31 (innendørs tørr miljø) | IP65+ foran / IP54+ bak, minimum | Vanninntrengning fører til kortslutninger og modulfeil |
| Pikseldistanse | P1,25 til P2,5 (fin pitch) | P4 til P10 (lengre seavstand) | Feil pitch = spildt budsjett eller dårlig visuell kvalitet |
| Materiale Varighetsgrad | Standard plast- eller aluminiumsmaske | UV-bestandig, korrosjonsbestandig, forsterket konstruksjon | Materialnedbrytning fører til fargeendring og strukturell svakhet |
En profesjonell LED-modul leverer stabil lysstyrke og nøyaktig fargegjenproduksjon. LED-chips og driver-IC-er av høy kvalitet sikrer glatt bildeytelse og reduserer fargeinkonsekvens over hele skjermeoverflaten.
Konsistens i lysstyrke er spesielt viktig for reklame- og kringkastingsapplikasjoner, der bildekvaliteten direkte påvirker publikums opplevelse.
Effektiv termisk styring utvider levetiden til en LED-modul avanserte PCB-plasseringer og kabinettventilasjonssystemer bidrar til å redusere varmeopphoping under lange driftstider. Stabile temperaturer forbedrer ytelsespålitelighet og minimerer feilrater.
Presisjonsferdigung tillater LED-moduler å justere seg nahtløst med minimale spalter. Dette gir en jevn visuell utdata uten synlige avbrytelser mellom modulene. Nahtløs montering er avgjørende for store videovegger og kommersielle displaysystemer.
Moderne LED-modul teknologien bruker effektive driver-IC-er og optimaliserte strømstyringssystemer for å redusere energiforbruket samtidig som høy lysstyrke opprettholdes. Lavere strømforbruk hjelper til å redusere langvarige driftskostnader for store installasjoner.
Bruk denne sjekklisten for å verifisere leverandørens påstander før du plasserer en ordre.
Hei, vennligst gi tekniske detaljer for de LED-modulene du anbefaler: rapport over lysstyrkejevnhet, termiske testdata etter kontinuerlig drift, måling av toleranse for modulgaps, strømforbruk ved standard og maksimal lysstyrke, samt modellnummer for driver-IC-en med angitt støttet oppdateringsfrekvens. Vennligst del også dokumentasjon for aldrendestester og en anbefalt liste over reservedeler for dette prosjektet.
Ulike anvendelser krever ulike betraktningsavstander og oppløsninger. Populære LED-modul pikselavstander inkluderer:
Å velge riktig pikselavstand sikrer den beste balansen mellom bildekvalitet og prosjektbudsjett.
Trenger du hjelp til å velge riktig pikselavstand for ditt prosjekt? Del gjerne din seavstand og skjermstørrelse for en tilpasset anbefaling.

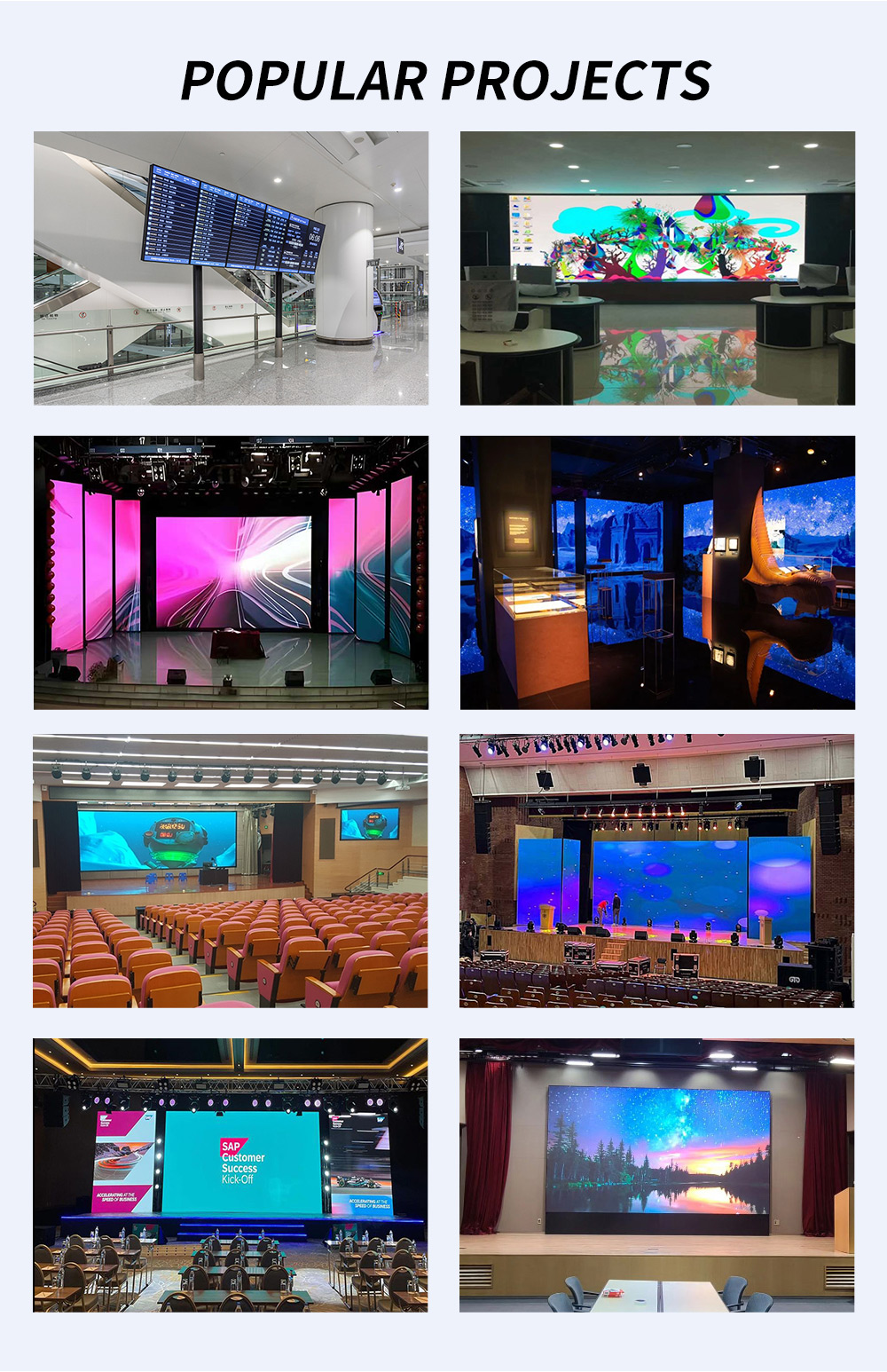

Utforsk rekkevidden av LED-modulerStore reklameskjermer bygges ved hjelp av flere LED-moduler for å skape sømløse visuelle opplevelser med høy lysstyrke og levende farger.
Butikkmiljøer bruker LED-skjermer til produktproselytning, digital skiltløsning og interaktive merkevareopplevelser. Pålitelige moduler sikrer langvarig stabil drift.
Stadioner og arrangementsteder er avhengige av slitesterke LED-moduler for poengtavler, direktesendinger og sponsorannonser.
Togstasjoner, flyplasser og trafikksystemer bruker LED-baserte skjermer for tidstabeller, kunngjøringer og nødmeldinger.
Moduler med fin pitch gir høyoppløselig bildekvalitet for datavisualisering og overvåkningsmiljøer med lang varighet.
Hei, vennligst anbefal en LED-modulkonfigurasjon basert på følgende prosjektdetaljer: anvendelsestype, skjermstørrelse, seavstand, innendørs eller utendørs miljø, vedlikeholdstilgang fra forside eller bakside, innholdstype, lokal spenning og om kameraregistrering er nødvendig. Forklar venligst begrunnelsen for den anbefalte pikselavstanden, lysstyrken, oppdateringsraten og modultypen.
Veggmonterte digitale skjermprosjekter krever tydelig vedlikeholdsplanlegging. Bekreft din rute for modulbytte, strømfordelingsrute og støtte for fjernfeilsøking før sending.
Se LED-digital skjermBruken av modulære strukturer gir flere viktige fordeler:
Fordi enkelte LED-moduler kan erstattes uavhengig av hverandre, noe som gjør reparasjonsarbeidet mer effektivt og økonomisk.

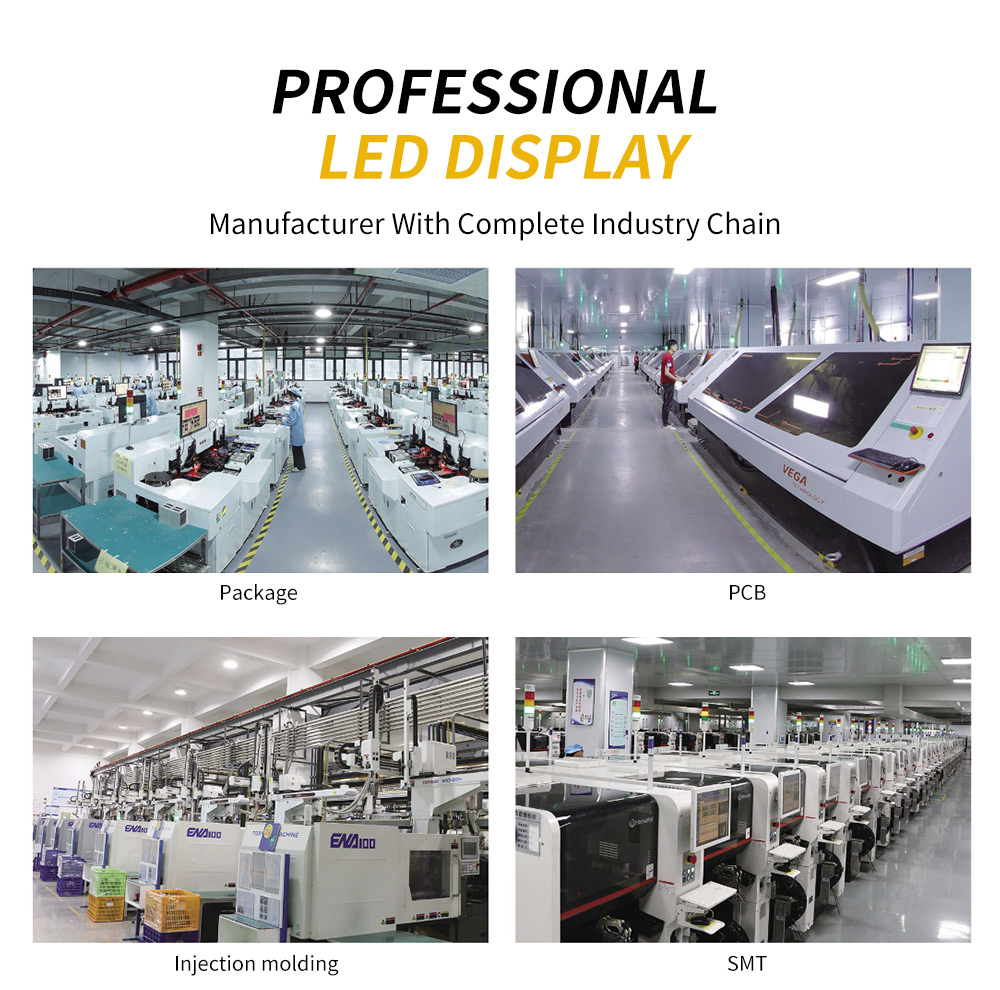

En profesjonell fabrikk tilbyr: stabil produksjonskvalitet, bedre priser, strenge teststandarder og kortere gjennomføringstider. Direkte produksjon forbedrer også langsiktig teknisk støtte.
Høytytende skjermer krever pålitelige LED-chipper, stabile driver-IC-er, holdbare PCB-plater og sertifiserte strømforsyninger. Premiumkomponenter forlenger levetiden og reduserer vedlikeholdsproblemer.
Pålitelige leverandører utfører aldrende tester, lysstyrkekalibrering, vannbestandighetstester og inspeksjon av signalmessig stabilitet. Streng kvalitetskontroll sikrer konsekvent ytelse over hele LED-moduler .
| Sjekkpunkt | Sterkt signal (direkte fra fabrikk) | Risikosignal (tredjepartsforhandler) | Kvifor er det viktig |
|---|---|---|---|
| Produksjonsbevis | Prosjektrelaterte SMT-, monterings- og aldrende bilder | Kun generiske produktkatalogbilder | Bekrefter faktisk produksjon i stedet for omsetning |
| Komponenttransparens | Angir merke på LED-chip, IC-modell og PCB-spesifikasjoner | Uklart angitt kilde for komponenter | Avgjør den faktiske levetiden til produktet |
| Dokumentasjon av aldrende-test | video eller bilder fra 72 timer eller lengre med aldrende-test knyttet til partiet | Kun muntlig løfte om «testet» | Oppdager døde piksler og tidlige sviktforsøk før sending |
| Etter salgsprosess | Navngitt ingeniør for fjernstøtte med prosessdokumentasjon | Kun formuleringen «støtte 24/7», ingen navngitt kontaktperson | Sparer kritisk oppstarts tid i utlandet |
Inkluder skjermstørrelse, innendørs/utendørs anvendelse, seavstand, vedlikeholdsadgang og leveringsmål i én melding. En strukturert forespørsel gjør det enklere å sammenligne fabrikkens kapasitet.
Kontakt LED-skjermfabrikkDen LED-modul markedet fortsetter å utvikle seg mot:
Ettersom displayteknologien utvikler seg, blir modulære systemer mer effektive, fleksible og visuelt imponerende i kommersielle og offentlige anvendelser.
Disse sidene kan hjelpe deg med å forfine prosjektplanen din før den endelige forespørselen. Bruk dem til å sammenligne anvendelsesscenarier, modulalternativer, kostnadsfaktorer og vedlikeholdsplanlegging.
Be om videoer eller bilder fra aldrendestester som er tatt under produksjonen av din spesifikke parti, ikke et generelt fabrikksprøve. En pålitelig leverandør bør levere registreringer fra en innbrenningsperiode på 48–72 timer som viser at modulene kjører med full lysstyrke.
Spør også etter måledata for lysstyrkejevnhet og rapporter om pikselfeilrate. Disse dokumentene gir objektiv bevis på kvalitet i stedet for å stole på muntlige forsikringer.
Frontservice-moduler tillater vedlikehold og utskifting fra fronten av skjermen ved hjelp av magnetiske verktøy eller skru-frem-systemer. Dette er avgjørende når skjermen er montert på veggen uten tilgang fra baksiden.
Bakre servicemoduler krever tilgang bak visningskabinettet for å fjerne og bytte ut moduler. Dette er vanlig i fristående konstruksjoner og utendørs skjermer med servicekorridorer. Bekreft alltid vedlikeholdstilgangen på installasjonsstedet ditt før du velger modultype.
En generell regel: Ha 3–5 % reservedioder (LED-moduler) i reserve for små til mellomstore innendørs skjermer, og 5–10 % for utendørs- eller store installasjoner der servicestrekningen er lang og driftsavbrott er kostbare.
Den viktigste vurderingsfaktoren er servicestrekning. Hvis reservedeler tar uker å levere til ditt sted, sparer en omfattende reservemodulsett ved den opprinnelige bestillingen betydelig mye problemer senere. Be alltid om reservedioder (LED-moduler) fra samme produksjonsbatch for å sikre fargekonsistens.
SMD (Surface-Mounted Device) monterer enkelt-LED-chipene direkte på PCB-overflaten. COB (Chip-On-Board) omslutter flere LED-chip direkte på kretskortet under et beskyttende lag. COB gir bedre beskyttelse, høyere kontrast og bredere sevvinkler, mens SMD fortsatt er mer kostnadseffektiv og bredt tilgjengelig over hele spekteret av pikselavstander.
Valget avhenger av ditt bruksområde: COB foretrekkes for innendørs skjermer med fin pikselavstand under P1.5, mens SMD dominerer ved større pikselavstander og utendørs moduler på grunn av dokumentert pålitelighet og enklere tilgang til repareringsarbeid.
Den LED-modul er den sentrale byggestenen i ethvert profesjonelt LED-displayssystem. Fra innendørs konferanseskjermer til enorme utendørs reklamevegger sikrer høykvalitetsmoduler stabil ytelse, sømløse bilder og langvarig pålitelighet.
Velge det riktige LED-modul leverandør er avgjørende for å oppnå fremragende bildekvalitet, effektivt vedlikehold og lavere driftskostnader. Med at moderne modulær teknologi fortsetter å forbedres, forblir LED-baserte displayløsninger en av de mest effektive løsningene for kommersiell kommunikasjon, reklame og digital visualisering.
