Pri výstavbe veľkofomatových LED displejov má veľkosť zvoleného modulu priamy vplyv na rýchlosť inštalácie, štrukturálnu stabilitu a celkové náklady. Medzi štandardnými veľkosťami dostupnými na trhu sa lED modul 320x320 mm vyznačuje ako najvhodnejšia voľba pre vonkajšiu reklamu, štadiónové displeje a pevné inštalácie v priestoroch s veľkou kapacitou.
Tento návod vysvetľuje, prečo sa formát 320x320 mm stal štandardnou voľbou pre veľkoformátové projekty, aké sú k dispozícii pixelové rozostupy, ako sa tento formát porovnáva s inými veľkosťami a na čo si treba dávať pozor pri zakúpení.

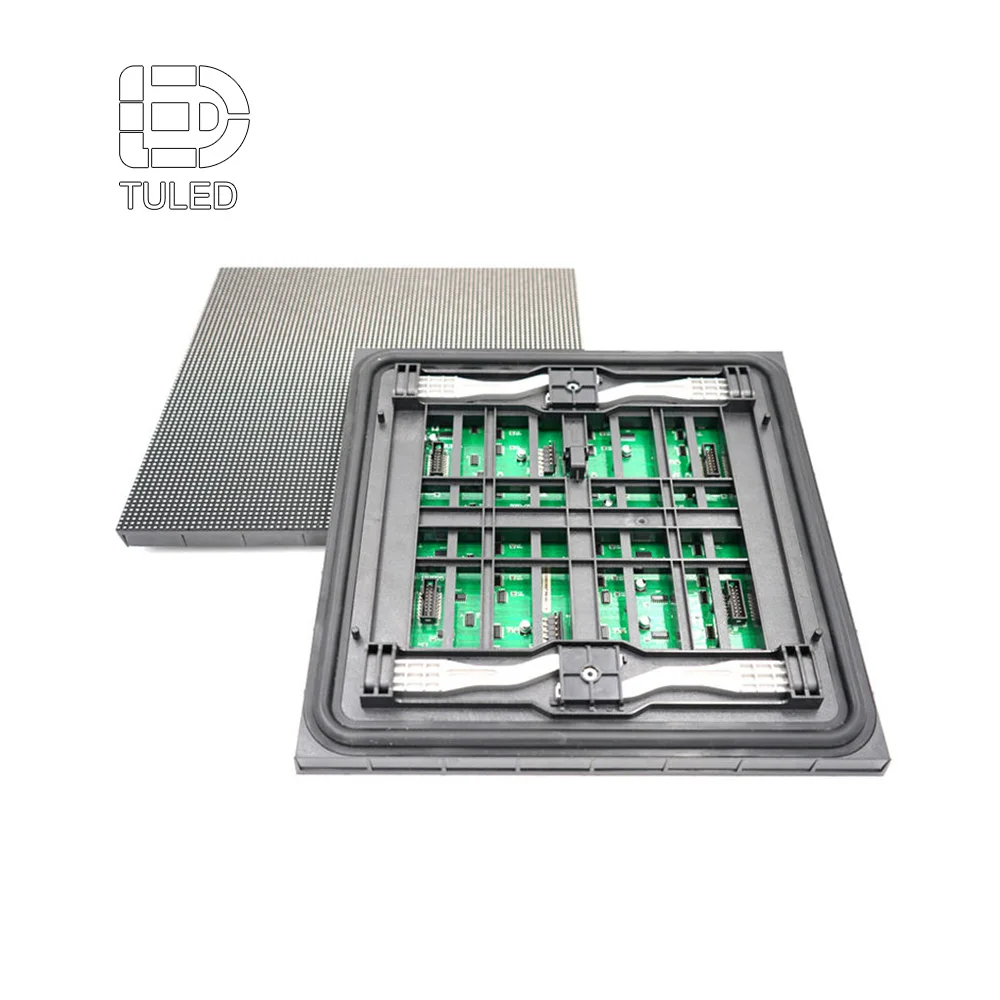

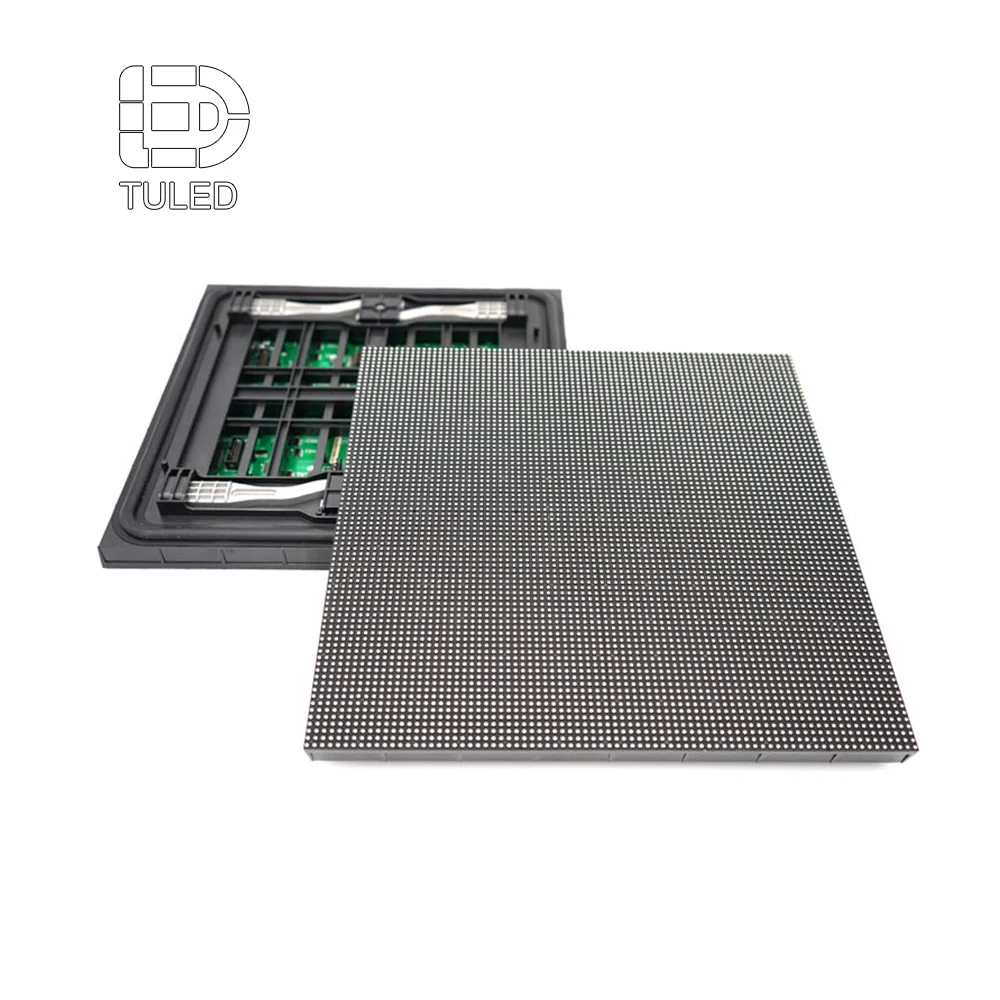

LED modul veľkosti 320 × 320 mm je štvorcový displejový panel s rozmermi 320 milimetrov na každej strane. Každý modul obsahuje maticu LED pixelov spájkovaných na viacvrstvovú tlačenú spojovaciu dosku (PCB), ktoré riadia riadiace integrované obvody (IC), chráni ich plastová maska s lamelami a umiestňuje sa do pevného rámu – zvyčajne hliníkového alebo posilneného plastového pre vonkajšie verzie.
Štvorcový pomer strán 1:1 ho zásadne odlišuje od bežnejšieho obdĺžnikového modulu s rozmermi 320 × 160 mm. Tento tvar umožňuje rovnomerné mriežkové rozloženie a zjednodušuje návrh kabinetov, najmä pri veľkoplošných displejoch, kde je dôležitá presnosť zarovnania.
| Fyzikálny parameter | Špecifikácia |
|---|---|
| Rozmery modulu | 320 mm × 320 mm |
| Pomer strán | 1:1 (štvorcový) |
| Bežná hrúbka | 15–25 mm (pre vnútorné použitie) / 18–30 mm (pre vonkajšie použitie) |
| Hmotnosť | 0,5–1,2 kg (podľa vzdialenosti pixelov a rámu) |
| Materiál | Plast (pre vnútorné použitie) / Litý hliník (pre vonkajšie použitie) |
| Spôsob upevnenia | Montáž skrutkami – servis z prednej alebo zadnej strany |
| Plocha modulu | 0,1024 m² na modul |
Priemysel LED displejov ponúka niekoľko štandardných veľkostí modulov – 160 × 160 mm, 192 × 192 mm, 250 × 250 mm, 320 × 160 mm a 320 × 320 mm. Každý z nich má svoje určenie, avšak formát 320 × 320 mm ponúka výrazné výhody pre rozsiahle projekty.
Hlavná myšlienka: Ak je váš projekt menší ako 20 štvorcových metrov a používa jemný rozostup LED diód (P1,5–P3), môže byť vhodnejší formát 320 × 160 mm. Pre veľké vonkajšie displeje s plochou nad 30 štvorcových metrov poskytuje formát 320 × 320 mm vyššiu efektivitu inštalácie a lepšiu cenovú návratnosť.
| Vlastnosti | 320 × 320 mm | 320x160 mm |
|---|---|---|
| Tvar | Štvorcový (1:1) | Obdĺžnikový (2:1) |
| Plocha na modul | 0,1024 m² | 0,0512 m² |
| Počet modulov na 100 m² | ~976 | ~1,953 |
| Hmotnosť modulu | 0,5–1,2 kg | 0,3–0,5 kg |
| Typické rozostupy pixelov | P4, P5, P6,67, P8, P10 | P1,53 až P10 |
| Hlavné aplikácie | Stacionárne vonkajšie aplikácie, štadióny, fasády budov | Interiérová reklama, prenájomné scény, maloobchod |
| Rozmery kabinetu (3 × 3) | 960x960 mm | 640 × 640 mm |
| Montáž do kabinetu (2x2) | 640 × 640 mm | 640x320 mm (nie štvorcové) |
| SERVIS ZE ZADU | Bežné (skrutkami pripevnené) | Magnetické snap-on pripojenie |
| IP hodnotenie | Zvyčajne IP65 | Rôzne (IP20–IP65) |
| Cena za modul | Vyššia (väčšia doska) | Nižšia (menšia doska) |
| Rýchlosť inštalácie | Rýchlejšie (menej pripojení) | Pomalšie (viac pripojení) |
| Rozstup pixelov | Rozlíšenie (Š x V) | Celkové pixely | Typické použitie | Jas |
|---|---|---|---|---|
| P2.5 | 128 × 128 | 16,384 | Vysokorozlíšťové vnútorné použitie, obchodné priestory, lobby | >= 1 000 cd/m² |
| P3,076 | 104 × 104 | 10,816 | Polvonkajšie priestory, nákupné centrá | >= 1 200 cd/m² |
| P4 | 80 x 80 | 6,400 | Vnútorné veľkoformátové aplikácie, scény | >= 1 500 cd/m² |
| P5 | 64 × 64 | 4,096 | Outdoorová reklama, informačné tabule | >= 5 000 cd/m² |
| P5,33 | 60 x 60 | 3,600 | Outdoorové billboardy, fasády | >= 5 500 cd/m² |
| P6.67 | 48 x 48 | 2,304 | Outdoorové billboardy, štadióny | >= 6 000 cd/m² |
| P8 | 40 x 40 | 1,600 | Veľké vonkajšie billboardy | ≥ 6 500 cd/m² |
| P10 | 32 x 32 | 1,024 | Dopravné značky na diaľniciach, obvod priestorov | >= 7 000 cd/m² |
Poznámka: Formát 320 × 320 mm sa používa od vnútorných displejov s jemným rozostupom (P2,5) až po vonkajšie displeje s extrémne veľkým rozostupom (P10), pričom jeho optimálnym využitím je rozostup P5 až P10 pre vonkajšie stále inštalácie.
Modul s rozmermi 320 × 320 mm sa najčastejšie kombinuje so štandardnou kabínou s rozmermi 960 × 960 mm. Jedna kabína obsahuje presne deväť modulov usporiadaných v mriežke 3 × 3, čím vznikne displejová jednotka s plochou takmer jeden meter štvorcový.
kabína 960 × 960 mm (3 × 3 moduly)
kabinet s rozmermi 640 × 640 mm (moduly 2 × 2)
Pre vonkajší billboard s rozmermi 6 m (šírka) × 4 m (výška) s použitím skriniek s rozmermi 960 × 960 mm:
Počet potrebných skriniek v šírke: 6,25 → 6 skriniek (6 × 0,96 = 5,76 m)
počet potrebných skriniek výšky: 4,17 → 4 skrinky (4 × 0,96 = 3,84 m)
Celkový počet skriniek: 6 × 4 = 24 skriniek
Moduly na jednu skrinku: 9 (3 × 3)
Celkový počet modulov: 24 × 9 = 216 modulov
Konečná veľkosť obrazovky: 5,76 m × 3,84 m
VAROVANIE: Moduly pre vnútorné použitie s rozmermi 320 × 320 mm nie sú vodotesné a nemajú dostatočný jas na vonkajšie použitie. Použitie modulov určených pre vnútorné priestory vonku spôsobí poškodenie vodou, degradáciu LED a straty viditeľnosti do niekoľkých týždňov alebo mesiacov.
Jednou z charakteristických vlastností kvalitných vonkajších modulov s rozmermi 320 × 320 mm je možnosť servisovania z oboch strán – teda možnosť vybrať modul buď zo strany prednej, alebo zadnej.
Odporúčané pre stenové displeje
Štandardné pre samostatne stojace konštrukcie
DÔLEŽITÉ: Vždy potvrďte typ služby pred nákupom. Ak bude vaša displejová jednotka namontovaná tesne pri stene, je nevyhnutný prístup zpredi.
Modul s rozmermi 320 × 320 mm je kompatibilný so všetkými hlavnými LED riadiacimi systémami. Rozhranie prijímacieho modulu je zvyčajne HUB75 (pre vnútorné použitie) alebo špeciálne vonkajšie pripojenie.
| Riadiaci Systém | Prijímacia karta | Softvér |
|---|---|---|
| Novastar | Séria MRV, A5s/A8s | NovaLCT, VNNOX, ViPlex |
| Colorlight | Série S, série i | LEDVision, Colorlight Cloud |
| Linsn | Séria RV | LEDStudio, LEDSet |
| Huidu | HD série | HD prehrávač, LEDArt |
Väčšina vonkajších modulov s rozmermi 320 × 320 mm je dodávaná so vopred nakonfigurovanými súbormi RCFG (konfigurácia prijímacieho modulu) od výrobcu, čo zjednodušuje inštaláciu. Vždy si tieto súbory vyžiadajte spolu s objednávkou.
Modul s rozmermi 320 × 320 mm spotrebuje viac energie na jednotku ako menšie moduly v dôsledku väčšej plochy a vyššieho počtu LED diód. Správne plánovanie napájania je nevyhnutné.
| Rozstup pixelov | Maximálny výkon na modul | Typická spotreba energie na modul |
|---|---|---|
| P5 | 30–40 W | 12–18 W |
| P6.67 | 30–40 W | 12–18 W |
| P8 | 25–35 W | 10–15 W |
| P10 | 25–35 W | 10–15 W |
Pre kabinet s rozmermi 960 × 960 mm s deviatimi modulmi P8:
Vždy používajte 80 % menovitého výkonu zdroja napájania ako praktický maximálny zaťažovací limit. Pri vonkajších inštaláciách zohľadnite dodatočný výkon pre chladiace ventilátory, ak je konštrukcia skrine vybavená aktívnym vetraním.
Získajte odborné odporúčania pre váš vonkajší billboard, perimetrálny stadiónny displej alebo fasádny displej budovy.
Zobraziť riešenia veľkých displejovPremium: Nationstar, Kinglight, Nichia, CREE
Štandard: Silan, Desay, Hongsheng
Rozpočet: bežné (kratšia životnosť, nejednotná farba)
Premium: Makroblok MBI5124 / MBI5252, Chipone ICN2053. Tieto zabezpečujú vysoké frekvencie obnovovania (≥ 1 920 Hz pre vonkajšie použitie, ≥ 3 840 Hz pre použitie s kamerou) a hladký výkon v odtieňoch šedej. Vyhnite sa modulom s bežnými alebo neoznačenými ovládacími integrovanými obvodmi (driver IC).
Pri kontaktovaní dodávateľov používajte túto štruktúru, aby ste získali úplné a porovnateľné odpovede:
Vonkajší modul s rozmermi 320 × 320 mm zvyčajne váži 0,8–1,2 kg, zatiaľ čo vonkajší modul s rozmermi 320 × 160 mm váži 0,4–0,6 kg. Konštrukcia kabinetu musí byť navrhnutá tak, aby vydržala túto dodatočnú hmotnosť, najmä pri veľkých displejoch.
Nie je odporúčané. Rôzne fyzické rozmery a pomer strán vylučujú možnosť udržať jednotnú mriežku. Vznikli by vážne problémy s zarovnaním a viditeľné švy. V rámci jedného projektu vždy používajte moduly rovnakého rozmeru.
Pri moduloch P10 (32 × 32 pixelov každý) je potrebných 120 modulov v šírke a 67,5 modulu v výške – teda približne 8 100 modulov pokrývajúcich plochu 38,4 m × 21,6 m. Toto je praktické len pri inštaláciách na štadiónovej úrovni.
Všeobecne nie. Väčšia veľkosť a vyššia hmotnosť ich robia menej vhodnými na časté montáž a demontáž. Pre prenájomné aplikácie sa zvyčajne uprednostňujú ľahšie všetko-v-jednom kabinetové systémy s rozmermi 500 × 500 mm alebo 500 × 1000 mm so zabudovanými napájacími a prijímacími kartami, prípadne menšie moduly s rozmermi 320 × 160 mm v ľahkých rámových konštrukciách.
Štandardná doba výroby je 15–25 dní pre množstvá pod 500 modulov. Pre väčšie objednávky a moduly s neštandardným pixelovým rozostupom môže byť potrebných 25–45 dní. Vždy zohľadnite navyše 7–15 dní na medzinárodné dopravu.
Na odstraňovanie prachu použite mäkký antistatický kefku alebo stlačený vzduch s nízkym tlakom. Pri trvalom nečistote použite jemne navlhčený mikrovláknový handričku s mierneho čistiaceho prostriedku – nikdy nepokvapkajte vodu priamo na povrch modulu. Čistenie vykonávajte každé 3–6 mesiacov v závislosti od miery vystavenia vonkajším vplyvom.
LED modul s rozmermi 320 × 320 mm je pracovný kôň veľkých vonkajších a stálych LED displejov. Jeho štvorcový formát, väčšia pokrytostná plocha a kompatibilita so štandardom kabinetov 960 × 960 mm robia tento modul najefektívnejšou voľbou pre vonkajšie reklamné billboardy, fasády budov, okraje štadiónov a dopravné značky na diaľniciach.
Zatiaľ čo formát 320 × 160 mm dominuje na trhu vnútorných a prenajímaných displejov, modul 320 × 320 mm ponúka jasné výhody tam, kde sa počíta pri projektov prvej veľkosti: menej pripojení, rýchlejšia inštalácia, lepšia štrukturálna pevnosť a čistejší vizuálny výsledok s menej viditeľnými švami.
Pri nákupu vašich modulov uprednostňujte overené značky LED (Nationstar, Kinglight), kvalitné ovládače IC (Macroblock) a správne certifikáty (CE, FCC, IP65) ,LVD ,EMC ,CCC ,RoHS). Nezabudnite zakúpiť výrobky z jednej výrobnej dávky, aby ste zabezpečili zhodu farieb, a vždy naplánujte rozvod elektrickej energie a usporiadanie kabinetov ešte pred objednaním. S vhodnými modulmi 320x320 mm a správnym plánovaním sa váš projekt vonkajšej LED zobrazovacej plochy bude roky spoľahlivo a účinne vykonávať vizuálne úlohy s vysokým dopadom.
