大規模LEDディスプレイの構築において、選択するモジュールサイズは、設置速度、構造的安定性、および総コストに直接影響を与えます。市場で標準的に提供されているサイズの中でも、 320×320mm LEDモジュール は屋外広告、スタジアム用スクリーン、および大規模施設向け固定設置用途において、最も優れた選択肢として際立っています。
本ガイドでは、なぜ320×320mmフォーマットが大規模フォーマットプロジェクト向けの事実上の標準規格となったのか、利用可能なピクセルピッチの種類、他のサイズとの比較、および調達時に確認すべきポイントについて解説します。
320×320mm LEDモジュールは、各辺が320ミリメートルの正方形の表示パネルです。各モジュールには、多層プリント基板（PCB）に実装されたLEDピクセルのマトリックスが含まれており、ドライバICによって駆動され、プラスチック製ローバーマスクで保護され、耐久性のあるフレーム（屋外用では通常アルミニウムまたは強化プラスチック製）に収められています。
正方形の1:1アスペクト比は、より一般的な320×160mm長方形モジュールと根本的に異なります。この形状により、均一なグリッド配置が可能となり、特に配列精度が重要な大面積ディスプレイにおけるキャビネット設計が簡素化されます。
| 物理パラメータ | 仕様 |
|---|---|
| モジュール寸法 | 320 mm × 320 mm |
| アスペクト比 | 1:1（正方形） |
| 典型的な厚さ | 15–25 mm（屋内用）／18–30 mm（屋外用） |
| 重量 | 0.5–1.2 kg（ピクセルピッチおよびフレームにより異なります） |
| 材質 | プラスチック（屋内用）／ダイカストアルミニウム（屋外用） |
| 取付方法 | ねじ固定式（前面メンテナンスまたは背面メンテナンス対応） |
| モジュール面積 | モジュールあたり0.1024 m² |
LEDディスプレイ業界では、160×160mm、192×192mm、250×250mm、320×160mm、320×320mmなど、いくつかの標準モジュールサイズが提供されています。それぞれに特定の用途がありますが、320×320mmフォーマットは大規模プロジェクトにおいて明確な利点を備えています。
重要なポイント: プロジェクトの面積が20平方メートル未満で、ファインピッチ（P1.5～P3）を採用する場合、320×160mmサイズのモジュールの方が適しています。一方、30平方メートルを超える大型屋外ディスプレイでは、320×320mmサイズのモジュールが、より優れた設置効率とコストパフォーマンスを実現します。
| 特長 | 320X320mm | 320×160mm |
|---|---|---|
| 形状 | 正方形（1:1） | 長方形（2:1） |
| モジュールあたりの面積 | 0.1024 m² | 0.0512 m² |
| 100 m²あたりのモジュール数 | ~976 | ~1,953 |
| モジュール重量 | 0.5-1.2 KG | 0.3～0.5 kg |
| 代表的なピクセルピッチ | P4、P5、P6.67、P8、P10 | P1.53～P10 |
| 主な用途 | 屋外固定用（スタジアム、建物のファサードなど） | 屋内広告、レンタルステージ、小売店 |
| キャビネット対応（3×3） | 960×960mm | 640×640mm |
| キャビネット対応（2×2） | 640×640mm | 640×320mm（正方形ではない） |
| 前面メンテナンス対応 | 一般的（ねじ固定） | マグネット式クリップオン |
| IP等級 | 通常IP65 | 変動あり（IP20～IP65） |
| モジュール単価 | 高価（基板が大きい） | 低価（基板が小さい） |
| 設置速度 | 高速（接続数が少ない） | 低速（接続数が多い） |
| ピクセルピッチ | 解像度 (W x H) | 総ピクセル | 典型的な用途 | 明るさ |
|---|---|---|---|---|
| P2.5 | 128 × 128 | 16,384 | 高解像度の屋内用、小売店、ロビー向け | ≥ 1,000 cd/m² |
| 税金制度について | 104 × 104 | 10,816 | 半屋外環境、ショッピングモール | ≥ 1,200 cd/m² |
| P4 | 80 x 80 | 6,400 | 屋内用大判、ステージ向け | ≥ 1,500 cd/m² |
| P5 | 64 × 64 | 4,096 | 屋外広告、サイン掲示 | ≥ 5,000 cd/m² |
| P5.33 | 60 x 60 | 3,600 | 屋外ビルボード、ファサード | ≥ 5,500 cd/m² |
| P6.67 について | 48 × 48 | 2,304 | 屋外ビルボード、スタジアム | ≥ 6,000 cd/m² |
| P8 | 40 X 40 | 1,600 | 大型屋外広告看板 | ≥ 6,500 cd／m² |
| P10 | 32 x 32 | 1,024 | 高速道路標識、施設周辺エリア | ≥ 7,000 cd/m² |
注意: 320×320mmフォーマットは、屋内向けの高精細ピッチ（P2.5）から屋外向けの超大ピッチ（P10）まで対応していますが、屋外固定設置用途ではP5～P10が最も適した範囲です。
320×320mmモジュールは、最も一般的に960×960mmキャビネット規格と組み合わせて使用されます。単一のキャビネットには、3×3のグリッド配置で正確に9個のモジュールが収容され、ほぼ1平方メートルのディスプレイユニットを構成します。
960×960mmキャビネット（3×3モジュール）
640×640mmキャビネット（2×2モジュール）
960×960mm キャビネットを用いた、幅6m × 高さ4mの屋外用ビルボードの場合：
必要なキャビネット数：横方向6.25個 → 6個（6 × 0.96 = 5.76m）
縦方向4.17個 → 4個（4 × 0.96 = 3.84m）
合計キャビネット数：6 × 4 = 24個
1キャビネットあたりのモジュール数：9個（3×3）
合計モジュール数：24 × 9 = 216個
最終的な画面サイズ：5.76m × 3.84m
警告：屋内用320×320mmモジュールは防水機能および屋外使用に十分な輝度を備えていません。屋内用モジュールを屋外に設置した場合、数週間から数か月のうちに水害、LEDの劣化、および視認性の喪失が発生します。
高品質な屋外用320×320mmモジュールの特徴の一つは、前面および背面の両方からモジュールを取り外すことが可能な「デュアルサービスアクセス」機能です。
壁面設置型ディスプレイに推奨
自立式構造物における標準仕様
重要：購入前に必ずサービス方式をご確認ください。表示装置を壁面に密着設置する場合、前面サービスは必須です。
320×320mmモジュールは、主要なすべてのLED制御システムと互換性があります。受信カードインターフェースは通常、HUB75（屋内用）または独自開発の屋外用コネクタです。
| 制御システム | 受信カード | ソフトウェア |
|---|---|---|
| ノバスター | MRVシリーズ、A5s／A8s | NovaLCT、VNNOX、ViPlex |
| 色光 | Sシリーズ、iシリーズ | LEDVision、Colorlight Cloud |
| リンズン | RVシリーズ | LEDStudio、LEDSet |
| ほっといて | HDシリーズ | HD Player、LEDArt |
ほとんどの320×320mm屋外用モジュールには、メーカーが事前に設定したRCFG（受信カード設定）ファイルが付属しており、これによりセットアップが簡素化されます。ご注文の際には、必ずこれらのファイルを併せてご請求ください。
320×320mmモジュールは、その大きな面積と高いLED数により、単位あたりの消費電力がより小さいモジュールよりも大きくなります。適切な電源計画が不可欠です。
| ピクセルピッチ | モジュールあたりの最大電力 | モジュールあたりの通常電力 |
|---|---|---|
| P5 | 30–40W | 12-18W |
| P6.67 について | 30–40W | 12-18W |
| P8 | 25–35W | 10〜15W |
| P10 | 25–35W | 10〜15W |
960×960mmキャビネット（P8モジュール9個搭載）の場合：
電源ユニット（PSU）の定格容量の80％を実用上の最大負荷として常に使用してください。屋外設置の場合は、キャビネット設計に主動力換気（アクティブ換気）が含まれる場合、冷却ファン用の追加電力を考慮してください。
屋外ビルボード、スタジアム周辺スクリーン、または建物ファサード向けのプロフェッショナルなご提案を入手してください。
大型ディスプレイソリューションを表示プレミアム：Nationstar、Kinglight、Nichia、CREE
スタンダード：Silan、Desay、Hongsheng
ベーシック：汎用型（寿命が短く、色再現性にばらつきあり）
プレミアム：Macroblock MBI5124／MBI5252、Chipone ICN2053。これらは高リフレッシュレート（屋外向け：≥1,920Hz、カメラ対応向け：≥3,840Hz）および滑らかなグレースケール性能を実現します。汎用または無印のドライバICを搭載したモジュールは避けてください。
サプライヤーに連絡する際に、完全かつ比較可能な回答を得るために、以下の構成をご利用ください：
屋外用320×320mmモジュールの重量は通常0.8～1.2kgであり、屋外用320×160mmモジュールは0.4～0.6kgです。キャビネット構造は、特に大規模ディスプレイにおいて、この追加重量を支えるよう設計する必要があります。
推奨されません。物理的なサイズおよびアスペクト比が異なるため、均一なグリッドを維持することは不可能です。深刻な位置ずれや目立つ継ぎ目が生じます。単一プロジェクト内では、必ず同一サイズのモジュールのみをご使用ください。
P10モジュール（各モジュール32×32ピクセル）を使用する場合、横方向に120モジュール、縦方向に67.5モジュール必要となり、合計約8,100モジュール（サイズ：38.4m × 21.6m）を要します。これはスタジアム規模の設置にのみ実用的です。
一般的には適していません。大型化・重量化により、頻繁な組立・解体作業が不便になります。レンタル用途では、電源および受信カードが内蔵された軽量な500×500mmまたは500×1000mmのオールインワンキャビネット、あるいは軽量フレームに搭載された小型の320×160mmモジュールが通常好まれます。
標準的な生産リードタイムは、500モジュール未満の注文で15～25日です。大量注文やカスタムピクセルピッチ仕様の場合、25～45日を要することがあります。国際輸送には常に追加で7～15日の余裕を見込んでください。
静電気防止機能付きの柔らかいブラシ、または低圧のエアブロワーを使用してほこりを取り除いてください。頑固な汚れには、中性洗剤を薄く溶かした水でわずかに湿らせたマイクロファイバー布をご使用ください。絶対にモジュール表面に直接水をスプレーしないでください。環境への暴露状況に応じて、3～6か月ごとに清掃してください。

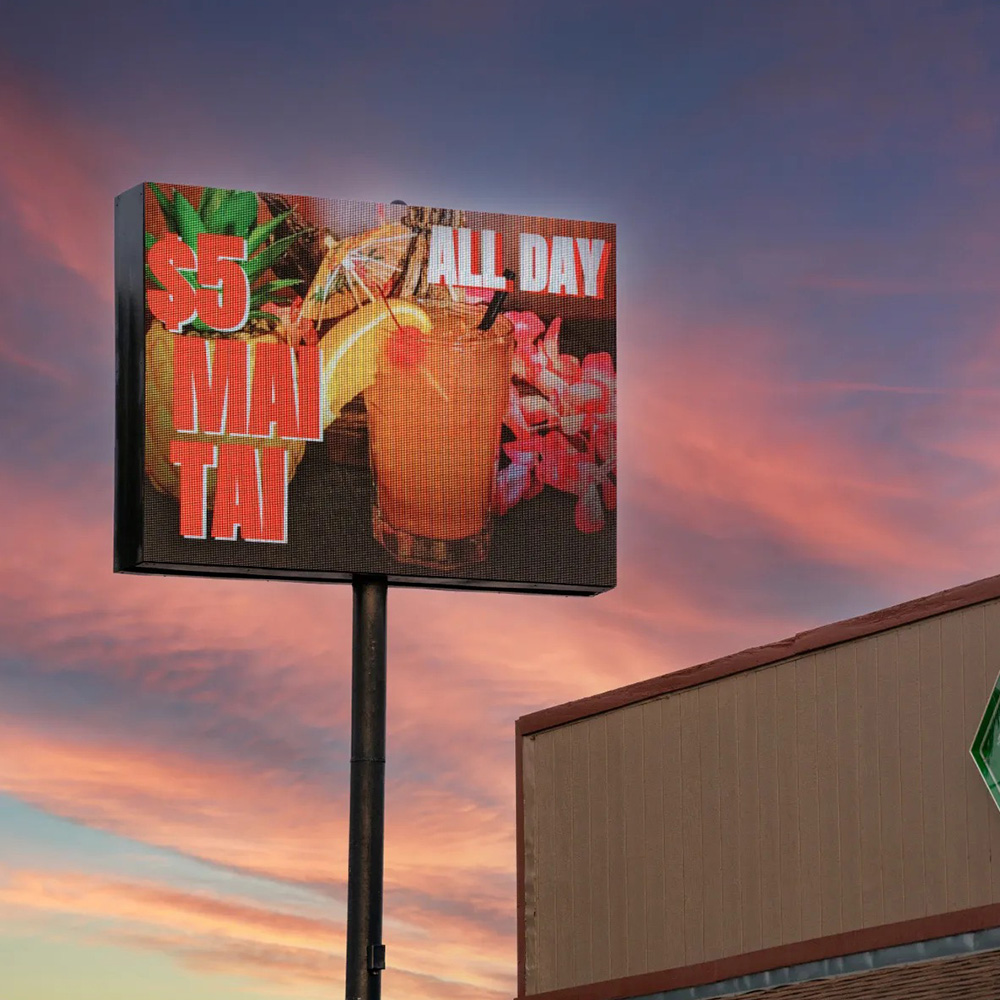

320×320mm LEDモジュールは、大規模屋外および固定設置型LEDディスプレイの主力製品です。正方形の形状、広いカバーエリア、および960×960mmキャビネット規格との互換性により、屋外広告用ビルボード、建物外壁、スタジアム周辺スクリーン、高速道路標識などにおいて最も効率的な選択肢となります。
320×160mmフォーマットが屋内およびレンタル市場で主流である一方、320×320mmモジュールは大型スクリーン向けプロジェクトにおいて、接続点の削減、施工時間の短縮、構造的強度の向上、そして目立たない継ぎ目によるより洗練された視覚効果といった明確な利点を提供します。
モジュールの調達にあたっては、実績のあるLEDブランド（Nationstar、Kinglight）、高品質なドライバIC（Macroblock）、および適切な認証（CE、FCC、IP65、RoHS）を優先してください。 ,ビデオ ,EMC ,CCC ,色の一貫性を確保するため、同一生産ロットから購入することを忘れないでください。また、発注前に必ず電源分配計画およびキャビネット配置計画を立ててください。適切な320×320mmモジュールと十分な事前計画により、屋外用LEDディスプレイプロジェクトは長年にわたり信頼性が高く、インパクトのある視覚的パフォーマンスを提供します。
