Trh lED modul 320x160 mm sa stal de facto štandardnou veľkosťou v celosvetovom priemysle LED displejov. Či už staviate interiérovú reklamnú stenu, pozadie pre prenájomné scény alebo trvalé vonkajšie billboardy, pravdepodobne budete pracovať práve s týmto formátom modulov. Ale prečo sa táto konkrétna veľkosť tak rozšírila a ako vybrať správnu verziu pre váš projekt?
Táto príručka obsahuje všetko, čo potrebujete vedieť – od špecifikácií a možností vzdialenosti medzi pixelmi po inštaláciu, údržbu a tipy pre nákup – aby ste mohli s istotou urobiť informované rozhodnutie.

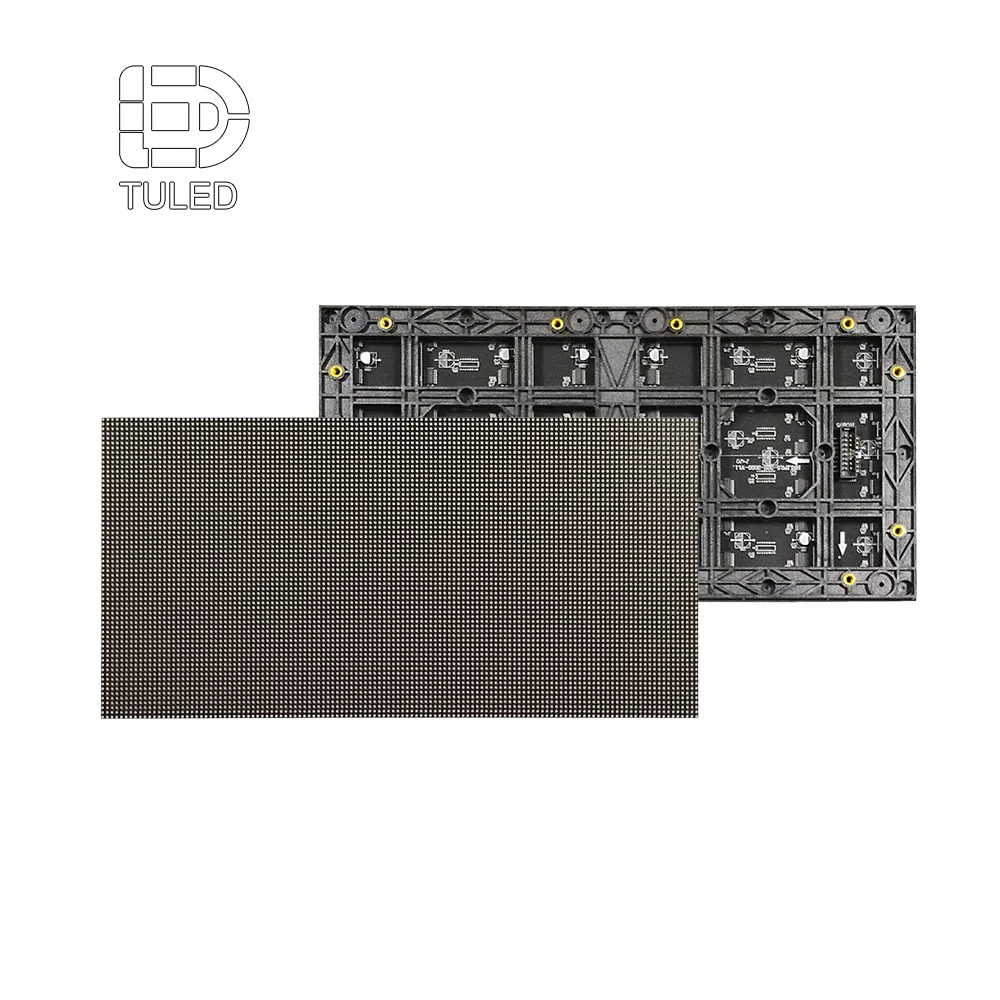

LED modul 320x160 mm je samostatný displejový panel s rozmermi 320 milimetrov v šírke a 160 milimetrov v výške. Každý modul obsahuje mriežku LED pixelov umiestnených na tlačenej spojovacej doske (PCB), ktoré ovládajú riadiace integrované obvody (IC) a sú umiestnené v plastovom alebo kovovom ráme. Viacero modulov sa spája dohromady, čím vznikne kompletný LED displej prakticky akéhokoľvek rozmeru.
Modul sa pripája k prijímaciu karte, zdroju napájania a riadiacemu systému (zvyčajne značiek Novastar, Colorlight alebo LINSN), aby zobrazoval videoobsah, obrázky alebo text.
| Fyzikálne parametre | Podrobnosti špecifikácií |
|---|---|
| Rozmery modulu | 320 mm x 160 mm |
| Pomer strán | 2:1 |
| Typická hrúbka | 12–18 mm |
| Hmotnosť | 0,3–0,5 kg (podľa veľkosti pixelového rozostupu) |
| Materiál | Plast (pre vnútorné priestory) / hliník (pre vonkajšie priestory) |
| Spôsob upevnenia | Magnetická údržba z prednej strany alebo upevnenie skrutkami |
Pomer strán 2:1 robí modul mimoriadne pružný pre návrh kabinetov. Štyri moduly usporiadané v mriežke 2×2 tvoria zhluk s rozmermi 640×320 mm – alebo dva moduly vedľa seba vytvoria dokonalý pás s rozmermi 640×160 mm, ktorý sa zhoduje s mnohými štandardnými rámami kabinetov.
Priemysel LED displejov predtým používal širokú škálu veľkostí modulov: 160×160 mm, 128×128 mm, 192×192 mm, 250×250 mm a 320×320 mm. Prečo sa teda rozmer 320×160 mm stal dominantným?
FÁKT Z PRIEMYSLU: Formát 320 × 160 mm predstavuje približne 60–70 % všetkých LED displejových modulov predávaných globálne pre vnútorné aj vonkajšie aplikácie.
| Vzdialenosť medzi pixelmi | Rozlíšenie (šírka × výška) | Celkový počet pixelov | Typický prípad použitia | Jas |
|---|---|---|---|---|
| P1,53 | 208 × 104 | 21,632 | Ultrajemné interiérové použitie, štúdia pre vysielanie | >= 600 cd/m² |
| P1,86 | 172 × 86 | 14,792 | Konferenčné miestnosti, maloobchod | >= 800 cd/m² |
| P2.0 | 160 × 80 | 12,800 | Vnútorná reklama, riadiace strediská | >= 800 cd/m² |
| P2,5 | 128 × 64 | 8,192 | Vnútorné displeje, výstavy | >= 1 000 cd/m² |
| P3,076 | 104 × 52 | 5,408 | Polvonkajšie aplikácie, nákupné strediská | >= 1 200 cd/m² |
| P4 | 80 × 40 | 3,200 | Vnútorné veľkoformátové displeje, scénne pozadie | >= 1 500 cd/m² |
| P5 | 64 × 32 | 2,048 | Reklamné plochy vonku, uličné značky | >= 4 000 cd/m² |
| P6,67 | 48 × 24 | 1,152 | Vonkajšie billboardy, štadióny | >= 5 000 cd/m² |
| P8 | 40 × 20 | 800 | Veľké vonkajšie billboardy | >= 6 000 cd/m² |
| P10 | 32 × 16 | 512 | Dopravné značky na diaľniciach, displeje pre veľké priestory | >= 7 000 cd/m² |
Ako čítať túto tabuľku: P2,5 znamená vzdialenosť medzi stredmi pixelov 2,5 mm. Modul P2,5 s rozmermi 320 × 160 mm teda obsahuje 128 pixelov v horizontálnom smere a 64 pixelov vo vertikálnom smere, celkovo teda 8 192 jednotlivých LED pixelov.
Hoci je formát 320 × 160 mm identický, vnútorné a vonkajšie moduly sa výrazne líšia v konštrukcii a výkone.
PRO TIP: Nikdy nepoužívajte vnútorný modul vonku. Nižší jas a chýbajúca vodotesnosť spôsobia rýchle zhoršenie a poruchu. Pred nasadením vždy overte stupeň ochrany IP.
Optimálny pixelový rozostup závisí predovšetkým od vzdialenosti pozorovania. Jednoduché pravidlo palca: minimálna vzdialenosť pozorovania v metroch sa približne rovná pixelovému rozostupu v milimetroch.
| Vzdialenosť medzi pixelmi | Minimálna vzdialenosť pozorovania | Najvhodnejšie pre |
|---|---|---|
| P1,53–P2,0 | 1,5–2,0 metra | Zblízka: riadiace miestnosti, vysielacie miestnosti, predajné pulty |
| P2,5–P3,0 | 2,5–3,0 metra | Konferenčné miestnosti, lobby, výstavy |
| P4–P5 | 4–5 metrov | Scénne pozadie, eventové obrazovky, atriumy nákupných centier |
| P6,67–P8 | 6,5–8 metrov | Vonkajšie billboardy, fasády budov |
| P10 | viac ako 10 metrov | Dopravné značky na diaľniciach, obvodové tabule na štadiónoch |
Okrem toho zvážte:
Štandardná kabína s rozmermi 640 × 640 mm presne poberá štyri moduly s rozmermi 320 × 160 mm v usporiadaní 2 × 2. Tento modulárny dizajn umožňuje rýchlu montáž na mieste.
| Cieľová veľkosť obrazovky | Kabinety (640x640 mm) | Moduly (320x160 mm) |
|---|---|---|
| 1,92 m x 1,28 m (približne 87 palcov) | 3x2 = 6 kabinetov | 24 modulov |
| 3,84 m × 2,24 m (približne 170 palcov) | 6 × 3,5 = 21 kabinetov | 84 modulov |
| 5,76 m × 3,2 m (približne 260 palcov) | 9 × 5 = 45 kabinetov | 180 modulov |
Väčšina vnútorných modulov s rozmermi 320 × 160 mm podporuje magnetický servis zo sledovej strany – modul sa dá pomocou vysávacej nástavby odobrať zo sledovej strany bez potreby prístupu na zadnú stranu displeja. Toto je kritické pri montáži na stenu, keď nie je možný prístup na zadnú stranu.
Vonkajšie moduly zvyčajne používajú servis zo zadnej strany s upevnením skrutkami, čo vyžaduje prístup za displej. Niektoré premium vonkajšie kabinety teraz ponúkajú aj servis zo sledovej strany, avšak za vyššiu cenu.
Formát modulu 320 × 160 mm je kompatibilný so všetkými hlavnými LED ovládacími systémami:
| Systému riadenia | Softvér | Najvhodnejšie pre |
|---|---|---|
| Novastar | NovaLCT / VNNOX | Profesionálne inštalácie, veľké priestory |
| Colorlight | LEDVision | Nákladovo efektívne, široko využívané v prenájme |
| LINSN | LEDStudio | Tradičné pevné inštalácie |
| Huidu | HD prehrávač | Samostatné displeje ovládané cez Wi-Fi |
Pri nákupе modulov vždy potvrďte typ rozhrania prijímačovej karty (zvyčajne HUB75 pre vnútorné priestory, HUB320 pre vonkajšie priestory), aby ste zabezpečili kompatibilitu so svojím ovládacím systémom.
Pri zakúpení LED modulov s rozmermi 320 × 160 mm posúďte tieto faktory okrem len vzdialenosti medzi pixelmi a ceny:
Vysokokvalitné LED čipové prvky od spoločností Nationstar, Kinglight alebo Nichia ponúkajú lepšiu rovnomernosť jasu, konzistenciu farieb a dlhšiu životnosť (uvádzaná životnosť 100 000 hodín).
Ovládacie integrované obvody od spoločností Macroblock (MBI5124, MBI5252) alebo Chipone zabezpečujú hladší stupňový prechod odtieňov šedej a vyššie frekvencie obnovy (>= 3 840 Hz), čo je kritické pre použitie s kamerami.
Vyberte si moduly s minimálne štvorvrstvovými tlačenými spojovacími obvodmi (PCB) na lepšie odvádzanie tepla. Hrúbka medi na vodivých dráhach (>= 1 uncia) zvyšuje spoľahlivosť.
Plastová maska by mala tesne priliehať bez medzier. Skontrolujte rovnaké zarovnanie LED – nesprávne zarovnané LED spôsobujú viditeľné čiary a posuny farieb.
Technicky je to možné, avšak neodporúča sa. Moduly s rôznymi pixelovými vzdialenosťami majú rozdielne rozlíšenie na modul, čo komplikuje dosiahnutie bezševného zarovnania obrazu. Ak ich musíte kombinovať, použite funkcie škálovania a orezávania riadiaceho systému na vytvorenie samostatných zón.
Závisí to od pixelovej vzdialenosti. Napríklad modul P2 má rozlíšenie 160 × 80 pixelov. Aby ste dosiahli rozlíšenie 1920 × 1080, potrebujete 12 modulov v šírke (12 × 160 = 1 920) a 13,5 modulu v výške (13,5 × 80 = 1 080). Fyzická veľkosť by bola 3,84 m × 2,16 m (približne 151 palcov uhlopriečky).
Moduly pre vnútorné použitie spotrebujú približne 15–30 W na modul pri plnej bielosti. Moduly pre vonkajšie použitie spotrebujú 30–60 W na modul. Priemerná skutočná spotreba je približne 30–50 % maximálnej hodnoty, v závislosti od jasu obsahu.
Fyzicky áno – väčšina z nich vyhovuje rovnakým pozíciám montážnych otvorov. Elektrické rozhrania, profily kalibrácie farieb a zapojenie kontaktov konektorov sa však môžu líšiť. Pre jeden projekt je najlepšie zakúpiť všetky moduly od toho istého výrobcu.
Kvalitné moduly majú deklarovanú životnosť 100 000 hodín do polovičnej jasnosti. Pri dennom používaní 12 hodín to zodpovedá približne 22 rokom prevádzky. V praxi sa však často vymenia skôr z dôvodu technologického zastarania než fyzického poškodenia.
LED modul s rozmermi 320 × 160 mm nie je len ďalšou možnosťou veľkosti – je to základ moderného ekosystému LED displejov. Jeho štandardizované rozmery znížia náklady, zjednodušia logistiku a urobili projektovanie displejov predvídateľnejším od fázy návrhu až po inštaláciu a dlhodobú údržbu.
Pri výbere modulov sa zamerajte na vhodný pixelový rozostup pre vašu pozíciu pozorovania, prispôsobte si špecifikácie pre vnútorné alebo vonkajšie použitie podľa prostredia, v ktorom budú moduly používané, a overte kvalitu komponentov – značku LED diód, ovládacie integrované obvody (driver IC) a konštrukciu tlačených spojových dosiek (PCB) – namiesto toho, aby ste sa riadili iba cenou. Dobre zdrojovaný modul s rozmermi 320 × 160 mm poskytne spoľahlivý a vysokokvalitný vizuálny výkon po mnoho rokov. Či už vytvárate jediný reklamný displej v obchodnom okne alebo video stenu siahajúcu cez celé štadióny, tento modulárny formát vám ponúka flexibilitu, škálovateľnosť a hodnotu, ktorú žiadne riešenie s neštandardnými rozmermi nedokáže poskytnúť.
