LED таңбаларын тәмин ететін компаниялар: Халықаралық жобаларды жергілікті ету бойынша нұсқаулық

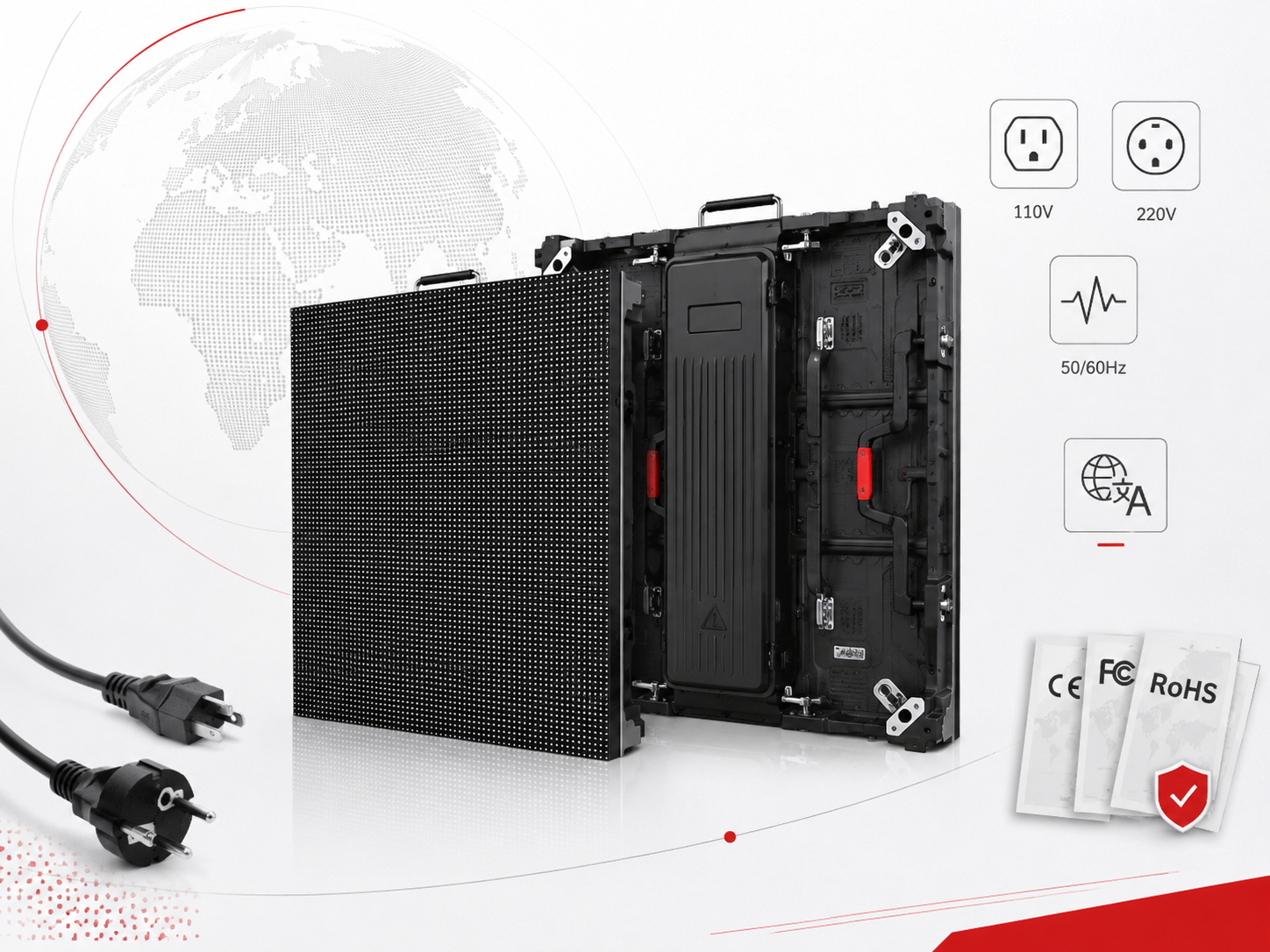

Халықаралық LED таңбаларды орнату жобаларында экран өлшемдері мен дисплей конфигурациясы дұрыс болса да, жеткізу проблемалары туындауы мүмкін. Кернеу, жиілік, кабельдің аяғы, бағдарламалық жасақтаманың тілі, электрлық белгілер, нұсқаулықтар және нарыққа арналған құжаттар әлі де қате нұсқада келуі мүмкін. Сондықтан lED таңбаларын тәмин ететін компаниялар шетелдік жобаларды қолдау үшін өндіріс басталмас бұрын бір қабылдау еліне арналған конфигурациялық жазба қажет. Практикалық мақсат қарапайым: орнату елін, нақты объектідегі электр қуатын, қосылу әдісін, тіл пакетін, белгілеу аясын және қажетті жобалық құжаттарды өндіріс пен жинау сатысына дейін анықтау.

Елдің конфигурациялық парағы осы басқаруды қамтамасыз етеді. Ол электрлік сызбаларды, орнату құжаттарын немесе сәйкестік тексеруін алмастырмайды. Бірақ ол бірдей LED таңбасының платформасы бір нарықтан екіншісіне ауысқан кезде өзгеруі мүмкін аймақтарды тіркеуді қамтамасыз етеді. Сондықтан инженерлік, құжаттама, өндіріс, сапа бақылауы, логистика және қайталанатын тапсырыстар топтары шашыраңқы электрондық пошта ескертпелерімен емес, бір ресми бекітілген мақсатты негізбен жұмыс істейді.

Өндіріс басталмас бұрын 110 В/220 В, 50/60 Гц және тарату жоспарын растаңыз

Elektr қондырғыларын орналастыру кабинеттегі сымдарды қосу, кабельдерді дайындау, қосымша бөлшектерді қораптау немесе электр-белгілердің дизайн жұмыстарынан бұрын басталуы керек. Жеткізу елі бастапқы бағыт береді, бірақ ел атауы ғана соңғы орнату нүктесіндегі электр шарттарын анықтамайды. Сауда ғимараттары, дүкендер, көлік құрылыстары, уақытша ғимараттар, ашық алаңдардағы жарнамалық орнатулар мен өнеркәсіптік объектілерде әртүрлі электр жабдықтау схемалары қолданылуы мүмкін.

Сондықтан жоба тіркеуі нақты объектінің ақпаратынан басталуы керек. «220 В жобасы» дегендей ескертпе өндірістік бақылау үшін тым жалпы. Электр бөлімінде объектіге берілетін номиналды ток көзі, желі жиілігі, қажет болған жағдайда фазалар орналасуы, электр кіріс орны, қосылу шекарасы және жоғарғы деңгейдегі электр жұмыстары үшін жауапкершілік көрсетілуі керек.

Елдегі кернеу — бастапқы нүкте, соңғы инженерлік мән емес

Жоба бастапқыда 110–120 В немесе 220–240 В орнату ретінде сипатталуы мүмкін. Алайда, расталған мән сайттың электрлік кестесінен немесе басқа ресми жобалық көзден алынуы тиіс. Бұл айырым дисплей өзіндік уақытша қоректендіру орнына барлық ғимараттың тарату жүйесіне қосылған кезде маңызды болады.

Келетін қоректендіру шкаф ішіндегі қоректендіруден гөрі көп нәрсені әсер етеді. Ол сонымен қатар тізбектерді топтау, кабельдерді жоспарлау, тарату қораптары, изоляция нүктелері, электрлік белгілер, сызбаларға сілтемелер және кейінгі жөндеу жұмыстарын да әсер етеді. Сондықтан сайттың кіріс деректері бағамдау кезінен кейін жойылмай, жоба бойынша бақыланатын өріс ретінде сақталуы тиіс.

Үлкен таңбаларға жалпы қуат көрсеткішінен гөрі тізбектік логика қажет

Ұзақтығы көп дисплей үшін жалпы қуат бағасы орнатудың электрлік бөлінуін түсіндірмейді. Орнына экранда бірнеше анық анықталған электрлік аймақтар немесе тармақтар болуы мүмкін. Әрбір тармақ шкафтар тобына, тарату нүктелеріне және сызбаларға сілтемелерге сәйкес келуі мүмкін.

Бұл тәсіл орнатуды және болашақтағы қызмет көрсетуді қолдайды. Техникалық қызмет көрсету тобы бір бөлікті бірнеше рет тексермей-ақ осы аймаққа қандай тізбек беретінін анықтай алады. Сондай-ақ, жинау және іске қосу құжаттарында осы тізбектердің белгілері қолданылуы мүмкін, бұл алаңдағы белгілер мен инженерлік сызбалардың экранды әртүрлі сипаттауының ықтималдығын азайтады.

50 Гц немесе 60 Гц мәнін мақсатты жазбаға көрсетіп отыру керек

Жиілік жеке электрондық компоненттер ортақ желілік жағдайларын қолдайтын кезде әдетте елеусіз саладай көрінуі мүмкін. Дегенмен, толық орнату вентиляция жабдықтарын, басқару құрылғыларын, тарату компоненттерін, датчиктерді, қосымша құрылғыларды немесе басқа да жобаға арналған жабдықтарды қамтуы мүмкін. Жиілікті көрінетін етіп ұстау жүйенің бір бөлігін жеке қарастыруға жол бермейді.

Сол сала қайталанатын тапсырыстарға да көмектеседі. Алдыңғы орнату бір бағыт конфигурациясын пайдаланған болуы мүмкін, ал кейінгі іске қосу басқа елге немесе басқа электрлық ортаға жасалған болуы мүмкін. Жиілікті тіркеу осы салыстыруды есте сақтауға сүйенбей, нақты көрсетеді.

Тақтаның сымдарын ғимараттың электр аясынан бөліңіз

Тақта жағынан анықталатын аясы шкафтың электр кірістерін, ішкі таратуды, электр аймақтарын, қосылу нүктелерін және салада орнату үшін қажетті ақпаратты анықтай алады. Ал жоғарғы деңгейдегі автоматты қосқыштар, ғимараттың электр тізбектері, кабель каналдары, ажыратқыштар, жерлендіру жүйелері мен жергілікті электр рұқсаттары тақтаның электр тарату аясынан тыс қалуы мүмкін.

Ол шекара жеткізу алдында көрінуі тиіс. Әйтпесе, орнату тобы екі жақтың да бірдей компонентті өзі ұсынатындығын анықтайды. Анық бөлу әсіресе сауда орталарында, қоғамдық кеңістіктердегі орнатуларда, фасадтағы таңбаларда, көлік жобаларында және бірнеше орындаушылар қатысатын құрылыс бағдарламаларында маңызды.

Ток кірісінің әдісіне сәйкес ұштар, кабельдер, шиналар және электрлік белгілерді таңдаңыз

Дұрыс кернеу өрістегі дұрыс қосылуға кепілдік бермейді. Келесі локализация қабаты — токтың дисплейге физикалық қалай жететіндігін қарастырады. Ұш түрі, кабель ұзындығы, кабель шығу бағыты, шина түрі, қосқыш түрі, герметиктік орын, электрлік белгі және тарату орналасуы мақсатты немесе орнату әдісі бойынша өзгеруі мүмкін.

Сондықтан «ұш түрі» негізгі конфигурациялық өріс ретінде тым тар анықтама болып табылады. Тиімдірек өріс — «ток қосылу әдісі». Ол ұш арқылы қосылу, шина арқылы қосылу, тарату қорабы арқылы қосылу, тұрақты қосылу немесе басқа да жоба анықтаған орналасу түрін сипаттай алады.

Қосылу шекарасы белгілі болғаннан кейін ғана ұшты таңдаңыз

Rozetkalar standarttary bazarlar boyynsha aylisyady. Biraq, koptegen daimylyq kommersialyq ornatylgan jabyktyqlar uyi ushyn qoldanylady. Façadta körsetilgen ekran, aylyp turgan reklama taqtasyna, duwda ornatylgan belgi, iške qoyylgan ekran ya da konstruktivtyq ornatylgan jabyktyq terminal arqyly, qosylu nüktasy arqyly ya da elektrik korpusy arqyly qosylady.

Sondyqtan, qosymsha dajylar ornatylu arayqysyna saylynylady. Bul aldynan jiberilgen jabyktyqta qoldanylghan rozetkalardy ya da adapterlerdi qaytadan qoldanbaudy qamtyrady. Bunday etyldy, sebebi kabellik toplamy rastalanǵan sahada qosylu menen uylysady.

Kabel shyǵysy menen kabel uzynlyǵy rozetkadan artyp sahada kóp problemler túgýzady

Kabel dajylauy mexanikalyq ornalysqa saylynylady. Duwda ornatylgan belgi kúshti tuwrıdan-tuwrı arqyly artqy konstruktivtyq bólme arqyly ótkizedy. Alai, erkin turatyn, bayraq tayqyshyna ornatylgan, shanyraq ústyne ornatylgan, iške qoyylgan ya da arxitekturalyq ornatylgan jabyktyqlar baska shyǵys baǵytyn da, qyzmet zhylyny da talap etedy.

Sonday qylyp, paydaly kabel jazbasyna kirewi múmkin:

• kúsh kiritu ornysy;
• кабельдің шығу бағыты;
• қажетті кабель ұзындығы немесе аяқталу нүктесі;
• шкафтан шкафқа дейінгі трассалау;
• гланд, коннектор немесе канал аралығы;
• терминал орны;
• тізбек немесе кабельдің танылуы;
• кейінгі алмастыру немесе жөндеуге қатынас.

Бұл ақпарат халықаралық жеткізу бойынша танымал проблеманы қамтиды: берілген кабель электрлік тұрғыдан сәйкес болуы мүмкін, бірақ орнату үшін физикалық тұрғыдан қате болуы мүмкін. Қате шығу бағыты немесе аяқталу нүктесі электрлік сипаттамасы дұрыс болса да, қосымша жерде өзгерістерді талап етуі мүмкін.

Терминалдың танылуы электрлік сызбаға сәйкес келуі керек

Терминалдық блоктар қарапайым болып көрінеді, бірақ анық емес танылу өрісте жұмысты баяулатуы мүмкін. Шкаф ішінде немесе тарату нүктесінде көрінетін терминалдық сілтеме расталған электрлік сызбаға сәйкес келуі керек. Тізбектің атаулары, шкаф аймақтары, тарату сілтемелері және кіріс қуатын анықтайтын белгілер бірдей атау логикасын қолдануы мүмкін.

Дәл ыңғайласу әртүрлі болуы мүмкін. Маңыздысы — тұрақтылық. Жинақтауыштағы белгілеу, сымдарды орналастыру сызбасы мен орнату құжатында бірдей қосылу үшін үш түрлі атау берілуін техниканың түсінуі қажет емес.

Қуат белгілерін техникалық жобалық деректер ретінде қарастыру керек

Электрлік белгілер орнатылған жабдықта оның қызмет көрсету мерзімі бойынша сақталуы мүмкін. Сондықтан олар уақытша жинау ақпараты емес, қолданыстағы жабдықтың қызмет көрсетуіне арналған сілтеме болып табылады. Соңғы мәтін расталған кернеу, жиілік, тізбек анықтамасы, қосылу орналасуы, ескертудің тілі мен өнімнің атауымен сәйкес келуі керек.

Аударма соңғы техникалық түзетуге сәйкес жасалуы керек. Әйтпесе, идеалды аударылған белгі әлі де ескі сымдарды орналастыру схемасын сипаттай алады. Белгінің графикалық дизайнын электрлік түзетумен бірге қолдану осындай сәйкессіздікті болдырмауға көмектеседі.

ӨНІМДІҢ НЕГІЗІ

Жинақтауыштың негізін мақсатты конфигурациядан бөліп ұстаңыз

Қайталанатын шкаф пішіні барлық нарықтар үшін әртүрлі өнім болмай, бірнеше халықаралық жобаларды қолдай алады. Дегенмен, бірдей шкаф геометриясы бірдей кабель жиынтығын, электр кірісін, белгілерді, нұсқаулықтарды, бағдарламалық қамтамасыз ету жинағын немесе құжаттама талаптарын білдірмейді.

Жоспарлау кезінде осы принцип қолданылады: LED белгі тақтасы бағытта. Өнім архитектурасы тұрақты қалуы мүмкін, ал елге арналған интерфейстер локализациялық жазба ішінде қалады.

960×960 LED Дисплейді қарау

Бақылау бағдарламасы, нұсқаулықтар, ескерту белгілері және тілдік жинақтар ревизия бойынша

Халықаралық локализация тек рекламалық мазмұн қажетті тілде көрсетілген кезде аяқталмайды. Жұмыс істеу тізбегінде тағы бірнеше тілдік қабаттар бар. Бақылау бағдарламасы, орнату нұсқаулықтары, жөндеу файлдары, ескерту белгілері, электрлік белгілер, қаптау белгілері және беру құжаттары әрқайсысы әртүрлі қызмет атқаруы мүмкін.

Сондықтан, жалпы өріс ретінде «тіл» деп белгіленген бір өріс жеткіліксіз. Әрбір интерфейс немесе құжаттың өзіндік тілі мен нұсқасының күйі болуы керек. Бұл, бір релиз бірнеше елді қамтуға немесе техникалық қызметкерлер мен күнделікті операторлар әртүрлі тілдерді қолданған кезде тағы да маңыздырақ болады.

Көрсетілетін мазмұнды жүйелік тілден бөліңіз

Таныстыру медиасында көрсетілетін тіл басқару бағдарламасының ішіндегі қолжетімді тілден бөлек. Осы айырма контроллердің қосымша құралдарына, іске қосу құралдарына, бұлуттық платформаларға, қашықтан басқару порталдарына, прошивка мәзірлеріне және мобильді қолданбаларға да қатысты.

Сәйкесінше, тілді басқару мынадай бөлек өрістерді қамтуы мүмкін:

• көрсетілетін медиа тілі;
• басқару бағдарламасының интерфейс тілі;
• іске қосу немесе орнату тілі;
• жөндеу интерфейсінің тілі;
• қашықтан басқару тілі;
• пайдаланушы әдістемесінің тілі;
• ескерту белгісінің тілі;
• жабдықтау және жеткізу белгісінің тілі.

Тілдік пакетті бағдарламалық жасақтама нұсқасымен сәйкестендіріңіз

Тілдік пакет тек жеткізілген бағдарламалық жасақтама немесе басқарушы ортамен сәйкес келген кезде ғана пайдалы басқару мүмкіндігін қамтамасыз етеді. Интерфейстегі мәтін, мәзір құрылымы, қолжетімді функциялар, қолдау көрсетілетін тілдер мен құрылғылардың сәйкестігі нұсқалар арасында өзгеруі мүмкін. Сондықтан расталған тіл проектінің тапсырылу кезінде қолданылған бағдарламалық жасақтама немесе жинақ сілтемесімен бірге сақталуы керек.

Бұл соңғы оқыту материалдарын да қорғайды. Бір бағдарламалық жинақ негізінде жасалған нұсқау құжаты интерфейс жаңартылғаннан кейін түсініксіз болуы мүмкін. Тіл өрісінің қасына нұсқа нөмірін қою қайтадан тапсырыс берген кезде осы өзгерісті көрініп тұруға мүмкіндік береді.

Нұсқаулықтар жеткізілген жүйені, жалпы өнімді емес сипаттауы керек

Нұсқаулық лингвистикалық тұрғыдан дұрыс болуы мүмкін, бірақ техникалық тұрғыдан қате болуы мүмкін. Мысалы, ескі құжатта қосылу үшін розетка қосылуы сипатталған, ал соңғы жобада терминалдық қосылу қолданылады. Сондай-ақ, орнату сызбасында тізбек құрылымы өзгергеннен кейін ескі тарату орналасуы көрсетілуі мүмкін.

Сондықтан жоба құжаттары қажет болған жағдайда жеткізілген аппараттық құрылғының нұсқасына сілтеме беруі тиіс. Нұсқаулықтың тереңдігі ауқымға байланысты әртүрлі болуы мүмкін, бірақ маңызды жұмыс істеу ақпараты соңғы конфигурациямен үйлесімді болуы тиіс.

Жобаға байланысты тапсыру пакетіне мыналар кіруі мүмкін:

• іске қосу мен тоқтату процедуралары;
• қуатты изоляциялауға арналған сілтемелер;
• басқарушыға кіру;
• мазмұнды жүктеу немесе уақыт бойынша белгілеу;
• жарықтық деңгейін реттеу;
• экран немесе шкафты анықтау;
• қуат пен сигналдың өту жолдарына арналған сілтемелер;
• негізгі қызмет көрсету қатысуы;
• жоба анықтаған техникалық қолдау ақпараты.

Ескерту белгілерін бақыланатын тәсілмен аудару керек

Техникалық ескертпелердің қалыпты таныстыру мәтініне қарағанда бақылануы керек, себебі олар орнату мен қызмет көрсету әрекеттеріне әсер етуі мүмкін. Бақыланатын түпнұсқа тілдегі ескерту файлы әрбір мақсатты аударма үшін тұрақты сілтеме береді.

Жергілікті тіл немесе техникалық тексеру қажет болған жағдайда, расталған сөз тіркестері жоба жазбаларында сақталады. Бұл әрбір жеткізу немесе қайталанатын тапсырыс кезінде қауіпсіздікке байланысты аудармаларды қайта жасаудан сақтайды.

Бағдарламалық қамтамасыз ету, нұсқаулықтар және белгілер бойынша бір терминология тізімін қолдану

Техникалық атаулар толық құжат жиыны бойынша тұрақты болуы керек. Тарату қорабы, қабылдау картасы, басқарушы, қоректендіру көзі, модуль, қызмет көрсету есігі, шина және шкаф аймағы бірнеше әртүрлі аударылған атаулармен пайда болмауы керек.

Қысқа, ресми түрде бекітілген терминология тізімі қадамдардың біркелкілігін жақсартады және қайта қарау уақытын қысқартады. Сонымен қатар, келешекте аударманы жаңартқан кезде бірдей техникалық терминдерді әр жаңа құжат үшін қайтадан түсіндіруге тура келмейді.

CE, FCC, RoHS және басқа құжаттарды нақты жобаның қажеттілігіне қарай дайындау

Халықаралық сауалнамалар жиі ыңғайлы құжат атауларын қысқартылған сұраныс ретінде ұсынады. Бұл қысқарту әртүрлі құжаттар әртүрлі реттеу мәселелерін қамтиды, сондықтан қателесуге себеп болуы мүмкін. Олардың маңызы нақты нарыққа, жабдық конфигурациясына, қуат архитектурасына, радио немесе байланыс опцияларына, өнімнің белгіленуіне, импорт жауапкершілігіне және орнату көлеміне байланысты болуы мүмкін.

Пайдалы сұрақ тек «Қандай сертификаттар бар?» деген сұрақ емес. Орнына жоба нақты нарыққа және шынайы жеткізілетін конфигурацияға қандай құжаттар қажет екенін анықтауы керек. Бұл құжаттандыру жұмысын жобаның жеткізілуімен байланыстырады, ал өнімді жалпы тәртіпке келтірілген тағымақтаушы сертификаттардың тексеру тізіміне айналдырмайды.

Нақты нарық талаптарының матрицасынан бастаңыз

Maqsat talapтарының matrisasy өнімді шығаруға дейінгі құжаттама санаттарын тізімдей алады. Жобаның көлеміне байланысты оларға декларациялар, техникалық есептер, өнімді анықтау, заттарға байланысты жазбалар, электрлік ақпарат, радиожабдық жазбалары, белгілер, импорт құжаттары, орнату сызбалары немесе жергілікті өндірістегі инженерлік жазбалар кіруі мүмкін.

Әрбір жоба үшін барлық санаттар қажет емес. Сондықтан «қажет», «қажет емес», «растау күтуде», «жергілікті тексеру» және «қолданысқа келмейді» деген статустар байланысты емес файлдардан тұратын өте үлкен буманың орнына тиімдірек болады.

CE-ге байланысты тексеруді нақты конфигурация мен нарыққа байланысты ұстаңыз

CE-ге байланысты талаптар қолданысқа келетін жағдайда жоба тексеруі жеткізілген жабдық пен қолданысқа келетін жоба көлемінен басталуы керек. Қоректендіру көзі, басқару құрылғысы, сымсыз құрылғы, корпус орналасуы немесе басқа конфигурациялық өзгеріс қандай техникалық жазбаларды тексеру керектігін әсер етуі мүмкін.

Сондықтан, CE-ді әмбебап әлемдік құжаттар жинағы ретінде қабылдамау керек. Жоба нақты мақсаттық елге арналған қай декларациялар, есептер, белгілер, техникалық жазбалар немесе қолдаушы құжаттар қажет екенін анықтауы керек. Реттеуші түсіндіру қажет болған жағдайда, жауапты білікті тұлғаның қолында қалуы керек.

FCC-ке қатысты талаптарды нақты электроникаға қарау

АҚШ-қа кіретін жобалар үшін электрондық және радиожиіліктік ескертулер жеткізілетін жүйенің ішіндегі жабдыққа сәйкес келуі керек. Басқару электроникасы, сымсыз модульдер, байланыс құрылғылары, процессорлар немесе басқа компоненттер қарау аясын өзгертуі мүмкін.

Сондықтан, «FCC» деп белгіленген әмбебап файл конфигурациялық ізденісті алмастырмауы керек. Жоба жазбасы қатысты жабдықты анықтап, одан кейін оны жоба қажет ететін кез келген рұқсат, белгі, есеп немесе қолдаушы ақпаратпен байланыстыруы керек.

RoHS-ке қатысты жазбаларды электр қауіпсіздігіне қатысты дәлелдерден бөліп ұстау

RoHS бойынша құжаттама электрлік қауіпсіздік сынағының басқа атауы емес, ол шектелген заттарға қатысты. Сондықтан сұраныс етілген декларациялар, компоненттердің жазбалары, материалдар туралы ақпарат немесе қолдаушы есептер олардың нақты мақсатымен байланыста қалуы керек.

Бұл бақыланатын компоненттер өзгерген кезде ерекше маңызды болады. Көрінетін қорап өзгермегенімен, алмастырылатын басқару құрылғысы, қоректендіру көзі, коннектор, сым немесе электронды модуль құжаттаманы қайта қарауды талап етуі мүмкін.

Құжаттарды анықталатын өнім конфигурациясымен сәйкестендіріңіз

Есептесу әдетте басқа конфигурацияға жатады, бірақ тағы да шынайы және техникалық тұрғыдан пайдалы болуы мүмкін. Бұл бірнеше жоба бірдей шкаф отбасыларын немесе өнім атауларын бөлісіп пайдаланған кезде практикалық мәселе болып табылады. Сондықтан құжаттарды бақылау кезінде жазбаларды жоспарланған жеткізіліммен салыстыру қажет.

Пайдалы іздестіру өрістеріне мыналар кіруі мүмкін:

• модель немесе өнімді анықтау;
• сынақтан өткен немесе ресми хабарланған конфигурация;
• қуат архитектурасы;
• басқару және байланыс жабдығы;
• қолданылған жағдайда радиотолқынды модульдер;
• қатысты компоненттің нұсқасы;
• есептесу нөмірі мен күні;
• жобаның бекіту немесе қарау статусы.

Этикетканың суретінің орамаға дейін қарауға тапсырылуы керек

Сәйкестік пен импортталу талаптары физикалық өнімдердің этикеткаларына әсер етуі мүмкін. Атау тақтайшасында модельдің атауы, электрлік ақпарат, белгілі бір нақты мақсаттық нарыққа арналған мәтін, ескертпелер немесе басқа ресми бекітілген жобалық деректер болуы мүмкін. Сондықтан этикетканың суреті бақыланатын жобалық шығарылу процесінің ішінде болуы керек.

Бұл айырма LED таңбалы тақтайшаларды әртүрлі нарықтарда қолданатын тәжірибелік тұтынушылар үшін маңызды. «Қолжетімді құжаттар» — бұл құжаттар қорын сипаттайды. «Бұл мақсаттық нарық үшін қажетті құжаттар мен этикеткалар» — бұл жобаның тапсырылу талаптарын сипаттайды. Екінші сұрақ — бұл өрісте туындайтын проблемаларды болдырмауға көмектеседі.

Ел конфигурациясы парағын локализация бақылау нүктесі ретінде қолданыңыз

Ел конфигурациясы парағы халықаралық жеткізу бақылауының орталығында орналасуы керек. Ол әрбір инженерлік егжей-тегжейді қамтуға міндетті емес. Бірақ ол инженерлік сызбалар, тіл файлдары, белгілер, құжаттар, жабдықтау тізімдері мен қайталанатын тапсырыстар сақтауға тиіс мақсатты елге байланысты ақпаратты көрсетуі керек.

Бұл құрылым локализацияны көрінетін жобалық процеске айналдырады. Сонымен қатар, жеке адамның жадына тәуелділікті азайтады. Егер жобадан бір адам кетсе немесе айлар өткеннен кейін қайталанатын тапсырыс келсе, бекітілген конфигурация түсінікті болып қалады.

Техникалық өрістерді қосудан бұрын жобаның өзіндік белгісінен бастаңыз

Ұқсас дисплейлер бірнеше белсенді жобаларда пайда болуы мүмкін. Сондықтан конфигурациялық парақтың басталуында анық, ешқандай қосымша түсіндірме қажет етпейтін тұлға көрсетілуі керек. Жоба атауы, жоба нөмірі, жеткізу бағыты, орнату орны, өнімнің конфигурациясы, басқару құрылғысына сілтеме, өндірістік партиясы, құжаттың түзетілуі және растау статусы — бұлар тәжірибелік бастапқы нүкте болып табылады.

Бұл өрістер бір нарыққа арналған кабель жиынтығын, ескерту бейнесін, тілдік файлды немесе құжаттар жинағын басқа жеткізулерге түсіруді болдырмақшы. Сонымен қатар, бірнеше партиялар ұқсас құрылғыларды қолданған кезде кейінгі іздестіруді әлдеқайда оңайлатады.

Белгісіз өрістерді жасырмай, оларды белгілеңіз

Әрбір өріс бірінші сараптама кезеңінде қолжетімді болмауы мүмкін. Бұл қалыпты. Дегенмен, бос ұяшық мақсатты түрде өткізілген сияқты көрінуі мүмкін. Түсініктірек жүйеде расталды, растау күтілуде, жергілікті қарау, қажет емес, қолданылмайды деген көрінетін статустар қолданылады.

Бұл тәсіл белгісіздікті ашық жобалық элементке айналдырады. Әрбір шешілмеген өріс үшін электрлік шығару, графикалық дизайн шығару, құжаттарды шығару немесе жеткізу алдында жауапты функция мен қажетті шешім қабылдау нүктесі белгіленеді.

Стандартты өнім деректері мен елдік ауытқулар бөлек қалуы керек.

Қайталанатын халықаралық бағдарламалар үшін тұрақты өнім базалық деңгейі ортақ шкаф, модуль, басқару, қызмет көрсету және механикалық ақпаратты сақтай алады. Мақсатты конфигурация содан кейін нақты рыноктар арасында өзгеретін элементтерді тіркеуі мүмкін.

Мысалы, шкаф архитектурасы өзгеріссіз қалуы мүмкін, ал кабельдің аяғы, розетка немесе контакт орналасуы, ескертудің тілі, бағдарламалық қамтамасыз ету пакеті, құжаттама және жеткізу этикеткалары өзгереді. Бұл әдіс әрбір мақсатты аймақты жоғарғы деңгейлі өнімге айналдырмай, LED жарықтандыру бағдарламасын кең көлемде іске асыруды қолдайды.

Парақты архив ретінде емес, шығару қақпасы ретінде қолданыңыз.

Елдің конфигурациялық парағы жеткізуден кейін толтырылса, ол аз құн құрайды. Оның орнына жобаның жұмысы қашан алға жылжып кетуіне болатынын бақылау үшін оның қатысты бөлімдері қолданылуы керек. Сымдарды дайындамас бұрын электрлік салалар тұрақтануы керек. Суреттерді шығармас бұрын тіл мен белгілер саласы тұрақтануы керек. Соңғы құжаттарды қаптауға дейін қажетті техникалық жазбалар белгілі болуы керек.

Практикалық жобада төрт қарапайым шығару нүктесін пайдалануға болады:

Практикалық елдің конфигурациясының парағы келесі өрістер ретін қолдана алады

Дәл электрондық таблица пішімі әртүрлі болуы мүмкін, бірақ ақпараттық жол барлық жобалар бойынша таныс болуы керек. Қысқартылған нұсқасы келесі құрылымды қолдана алады:

Қате ел конфигурациясын қайталанатын тапсырыстарда қолдануды болдырмау

Екінші тапсырыс жиі біріншіге қарағанда оңай көрінеді, себебі сызбалар мен құжаттар әлдеқашан бар. Шын мәнінде қайталанатын өндіріс басқа тәуекел туғызады: ескі ақпаратты мақсатты ел немесе конфигурация өзгергенін тексермей-ақ көшіруі мүмкін.

Келесі жеткізу басқа елде, басқа бағдарламалық жасақтама нұсқасында, басқа кабельдік интерфейсте, басқа ескерту тілінде немесе өзгертілген бақыланатын компонентте болуы мүмкін. Сондықтан «алдыңғы тапсырыспен бірдей» деген өндіріс нұсқауы жеткілікті емес.

Бірінші жеткізуден кейін қабылданған базалық нұсқаны тоқтату

Жобаны қабылдағаннан кейін соңғы конфигурация келешектегі тапсырыстар үшін базалық нұсқа болып табылады. Бұл базалық нұсқа ерте сараптамада немесе алдын-ала сызбада көрсетілген емес, нақты жеткізілген нәрсені сипаттауы керек.

Пайдалы базалық нұсқа мыналарды сақтай алады:

• соңғы шкаф пен электрлік сызбалар;
• қуат кірісі мен қосылу әдісі;
• кабель мен контакт ақпараты;
• басқарушы конфигурациясы;
• бағдарламалық және микропрограммалық құрама бөліктерге сілтемелер;
• рұқсат етілген тілдік файлдар;
• қолдану кітапшасы мен ескерту белгілерінің өзгерістері;
• өнім мен қойма өнеркәсібінің дизайны;
• соңғы құжаттардың индексі.

Келесі тапсырысты әрбір өріс бойынша салыстырыңыз

Келесі тапсырыс қабылданған негізден басталуы мүмкін, бірақ әрбір мақсаттық-тәуелді өріс қазіргі жағдайын алуы керек. Жиі қарапайым өзгеріс жүйесі жеткілікті болады: өзгеріссіз, өзгертілген, жаңа талап, жойылған талап немесе растау күтуде.

Бұл салыстыру жобаны нөлден қайта құрудан тезірек. Сонымен қатар, шкаф моделі немесе экран өлшемі сақталса да, ескі елдік қабылдаулар жаңа нарыққа енуін болдырмауға көмектеседі.

Компоненттердің ауыстырылуы локализациялық тексеруді іске қосуы керек

Компоненттің ауысуы мақсатқа қатысы жоқ болып көрінуі мүмкін. Дегенмен, өзгертілген электр қоректендіру құрылғысы, басқару құрылғысы, сымсыз модуль, сым, қосқыш, шина, суыту құрылғысы, датчик немесе байланыс аксессуары сызбаларға, бағдарламалық қамтамасыз етудің үйлесімділігіне, белгілерге, құжаттамаға немесе сәйкестік жазбаларына әсер етуі мүмкін.

Дұрыс жауап — әрбір компоненттің өзгеруі реттеуші мәселеге әкеледі деп қабылдамау. Орнына өзгеріс анықталған қайта қарауды іске қосуы керек. Содан кейін сәйкес техникалық және құжаттама функциялары Ел конфигурациясы парағы немесе құжаттар жинағын жаңарту қажеттілігін шешеді.

Бағдарламалық қамтамасыз ету өзгерістері де осындай түзету тәртібін қажет етеді

Бағдарламалық қамтамасыз ету жаңартуы меню құрылымын, қолданылатын тілді, құрылғылардың үйлесімділігін, жұмыс істеу қадамдарын, қашықтан басқару функцияларын немесе сақталған конфигурация пішімдерін өзгертуі мүмкін. Сондықтан қайталанатын тапсырыс қайта қарауы бағдарламалық жинақты қабылданған негізгі деңгеймен салыстыруы керек.

Bağдарламалық жасақтаманың нұсқасы өзгерген жағдайда байланысты қолжетімділік құжаттары, экранның суреттері, тілдік файлдары, оқыту материалдары және резервтік конфигурациялар да қайта қаралуы мүмкін. Бұл бірнеше жыл бойы бірдей аппараттық платформаны пайдаланатын көп елдік бағдарламалар үшін ерекше маңызды болады.

Әрбір айналымдық қосымша жиынтығына анық тұлға беріңіз

Бірнеше айналымдық аймақтар бір-біріне көрінісі бойынша ұқсас кабельдерді, штекерлерді, белгілерді, қолжетімділік құжаттарын немесе қосымша жиынтықтарды пайдалануы мүмкін. Көрініске сүйену – болдырмауға болатын жинау қаупін туғызады. Орнына локализацияланған заттарға жоба коды, айналымдық код немесе Ел Конфигурациясы парағымен сәйкес келетін басқа бақыланатын идентификатор беруге болады.

Бұл қабылдауды да жақсартады. Айналымдық жиынтығын есте сақтау немесе көрініс бойынша салыстыруға сүйенбей, анықталған жоба тұлғасы бойынша тексеруге болады.

Жеткізуге дейінгі тексеруді қолданып, локализация қателерін жеткізу алдында анықтаңыз

Зауыттық сынақтар дисплейдің жұмыс істеуін растайды. Халықаралық жобаларды жеткізу үшін тағы бір тексеру қажет: жинақталған жүйе ресми расталған бағыт конфигурациясына сәйкес келе ме? Бұл тексеру кезінде жинақтау кезінде жасалған басқа жорамалдар жиынының орнына Ел Конфигурациясы парағын қолдану керек.

Соңғы тексеру барлық инженерлік сынақтарды қайталауға тиіс емес. Оның орнына бір дисплей платформасы бірнеше нарыққа қызмет еткен кезде қате болуы мүмкін өрістерге назар аудару керек.

Электрлік сәйкестікті растаңыз

Соңғы электр тексерісі өндірістік конфигурацияны, сыртқы қосылу әдісін, кабель жиынтығын, ұштар немесе штекерлерді орналастыруын, электрлық белгілерді, тарату қосымшаларын және сызбаның түзетілуін ресми бекітілген елдік жазбаға салыстыра алады.

Фотосуреттер қосымша тексеруге көмектесуі мүмкін, әсіресе қосымша қосылулар немесе белгілер үшін. Алайда, фотосуреттер жазбаша конфигурацияның орнына қолданылмауы керек, тек қосымша ретінде қолданылуы керек.

Бағдарламалық қамтамасыз ету, тіл файлдары мен резервтік конфигурацияны растау

Тапсыру қорабында ресми бекітілген бағдарламалық қамтамасыз ету сілтемелері, контроллер конфигурациясы, прошивка ақпараты және қажет болған жағдайда сақталған жоба файлдары болуы керек. Егер экранды салыстыру немесе резервтік конфигурация жобаға жатса, оның сипаттамасы жеткізілген құрылғымен сәйкес келуі керек.

Тіл де осы тексеруге жатады. Дисплей қалай болса да қалыпты жұмыс істей алады, ал электрондық папкада қате қолжетімділік немесе орнатушы пакеті қалуы мүмкін. Соңғы файлдар тізімін расталған тіл өрістерімен салыстыру қол берілуге дейін осы қатені анықтайды.

Барлық қолжетімді есептерді қосу орнына, сұраныс етілген құжаттар пакетін тексеріңіз

Әрбір сұраныс етілген құжат соңғы құжаттар индексінде көрінуі тиіс. Бір уақытта, басқа қатысы жоқ есептерді пакетті толық қылу үшін ғана қоспауға тырысыңыз. Қысқа және іздестіруге болатын қол берілу жиынтығын қарау оңайырақ.

Бұл жоба тобы қайтадан файлдарға қайтқан кезде ерекше пайдалы. Анық құжаттар индексі жеткізілген жүйеге ненің жататынын түсіндіреді, ал ұқсас атаулармен берілген ондаған есептерді контекстсіз қалдырмайды.

Көп елдік жобалар үшін Басты матрицасын қолданыңыз

Көп елдік бағдарламалар тағы бір қиындық туғызады. Бір көрсету платформасы электрлық интерфейс, бағдарламалық жабдықтың тілі, ескертетін белгілер, құжаттама, орау қағазы немесе жергілікті қарау өзгерген кезде бірнеше бағытқа қозғалуы мүмкін.

Негізгі іске қосу матрицасы осы айырмашылықтарды көрініске шығарады. Тұрақты өнім ақпараты платформа деңгейінде сақталуы мүмкін, ал нақты бағытқа арналған өрістер жеке бағандарда көрсетіледі. Бұл инженерлік және логистикалық қызметкерлерге жеке елдердің жазбаларын жасырмай, бірден салыстыруға мүмкіндік береді.

Матрица — бұл салыстыру құралы, реттеуші жеңілдік емес. Ұқсас кернеу, розетка түрі, өнім пішімі немесе тіл екі нарықтың импорт, белгілеу, электрлік немесе сәйкестік талаптары бірдей екендігін дәлелдемейді.

Сондықтан сәйкестік пен жергілікті рұқсат өрістері мақсатты нарыққа арналған болуы керек. Жергілікті нормативтік құжаттарды түсіндіру қажет болған жағдайда, сәйкес білікті тарап соңғы талаптарды растауы керек.

Локализацияны Сұраныс беру кезеңінде бастаңыз

Бірінші толық қарау өндірістік жоспарлаудан кейін өткен кезде локализация қиынға түседі. Сұраныс беру кезеңі — жетіспейтін мақсатты нарық ақпаратын ашу үшін жақсы нүкте, өйткені ашық өрістерді өндірісті бұзбай-ақ қайта қарауға болады.

Бірінші күні баға сұранысында барлық жергілікті деректер болуы міндетті емес. Алайда расталған ақпарат пен жорамалдар айқын ажыратылуы керек. Бұл кейінгі түзетулерді басқаруды әлдеқайда оңайлатады.

Бастапқы жоба қысқаша сипаттамасына мақсатты нарыққа тәуелді өрістерді қосыңыз

Пайдалы бастапқы жобалау құжатына келесілерді қосуға болады:

• тағайындалу елі және орнату аймағы;
• орнату ортасы;
• рәсмі тасталған немесе күтілетін объект кернеуі;
• желі жиілігі;
• күтілетін қуат қосылу әдісі;
• бағдарламалық интерфейс тілі;
• нұсқаулық пен ескерту белгілерінің тілі;
• белгілі құжатталу талаптары;
• белгілі импорттаушы немесе өнім белгілерінің талаптары;
• орнату және жергілікті электрлік жауапкершілік.

Шығарылмаған локализациялау өрістерін баға ұсынысында көрінетіндей қалдыру

Анықталмаған өрістер кейінірек кабельдерге, қосымша құрылғыларға, инженерлік жұмыстарға, белгілердің графикалық дизайнына, құжаттамаға, бағдарламалық жасақтаманы дайындауға немесе жинауға әсер етуі мүмкін. Сондықтан ашық өріс зауыттың әдеттегі бастапқы орнатылуына үнсіз айналғаннан гөрі көрінетіндей қалуы керек.

«Қуат қосылу әдісі белгісіз» немесе «Нұсқаулық тілі белгісіз» сияқты ескерту жобаға келесі шешім қабылдауға айқын нұсқау береді. Бұл ұзақ баға ұсынысының ескертпесінің ішіне жасырылған шешілмеген егжей-тегжейлерден әлдеқайда пайдалы.

Тағайындалу орны әрқашан да басқа өнім нұсқасын талап етпейді

Көптеген халықаралық айырмашылықтар негізгі дисплей құрылымының сыртында орналасады. Кабель жиынтықтары, қосылу құрылғылары, электрлік белгілер, бағдарламалық жасақтаманың тілі, нұсқаулықтар, орау материалдары және құжаттама өзгеруі мүмкін, ал шкаф пен модуль платформасы тұрақты қалады.

Стандарттық өнімдік платформаны және мақсаттық орындардағы ауытқуларды бөлу өндірісті тазартады және қайталанатын тапсырыстарды анықтайды. Сондай-ақ, бұл болашақта нарықтың кеңеюіне көмектеседі, себебі жаңа талаптар белгілі конфигурациялық құрылымға қосылады, ал басқа бір анықталмаған өнім құрылмайды.

Жиі қойылатын сұрақтар

Жеткізу орнының конфигурациясын соңғы жобалық тапсыруға кірістіріңіз

Халықаралық LED таңбасын жеткізу барысында локализация RFQ-дан өндіріске дейін және жеткізу кезеңіне дейін көрінетін болса, бұл процесстің болжануы оңайласады. Кернеу, жиілік, қосылу құрылғылары, сымдарды дайындау, бағдарламалық жасақтама нұсқалары, тілдік файлдар, белгілер мен арналған құжаттар бір ғана бақыланатын жоба жазбасымен байланысты болуы керек.

Өндіріске шығарылмас бұрын үш іс-әрекет тәжірибелік соңғы тексеруді қамтамасыз етеді:

• Электрлық бастапқы нүктені растаңыз. Арналған жерді, орнату орнын, нақты объектідегі кернеуді, жиілікті, электр кірісінің орналасуын және электрлік жауапкершілік шегін жазып алыңыз.
• Локализация пакетін блоктаңыз. Сымдар мен қосылу ақпаратын, бағдарламалық жасақтаманың тілін, нұсқаулықтың тілін, ескертетін белгілерді, қаптаудың тілін және қазіргі нұсқаларды растаңыз.
• Арналған құжаттар тізімін анықтаңыз. Бір жалпы сертификат пакеті әр нарыққа қолданылатын деп ұйғармай, қажетті сәйкестік, импорт, белгілеу және техникалық құжаттарды жазып алыңыз.
