למרות שהממדים של המסך וההגדרות של התצוגה נכונים, פרויקטים בינלאומיים של שלטים מ־LED עלולים להיתקל בבעיות באספקה. המתח, התדר, הסיום של הכבלים, שפת התוכנה, התוויות החשמליות, ההוראות והמסמכים המיוחדים לשוק עלולים להגיע בגירסה הלא נכונה. מסיבה זו, ספקים של שלטים LED הפעלת פרויקטים בין-גדריים דורשת רשומה אחת של תצורה ספציפית ליעד, לפני שהייצור מתחיל. המטרה המעשית פשוטה: לחבר את מדינת ההתקנה, הספק החשמלי בפועל באתר, שיטת החיבור, חבילת השפה, היקף התוויות והמסמכים הדרושים לפרויקט, לפני שההחלטות הללו מגיעות לשלב הייצור והאריזה.

גיליון תצורת מדינה מספק את הבקרה הזו. הוא אינו מחליף תרשימים חשמליים, מסמכי התקנה או ביקורת תאימות. במקום זאת, הוא רושם את השדות שמהם סביר להשתנות כאשר אותו פלטפורמה של שלט LED עוברת בין שווקים. כתוצאה מכך, צוותי ההנדסה, התיעוד, הייצור, בקרת האיכות, הלוגיסטיקה וצוותי ההזמנות החוזרות עובדים על בסיס אחד מאושר ליעד, ולא על פתקי דוא"ל מפוזרים.

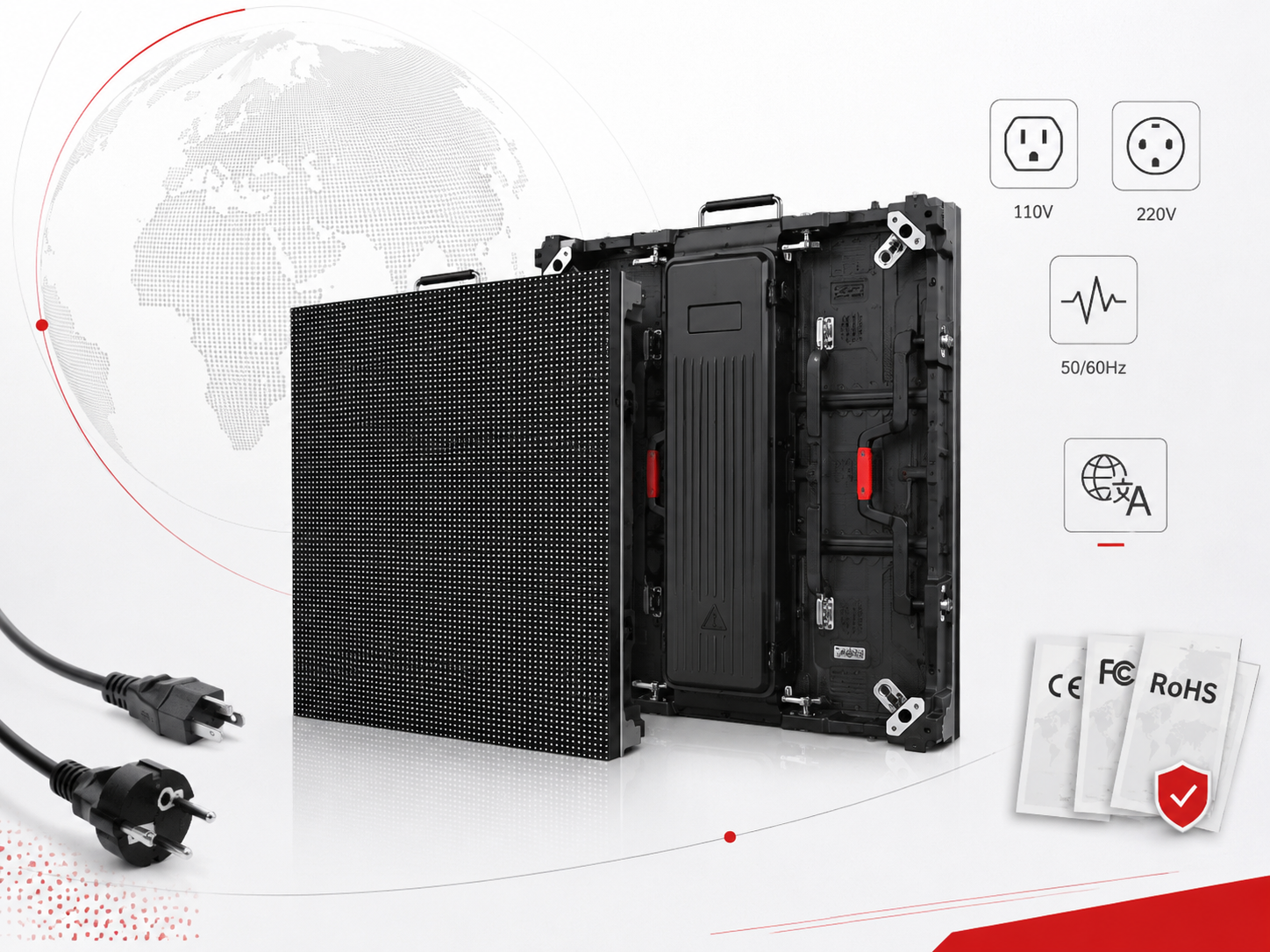

לאשר 110 וולט‏/220 וולט, 50 הרץ‏/60 הרץ ואת תוכנית הפצה לפני הייצור

ההטמעה החשמלית חייבת להתחיל לפני חיבורי armario, הכנת כבלים, אריזת אבזרים או עיצוב תווית הספק. מדינה יעד מספקת התייחסות ראשונית, אך שם המדינה לבדו אינו מגדיר את התנאים החשמליים בנקודת ההתקנה הסופית. מבנים מסחריים, אתרים קמעונאיים, מתקני תחבורה, מבנים זמניים, התקנות פרסום חיצוניות ומבנים תעשייתיים עשויים להשתמש בהסדרי חשמל שונים.

לפיכך, רישום הפרויקט חייב להתחיל במידע אמיתי מהאתר. הערה כגון 'פרויקט 220V' היא כללית מדי לבקרת ייצור. בחלק החשמלי יש לציין את מתח האספקה הנומינלי באתר, תדר הרשת, סידור הפאזות כאשר רלוונטי, מיקום כניסת החשמל, גבול החיבור, והאחריות לעבודות החשמל בצד העליון.

מתח המדינה הוא נקודת התחלה, לא הערך ההנדסי הסופי

פרויקט עשוי לה descriptions בתחילה כהתקנה של 110–120 וולט או 220–240 וולט. עם זאת, הערך המאושר צריך להגיע מתוכנית החשמל באתר או ממקור אחר מאושר בפרויקט. הבחנה זו הופכת חשובה כאשר התצוגה מחוברת למערכת הפצת חשמל קיימת בבניין, ולא לאספקת חשמל זמינה נפרדת.

אספקת החשמל הנכנסת משפיעה על יותר מאשר רק על ספק החשמל בתוך הארון. היא משפיעה גם על קבוצות מעגלים, תכנון כבלים, קופסאות הפצה, נקודות בידוד, תוויות חשמליות, הפניות לשרטוטים, ותחזוקה עתידית. לכן, נתוני האתר צריכים להישאר שדה מבוקר לאורך כל הפרויקט, ולא להיעלם לאחר שלב ההצעה.

שלטים גדולים דורשים לוגיקה של מעגלים, לא רק סכום כולל של הספק

לצורך תצוגה גדולה יותר, הערכת הספק כוללת אחת אינה מסבירה כיצד יש לחלק את ההתקנה מבחינה חשמלית. במקום זאת, על המסך אולי יידרשו מספר אזורי חשמל או ענפים מובחנים בבירור. כל ענף יכול להתאים לקבוצות ארונות, נקודות התפלגות ומקורות ציורים.

גישה זו תומכת בהתקנה ובתפעול עתידי. צוות תחזוקה יכול לבודד חלק אחד בלי לנחש איזו מעגל מזין את האזור הזה. באותו אופן, מסמכים להארוז ולכניסה לשימוש יכולים להשתמש במזהי מעגל זהים, מה שמצמצם את הסיכוי שתייתות בשטח וציורים הנדסיים יתארו את המסך באופן שונה.

להשאיר 50 הרץ או 60 הרץ גלויים ברשומה היעד

התדירות עלולה להיראות כתחום זניח כאשר רכיבים אלקטרוניים בודדים תומכים בתנאי רשת חשמל נפוצים. עם זאת, התקנה מלאה עשויה לכלול ציוד לורידת אוויר, מכשירי בקרה, רכיבי הפצה, חיישנים, ציוד עזר או ציוד אחר שמתאים לפרויקט ספציפי. שמירת התדירות ברורה מונעת ביקורת על חלק אחד של המערכת באופן מבודד.

השדה הזה גם עוזר בהזמנות חוזרות. התקנה קודמת עשויה להשתמש בהגדרת יעד אחת, בעוד שפריסה מאוחרת יותר עשויה להשתמש במדינה אחרת או בסביבת חשמל שונה. רישום התדירות הופך השוואה כזו לברורה במפורש, ולא מסתמך על הזיכרון.

לפרוד את חיווט התצוגה מהתחום החשמלי של הבניין

התחום בצד התצוגה יכול להגדיר את כניסות החשמל לקבינות, את הפצת החשמל הפנימית, את אזורי החשמל, את נקודות החיבור ואת המידע הנדרש להתקנה בשטח. בינתיים, המפסקים העליונים, מעגלי הבניין, הצינורות, המפסקים המנותקים, מערכות הקיבוע והאישורים החשמליים המקומיים עשויים להיות מחוץ לתחום אספקת התצוגה.

הגבול הזה חייב להיות גלוי לפני המשלוח. אחרת, צוותי ההתקנה עלולים לגלות ששני הצדדים של הפרויקט ציפו שהצד השני יספק את אותו הרכיב. חלוקה ברורה היא חשובה במיוחד במרכזים מסחריים, התקנות במרחבים ציבוריים, שלטים על חזיתות, פרויקטים תחבורה ותוכניות בנייה הכוללות מספר קבלנים.

התאמת פלגים, כבלים, טרמינלים ותוויות חשמל לשיטת ההתקנה

מתח תקין אינו מבטיח חיבור שדה תקין. השכבה הבאה של מיקוד עוסקת באיך שהחשמל מגיע פיזית לתצוגה. תבנית הפלג, אורך הכבל, כיוון יציאת הכבל, סגנון הטרמינל, סוג המחבר, ממשק הגולנד, התוית החשמל והסדר הפצה יכולים להשתנות בין יעדים או שיטות התקנה.

לכן, "סוג החיבור" הוא שדה תצורה צר מדי כשדה עיקרי. שדה מועיל יותר הוא "שיטת חיבור ההספק". הוא יכול לתאר חיבור דרך פלטת, חיבור דרך bornes, ממשק לקופסת חלוקה, חיבור קבוע (hardwired) או סידור אחר המוגדר על ידי הפרויקט.

אל תבחרו את הפלטת לפני שידוע גבול החיבור

תקנים של פלטות משתנים בין שווקים. עם זאת, רוב ההתקנות המסחריות הקבועות אינן מסתיימות בפלטת בסגנון ביתי. תצוגת חזית, לוח פרסום בחוץ, שלט המותקן על הקיר, מסך טמון או התקנה מבנית עשויים להתחבר דרך bornes, נקודת חיבור או מיכל חשמלי במקום זאת.

לפיכך, הכנת התוספות צריכה לעקוב אחר ממשק ההתקנה. זה מונע הכללת פלטות או ממירים מיותרים רק בגלל שהמשלוח הקודם השתמש בהם. זה גם שומר על עקביות של צמד הכבלים עם חיבור השדה שאושר.

כיוון יציאת הכבל ואורך הכבל עלולים ליצור יותר בעיות באתר מאשר הפלטת

הכנת הכבל חייבת לעקוב אחר התכנון המכאני. שלט המותקן על הקיר עשוי לכוון את החשמל ישירות דרך המבנה האחורי. להבדיל, התקנת עמוד עצמאי, גג, שקועה או אדריכלית עשויה לדרוש כיוון יציאה שונה ומסלול שירות.

רשומה שימושית של כבלים יכולה לכן לכלול:

• מיקום כניסת החשמל;
• כיוון יציאת הכבל;
• אורך הכבל הנדרש או נקודת הסיום;
• נתיב בין ארונות;
• ממשק של חגורת סגירה, מחבר או צינור;
• מיקום הטרמינלים;
• זיהוי המעגל או הכבל;
• גישה להחלפה או לתיקון עתידי.

המידע הזה מחשף בעיה בינלאומית מוכרת במשלוחים: הכבל שסופק עשוי להיות מתאים מבחינה חשמלית, אך לא מתאים פיזית להתקנה. כיוון היציאה הלא נכון או נקודת הסיום הלא נכונה עלולים ליצור שינויים בשטח שלא נדרשים, גם כאשר הדירוג החשמלי עצמו תקין.

זיהוי המגעים חייב להתאים לתרשים החשמלי

בלוקי מגעים נראים פשוטים, אך זיהוי לא ברור עלול להאט את העבודה בשטח. הפניה למגע שנראית בתוך הארון או בנקודת ההתפלגות חייבת להתאים לתרשים החשמלי שאושר. שמות מעגלים, אזורים בארון, הפניות להתפלגות ומזהי כוח נכנס יכולים כולם לעקוב אחר אותה לוגיקה של קביעת שמות.

ההסכמה המדויקת עשויה להשתנות. מה שחשוב הוא העקביות. טכנאי בשטח לא צריך לפרש שלושה שמות שונים עבור אותו חיבור, בין התוויות על הארון, תרשים החיווט והמסמך להתקנה.

התוויות לחשמל צריכות להיחשף כנתוני פרויקט טכניים

תווית חשמל עשויה להישאר על הציוד המותקן לאורך כל תקופת השימוש שלו. כתוצאה מכך, היא עלולה להפוך למקור מידע לתיקון ולא למידע זמני הקשור לחבישה. הניסוח הסופי חייב להתאים למתח, התדר, זיהוי המעגל, סידור החיבורים, שפת האזהרה וזיהוי המוצר כפי שאושרו.

התרגום חייב לעקוב אחר הגרסה הטכנית הסופית. אחרת, גם תווית שперjeta במדויק עלולה לתאר סידור חיווט מוקדם יותר. צמד של איור התווית עם הגרסה החשמלית מונע את סוג ההתנגשות הזה.

פלטפורמת מוצר

להפריד את פלטפורמת הארון מההגדרה היעדית

פורמט ארון ניתן לשחזור יכול לתמוך במספר פרויקטים בינלאומיים בלי להפוך למוצר שונה בכל שוק. עם זאת, גאומטריה זהה של ארון אינה משמעה קבוצות כבלים זהות, כניסות כוח, תويות, הוראות, חבילות תוכנה או דרישות מסמך.

העיקרון אותו עצמו חל גם בתכנון לוח תבליטים עם מסך LED הכיוון. אדריכלות המוצר יכולה להישאר יציבה, בעוד שמשתפי הפעולה המותאמים למדינה נמצאים בתוך רשומה של הלוקליזציה.

הצג תצוגת LED 960×960

תוכנת הבקרה, ההוראות, התוויות האזהרה וחבילות השפה לפי גרסה

הלוקליזציה הבינלאומית אינה מושלמת כאשר תוכן הפרסום מסוגל להציג את השפה היעד. שרשרת הפעלה מכילה שכבות שפה נוספות. תוכנת הבקרה, הוראות ההתקנה, קבצי התיקון, תוויות אזהרה, תוויות חשמליות, סימוני אריזה ומסמכים להעברת המערכת יכולים כל אחד לשמש תפקיד שונה.

כתוצאה מכך, שדה כללי אחד המסומן כ"שפה" אינו מספיק. לכל ממשק או מסמך חייבת להיות שפה וסטטוס גרסה משלה. זה נעשה חשוב אף יותר כאשר פריסה אחת מתבצעת בכמה מדינות או כשעובדי הטכניקה והאופרטורים היומיים משתמשים בשפות שונות.

הפרדת התוכן המוצג מהשפה של המערכת

השפה המוצגת במדיה תקשורית נפרדת מהשפה הזמינה בתוך תוכנת הבקרה. אותו הבחנה חלה גם על כלים לבקרת המניע, כלים להטמעה, פלטפורמות ענן, שערים לניהול מרחוק, תפריטי פירמה ויישומים לטלפונים ניידים.

לפיכך, בקרת השפה יכולה לכלול שדות נפרדים עבור:

• שפת המדיה המוצגת;
• שפת ממשק תוכנת הבקרה;
• שפת ההטמעה או ההגדרה;
• שפת ממשק התיקון;
• שפת הניהול מרחוק;
• שפת הדليل למשתמש;
• שפת תווית האזהרה;
• שפת תווית האריזה והמשלוח.

לצמד את חבילת השפה עם גרסת התוכנה

חבילת שפה מספקת בקרה מועילה רק כאשר היא תואמת את התוכנה או סביבת הבקר שהושקו. ניסוח הממשק, מבנה התפריטים, הפונקציות הזמינות, השפות הנתמכות והתאימות של ההתקן עלולות להשתנות בין הגרסאות. לכן, השפה שאושרה חייבת להישאר מקושרת לגרסה של התוכנה או לבנייה שנמצאת בשימוש בעת העברת הפרויקט.

זה גם מגן על חומרי האימון הבאים. מסמך הוראות שנוצר סביב בנייה מסוימת של תוכנה עלול להפוך לבלבולי לאחר עדכון הממשק. שמירת הגרסה לצד שדה השפה הופכת את השינוי הזה נראות בעת סקירת הזמנות חוזרות.

המדריכים צריכים לתאר את המערכת שהושקה, ולא מוצר כללי

מדריך יכול להיות תקין לשונית ועדיין להיות שגוי טכנית. לדוגמה, מסמך ישן עלול לתאר חיבור פלטת, בעוד שהפרויקט הסופי משתמש בחיבור טרמינלים. באופן דומה, תרשים התקנה עלול להציג סידור התפלגות מוקדם יותר לאחר ששינויים בוצעו בסידור המעגלים.

לפיכך, מסמכים של הפרויקט צריכים להתייחס למהדורה של החומרה שנמסרה, כאשר זה רלוונטי. עומק המדריך יכול להשתנות בהתאם להיקף, אך מידע קריטי בנוגע לפעולתו חייב להישאר עקבי עם התצורה הסופית.

בהתאם לפרויקט, חבילת ההעברה עלולה לכלול:

• הליכים להפעלה ולעצירה;
• הפניות לבידוד כוח;
• גישה לשליטה;
• העלאה או תזמון תוכן;
• התאמת בהירות;
• זיהוי מסך או ארון;
• הפניות לנתיבי כוח ואות;
• גישה לתיקון בסיסי;
• מידע על תמיכה טכנית שנקבע על ידי הפרויקט.

תווית אזהרה דורשת תרגום מבוקר

אזהרות טכניות מצריכות שליטה רבה יותר מאשר תוכן שיווקי רגיל, משום שאפשר שיפעלו על התנהגות בהתקנה ובטיפול. קובץ אזהרה בשפה המקורית המבוקר מספק לכל תרגום יעד הפניה יציבה.

כאשר נדרש סקירה מקומית או טכנית, ניתן לשמור את הניסוח שהוסכם ב hồ זה של הפרויקט. כך נמנעת יצירת מחדש של תרגומים הקשורים לבטיחות בכל משלוח או הזמנה חוזרת.

השתמשו ברשימה אחת של מונחים עבור התוכנה, ההוראות והתויות

שמות טכניים חייבים להישמר עקביים לאורך כל סדרת המסמכים. קופסת פיזור, כרטיס קליטה, בקר, ספק כוח, מודול, דלת טיפול, טרמינל ואזור Schrank לא צריכים להופיע בכמה שמות מתורגמים שונים.

רשימת מונחים מאושרת קצרה משפרת את העקביות ומקצרת את זמן הבדיקה. היא גם מקלת עדכוני תרגום עתידיים, משום שמונחים טכניים זהים אינם צריכים להיפתר מחדש עבור כל מסמך חדש.

הכן מסמכים ל-CE, FCC, RoHS ומסמכים אחרים בהתאם לצרכים האמיתיים של הפרויקט

ציטוטים בינלאומיים מכווצים לעתים קרובות את דרישות ההתאמה לתקנות לתבנית קצרה הכוללת בקשות לשמות מסמכים מוכרים. דרך קיצור זו עלולה ליצור בלבול, משום שרשומות שונות עוסקות בשאלות רגולטוריות שונות. הרלוונטיות שלהן עשויה להשתנות בהתאם לשוק היעד, תצורת הציוד, אדריכלות ההספק, אפשרויות רדיו או תקשורת, תגיות המוצר, אחריות הייבוא והיקף ההתקנה.

השאלה המועילה אינה פשוט: "באילו אישורים יש?" אלא: לאילו רשומות יש צורך בפועל עבור היעד ולתפיסה הספציפית שסופקה. כך נקשרת עבודת התיעוד למסירת הפרויקט ולא הופכת את הפריט לרשימת ביקורת כללית של אישורים של ספק.

התחל במטריצת דרישות היעד

מטריצת דרישות היעד יכולה לפרט קטגוריות של תיעוד לפני השחרור לייצור. בהתאם להיקף הפרויקט, קטגוריות אלו עשויות לכלול הצהרות, דוחות טכניים, זיהוי מוצר, רשומות הקשורות לחומרים, מידע חשמלי, רשומות ציוד רדיו, תוויות, מסמכים לייבוא, תרשימים להתקנה או רשומות הנדסיות שמיוצרות באופן מקומי.

לא כל פרויקט דורש את כל הקטגוריות. לכן, סטטוסים כגון 'נדרש', 'אינו נדרש', 'ממתין לאישור', 'סקירת מקומית' ו'לא רלוונטי' הם מועילים יותר מאשר תיקייה גדולה מדי שכוללת קבצים שאינם קשורים.

השאר את סקירת ה-CE קשורה לקונפיגורציה המדויקת והלשווקים המסוימים

כאשר דרישות ה-CE רלוונטיות, סקירת הפרויקט צריכה להתחיל מהציוד שהושלם ומהיקף הפרויקט הרלוונטי. ספק כוח, בקר, התקן אלחוטי, סידור מעטפת או שינוי אחר בקונפיגורציה עשוי להשפיע על רשימת המסמכים הטכניים שדורשים סקירה.

לפיכך, לא יש להתייחס ל-CE כאל חבילת מסמכים כלל עולמית. על הפרויקט להגדיר אילו הצהרות, דוחות, סימונים, רישומים טכניים או קבצים תומכים נדרשים ליעד הספציפי. פרשנות רגולטורית חייבת להישאר באחריות הממונה המוסמך, כאשר נדרש.

בחנו את הדרישות הקשורות ל-FCC ביחס לאלקטרוניקה האמיתית

לפרוייקטים הנכנסים לארצות הברית, יש לקחת בחשבון היבטים אלקטרוניים ותדרי רדיו בהתאם לציוד שבמערכת שמיועדת למשלוח. אלקטרוניקה בקרתית, מודולים אלחוטיים, מכשירי תקשורת, מעבדים או רכיבים אחרים עלולים לשנות את היקף הביקורת.

לכן, קובץ כללי ששמו 'FCC' לא אמור להחליף את אפשרות המעקב אחר התצורה. ברשומות הפרויקט יש לזהות את הציוד הרלוונטי ולאחר מכן לקשר אותו לכל אישור, תו תג, דוח או מידע תומך שדורש הפרויקט.

יש לשמור את הרשומות הקשורות ל-RoHS בנפרד מהראיות לבטיחות חשמלית

תיעוד קשור ל-RoHS עוסק בחומרים מוגבלים ולא מהווה שם נוסף לבדיקות בטיחות חשמלית. לכן, ההצהרות המבוקשות, רשומות הרכיבים, מידע על החומרים או דוחות תומכים צריכים להישאר מקושרים למטרתם האמיתית.

הדבר נהיה חשוב במיוחד כאשר רכיבים מבוקרים משתנים. בקר חדש, ספק כוח, מחבר, כבל או מודול אלקטרוני עשויים לדרוש ביקורת תיעוד גם כאשר הקופסה הנראית נותרת ללא שינוי.

להתאים מסמכים לתצורת מוצר ניתנת לזיהוי

דוח עשוי להיות אמתני ומועיל טכנית גם אם הוא שייך לקונפיגורציה אחרת. זה הופך לבעיה פרקטית כאשר מספר פרויקטים משתפים משפחות דומות של ארונות או שמות מוצרים. לכן, בקרת המסמך חייבת להשוות את הרשומות מול המשלוח המתוכנן.

שדות זיהוי שימושיים יכולים לכלול:

• זיהוי מודל או מוצר;
• קונפיגורציה שנבדקה או שהוכרזה;
• ארכיטקטורת כח;
• בקרות וציוד תקשורת;
• מודולים אלחוטיים, במקרה של רלוונטיות;
• גרסת רכיב רלוונטית;
• מספר דוח وتאריך;
• סטטוס אישור או סקירת הפרויקט.

עיצוב התוויות צריך להיכנס לاستعراض לפני האריזה

דרישות התאמה והיבוא עלולות להשפיע על תוויות המוצר הפיזיות. לפלטת השם עשויות להיות דרישות זיהוי מודל, מידע חשמלי, נוסח ספציפי ליעד, אזהרות או נתונים אחרים מאושרים של הפרויקט. כתוצאה מכך, עיצוב התוויות שייך לתהליך שחרור הפרויקט המנוהל.

ההבחנה הזו חשובה לספקים של לוחות איתור LED העובדים במספר שווקים. 'מסמכים זמינים' מתאר ספריית מסמכים. 'מסמכים ותוויות הנדרשים ליעד זה' מתאר דרישה לשיחרור פרויקט. השאלה השנייה היא זו שמונעת בעיות בשטח.

להפוך את דף תצורת המדינה לנקודת הבקרה למקומיזציה

גיליון תצורת המדינה צריך להיות במרכז בקרת המשלוחים הבינלאומיים. אין צורך שיכלול כל פרט הנדסי. במקום זאת, עליו לזהות את המידע הרגיש ליעד ששרטוטים הנדסיים, קבצי שפה, תוויות, מסמכים, רשימות אריזה והזמנות חוזרות חייבים לעקוב אחריו.

מבנה זה הופך את הלוקליזציה לתהליך פרויקטי נראתי. כמו כן, הוא מפחית את התלות בזכרון הפרטני. כאשר אדם אחד עוזב את הפרויקט או כאשר הזמנה חוזרת מגיעה חודשים לאחר מכן, התצורה שאושרה נותנת אפשרות להבנה.

התחל בזהות הפרויקט לפני שמוסיפים שדות טכניים.

תצוגות דומות יכולות להופיע בכמה פרויקטים פעילים בו זמנית. לכן, גיליון התצורה צריך להתחיל בזהות בלתי אמיגואית. שם הפרויקט, מספר הפרויקט, היעד, מיקום ההתקנה, תצורת המוצר, הפניה לשליטה, סדרת ייצור, גרסאות המסמכים וסטטוס האישור מהווים נקודת התחלה מעשית.

השדות האלה מונעים מהסט של הכבלים, האמנות להזהרה, קובץ השפה או חבילת המסמך של שוק אחד להיכנס למשחת אחרת. הם גם מקלים משמעותית על אפשרות המעקב מאוחרת יותר כאשר מספר סדרות משתפות ציוד דומה.

לסמן שדות לא ידועים במקום להסתיר אותם

לא כל השדות יהיו זמינים בשלב ההצעה הראשון. זה תקין. עם זאת, תא ריק עלול להראות כאילו הושמט בכוונה. מערכת ברורה יותר משתמשת במצבים נראים כגון מאושר, בהמתנה לאישור, סקירה מקומית, לא נדרש, ולא רלוונטי.

גישה זו הופכת את אי הוודאות לפריט פרויקט פתוח. כל שדה שלא נפתר יוכל אז לכלול פונקציה אחראית ונקודת החלטה נדרשת לפני שחרור חשמלי, שחרור עיצוב, שחרור מסמכים או משלוח.

נתוני מוצר סטנדרטי והבדלים לפי מדינה צריכים להישאר נפרדים

עבור תוכניות בינלאומיות חוזרות, בסיס מוצר יציב יכול להכיל מידע משותף על ארון, מודול, בקרות, שירותים ומידע מכני. התצורה היעדתית תוכל לאחר מכן לרשום מה משתנה בפועל בין שווקים.

לדוגמה, אדריכלות הארון עלולה להישאר ללא שינוי, בעוד שנקודת הסיום של הכבל, החיבורים, סידור הטרמינלים, שפת ההתראה, חבילת התוכנה, המסמכים והתייקיות למשלוח ישתנו. שיטה זו תומכת בתוכנית שלט מוביל בקנה מידה גדול, בלי להפוך כל יעד למקור מוצר ברמה עליונה.

להשתמש בגיליון כשער שחרור ולא כארכיון

גיליון תצורת מדינה יוצר מעט ערך אם הוא מושלם לאחר המשלוח. במקום זאת, החלקים הרלוונטיים שלו צריכים לשלוט בזמן שבו אפשר להעביר את העבודה הפרויקטית לשלב הבא. שדות החשמל צריכים להתייצב לפני הכנת החיווט. שדות השפה והתוויות צריכים להתייצב לפני ייצור האמנות. הרשומות הטכניות המבוקשות צריכות להיות ידועות לפני אריזת המסמכים הסופית.

פרויקט פרקטי יכול להשתמש בארבע נקודות שחרור פשוטות:

גיליון תצורה למדינה ניתן ליישם באופן מעשי עם סדר השדות הבא:

פורמט גיליון העבודה המדויק עשוי להשתנות, אך נתיב המידע חייב להישאר מוכר בפרויקטים השונים. גרסת מינימום יכולה להשתמש במבנה הבא:

למנוע הזמנות חוזרות שמשתמשות בקונפיגורציה הלא נכונה של המדינה

ההזמנה השנייה נראית לעתים קרובות פשוטה יותר מהראשונה, מכיוון שהשרטוטים והמסמכים כבר קיימים. למעשה, ייצור חוזר יוצר סיכון שונה: מידע ישן עלול להיעתק ללא בדיקה אם יעד או הקונפיגורציה השתנו.

המשלוח הבא עלול להשתמש במדינה אחרת, בבניית תוכנה אחרת, בממשק כבל אחר, בשפה אחרת להזהרות או ברכיב מבוקר ששינה את תיאורו. כתוצאה מכך, ההוראה "כגון ההזמנה הקודמת" אינה מספיק מדויקת להוראות ייצור.

לנעול בסיס מקובל לאחר המשלוח הראשון

לאחר קבלת הפרויקט, הקונפיגורציה הסופית יכולה להפוך לבסיס להזמנות עתידיות. הבסיס הזה צריך לתאר את מה שנמסר בפועל, ולא את מה שצויין בהצעת מחיר מוקדמת או בשרטוט ראשוני.

בסיס שימושי יכול לשמור על:

• שרטוטי ארונות ומערכות חשמל סופיים;
• הכנסות זרם ודרך החיבור;
• מידע על כבלים וטרמינלים;
• תצורת הבקר;
• הפניות לתוכנה ול펌וואר;
• קובצי שפה מאושרים;
• עדכונים להנחיות ולתיוגי אזהרה;
• עיצוב המוצר והאריזה;
• אינדקס המסמך הסופי.

השוואת ההזמנה הבאה שדה שדה;

ההזמנה הבאה יכולה להתחיל מהבסיס שהתקבל, אך על כל שדה שמתאים ליעד יש לעדכן את מצבו הנוכחי. לעיתים קרובות די במערכת השוואות פשוטה: ללא שינוי, שונה, דרישה חדשה, דרישה שנמחקה או בהמתנה לאישור.

השוואה זו מהירה יותר מאשר בניית הפרויקט מחדש מאפס. במקביל, היא מונעת את החדירה של הנחות ישנות של מדינה מסוימת לשוק חדש, רק בגלל שמודל הארון או גודל המסך נשארים זהים.

החלפת רכיבים חייבת להפעיל סקירת לוקליזציה;

החלפת רכיבים עשויה להיראות בלתי קשורה ליעד. עם זאת, החלפת ספק כוח, בקר, מודול אלחוטי, כבל, חיבור, טרמינל, התקן קירור, חיישן או אבזר תקשורת עלולה להשפיע על ציורים, תאימות תוכנה, תוויות, תיעוד או רשומות התאמה.

התשובה הנכונה אינה להניח שכל שינוי ברכיב יוצר בעיה רגולטורית. במקום זאת, השינוי צריך להפעיל סקירה מוגדרת. לאחר מכן, פונקציות הטכנולוגיה והتوثיקציה הרלוונטיות יכולות להחליט האם יש לעדכן את דף תצורת המדינה או את חבילת המסמך.

לשנות תוכנה זוכות אותה דיסציפלינה של גרסאות

עדכון תוכנה יכול לשנות את מבנה התפריט, את השפות הנתמכות, את תאימות המכשירים, את צעדי הפעלה, את פונקציות הניהול המרוחק או את פורמטים של תצורות שנשמרו. לכן, סקירת הזמנה חוזרת צריכה להשוות את בניית התוכנה לבסיס שהתקבל.

אם גרסת התוכנה משתנה, ייתכן ש Manuals קשורים, צילומי מסך, קבצי שפה, חומרי הדרכה ותצורות גיבוי גם כן ידרשו סקירה. זה נעשה חשוב במיוחד בתוכניות רב-ארציות המשתמשות באותה פלטפורמת חומרה במשך מספר שנים.

לספק לכל ערכת אביזרים ליעד זהות ברורה

ייתכן שמספר יעדים ישתמשו בכבלים, חיבורים, תוויות, הוראות או אריזות אבזרים דומים למראה. התבססות על המראה יוצרת סיכון מיותר באריזה. במקום זאת, פריטים ממויינים לפי יעד יכולים לכלול קוד פרויקט, קוד יעד או מזהה אחר מבוקר שמתאים לגלגול תצורת המדינה.

כך משפרים גם את קבלת המשלוח. ניתן לבדוק את ערכת היעד מול זהות פרויקט מוגדרת במקום להסתמך על זיכרון או השוואה ויזואלית.

להשתמש באימות לפני המשלוח כדי לזהות שגיאות ממויינות לפני השילוח

הבדיקה במפעל מאשרת שמסך התצוגה עובד. למסירת הפרויקט הבינלאומי יש צורך בבדיקה נוספת אחת: האם המערכת המארזת תואמת את תצורת היעד שאושרה. אימות זה צריך להשתמש בגיליון תצורת המדינה במקום בקבוצה נפרדת של הנחות שנוצרו במהלך האריזה.

הבדיקה הסופית לא צריכה לחזור על כל בדיקות ההנדסה. במקום זאת, היא צריכה להתמקד בשדות שעלולים להשתבש ביותר כאשר פלטפורמת תצוגה אחת משרתת מספר שווקים.

לאמת את זהות החשמל

הבדיקה החשמלית הסופית יכולה להשוות את תצורת הייצור, שיטת החיבור החיצוני, סט הכבלים, סידור הטרמינלים או הקונקטורים, התוויות החשמליות, התוספות להפצה והגרסה של התרשים לתיעוד האישור של המדינה.

תמונות יכולות לתמוך באימות הזה כשזה מועיל, במיוחד עבור חיבורים או תוויות מותאמים אישית. עם זאת, התמונות צריכות לשמש כתוספת לתיאור הכתוב של התצורה ולא להחליפו.

לאמת את התוכנה, קבצי השפה והגדרת הגיבוי

חבילת ההעברה חייבת לכלול את הפניות לתוכנה שאושרו, את תצורת הבקר, את פרטי התוכנה הקבועה (firmware) וקובצי הפרויקט שנשמרו, לפי הצורך. אם מיפוי מסך או תצורת גיבוי שייכים לפרויקט, זהותם חייבת להתאים לחומרה שסופקה.

השפה גם היא חלק מהבדיקה הזו. מסך יכול לפעול כראוי, בעוד המנואל השגוי או חבילת המתקין נמצאים עדיין בתיקייה הדיגיטלית. השוואת רשימת הקבצים הסופית לשדות השפה שאושרו תזהה שגיאה זו לפני ההעברה.

לאשר את חבילת המסמך המבוקשת, ולא להוסיף כל דוח זמין.

כל מסמך המבוקש חייב להופיע באינדקס המסמך הסופי. במקביל, לא ישולבו דוחות שאינם קשורים רק כדי שהחפיסה תיראה שלמה יותר. חבילת העברה קצרה וניתנת לעקבה קלה יותר לבדיקה.

זה שימושי במיוחד כאשר צוותי הפרויקטים חוזרים לקבצים מאוחר יותר. אינדקס מסמך ברור מסביר מה שייך למערכת שסופקה, במקום להשאיר עשרות דוחות ששמם דומה ללא הקשר.

השתמש במטריצה מרכזית עבור השיקולים למספר מדינות

תוכניות למספר מדינות יוצרות אתגר נוסף. פלטפורמת תצוגה אחת עשויה לעבור במספר יעדים, בעוד שהממשק החשמלי, שפת התוכנה, תוויות האזהרה, התיעוד, האריזה או הבדיקה המקומית משתנות.

מטריצת השיקול המרכזית שומרת על ההבדלים האלה ברורים לעין. מידע יציב על המוצר יכול להישאר ברמה של הפלטפורמה, בעוד שדות שקשורים ליעד מסוים מופיעים בעמודות נפרדות. כך ניתן להשוואה מהירה מהנדסים ולוגיסטיקה, בלי להסתיר את הרשומות הבודדות של כל מדינה.

המטריצה היא כלי השוואה ולא קיצור דרך רגולטורי. מתח דומה, סוג חיבור, תבנית מוצר או שפה דומים אינם מהווים הוכחה לכך ששווקים שניים חולקים את אותם דרישות ייבוא, תוויות, חשמל או התאמה.

לכן, שדות ההתאמה והאישורים המקומיים חייבים להישאר ספציפיים ליעד. כאשר יש צורך לפרש את התקנות המקומיות, על הממונה המוסמך המתאים לאשרר את הדרישה הסופית.

להתחיל את הלוקליזציה בשלב בקשת הצעת מחיר (RFQ)

הלוקליזציה הופכת קשה יותר כאשר הבדיקה המפורטת הראשונה מתרחשת לאחר תכנון הייצור. שלב בקשת הצעת המחיר הוא נקודת זמן טובה יותר לחשוף מידע חסר ליעד, מכיוון שניתן עדיין לבדוק שדות פתוחים ללא הפרעה לייצור.

הצעת המחיר אינה דורשת כל הפרטים המקומיים ביום הראשון. עם זאת, מידע מאושר והנחות חייבות להישמר מופרדות בבירור. כך קל יותר לנהל את השינויים הבאים.

להוסיף שדות רגישים ליעד לתיאור הפרויקט הראשוני

תיאור מוקדם של הפרויקט שיכול להיות שימושי כולל:

• מדינת היעד ואזור ההתקנה;
• סביבת ההתקנה;
• מתח האתר אשר אושר או צפוי;
• תדר הרשת;
• שיטת חיבור החשמל הצפויה;
• שפת ממשק התוכנה;
• שפת המנuales והתיוגים להזהרה;
• דרישות מסמך ידועות;
• מוכר ידוע או דרישות תווית מוצר;
• התקנה ו האחריות החשמלית המקומית.

להשאיר שדות לא מתורגמים במצגת הצעת המחיר.

שדות לא מוגדרים עלולים להשפיע מאוחרת יותר על כבלים, אביזרים, עבודה הנדסית, עיצוב תווית, מסמכים, הכנת תוכנה או אריזה. לכן, שדה פתוח חייב להישאר גלוי במקום להתהפך באופן שקט לברירת מחדל של המפעל.

הערה כגון "שיטת חיבור החשמל בתהליך קביעת החלטה" או "שפה של המנואל בתהליך קביעת החלטה" נותנת לפרויקט את ההחלטה הבאה בבירור. זה שימושי יותר מאשר לחפור פרטים לא פתורים בתוך הערה ארוכה בהצעת המחיר.

לא תמיד היעד דורש גרסה נוספת של המוצר.

הבדלים בינלאומיים רבים נמצאים מחוץ לארכיטקטורת התצוגה העיקרית. סטים של כבלים, ציוד חיבור, תוויות חשמליות, שפת תוכנה, מדריכים, אריזה ומסמכים יכולים להשתנות תוך כדי שהפלטפורמה של הארון והמודול נשארת יציבה.

הפרדת פלטפורמת המוצרים הסטנדרטית מהשניות הנקבעות ליעד מסייעת בייצור נקי יותר ובהזמנות חוזרות ברורות יותר. זה גם תורם להרחבה עתידית לשוק, מאחר שדרישות חדשות יכולות להתווסף למבנה התצורה הידוע במקום ליצור מוצר אחר שהגדרתו חסרת דיוק.

שאלות נפוצות

להכניס את תצורת היעד כחלק מהעברת הפרויקט הסופית

המסירה הבינלאומית של שלטים מ־LED הופכת צפוייה יותר כאשר הלוקליזציה נותרת גלויה מהביקוש הראשוני (RFQ) דרך הייצור והמשלוח. מתח, תדר, חומרת החיבורים, הכנת כבלים, גרסת התוכנה, קבצי השפה, התוויות והמסמכים ליעד צריכים להיות tous מחוברים לרישום פרויקט מבוקר אחד.

לפני שחרור לייצור, שלוש פעולות מספקות בדיקה סופית מעשית:

• לאשר את נקודת ההתחלה החשמלית. לרשום את היעד, את מיקום ההתקנה, את המתח בפועל באתר, את התדר, את סידור כניסת החשמל ואת גבול האחריות החשמלית.
• לנעול את חבילת הלוקליזציה. לאשר את פרטי הכבל והחיבורים, את שפת התוכנה, את שפת הדليل, את תוויות האזהרה, את שפת האריזה ואת הגרסאות הנוכחיות.
• לציין את רשימת המסמכים ליעד. לרשום את הקבצים הנדרשים לאישורים, לייבוא, לתוויות ולטכניקה, מבלי להניח שחבילת אישורים כללית אחת מתאימה לכל השווקים.
