פתח אדריכלי יכול להיות מדויק למילימטר ועדיין להיות ממד ייצור גרוע עבור מסך LED בגודל מותאם אישית . ברגע שמידות האתר כבר ידועות, העבודה החשובה משתנה מהמדידה לתרגום. הרוחב והגובה הזמינים חייבים להפוך למודולים של מסך LED שלמים, שורות וטורים מעשיים של תאים, תכנון תמיכה שמייצר שירות יעיל, ותנאי קצה מכוונים. רשת טובה לא מאלצת את האלקטרוניקה למלאת כל מילימטר שנותר. במקום זאת, היא מוצאת את המסך הניתן לייצור בצורה הנקייה ביותר בתוך המרחב האדריכלי.

ההבחנה הזו חשובה כי פס צר שנותר יכול להיראות זניח בתרשים, אך ליצור עומס מהנדסי לא פרופורציונלי. גלוי מאוזן עשוי לדרוש רק פרט גימור פשוט. הסרת אותו גלוי באמצעות ארון מיוחד עלולה להשפיע על נקודות ההרכבה, החיבורים החשמליים, חלקי החילוף, המבנה והתחזוקה. המטרה של תכנון רשת הארגונים היא לזהות את הקומפרומיס הזה לפני שהצעת המחיר הופכת לתכנון ייצור.

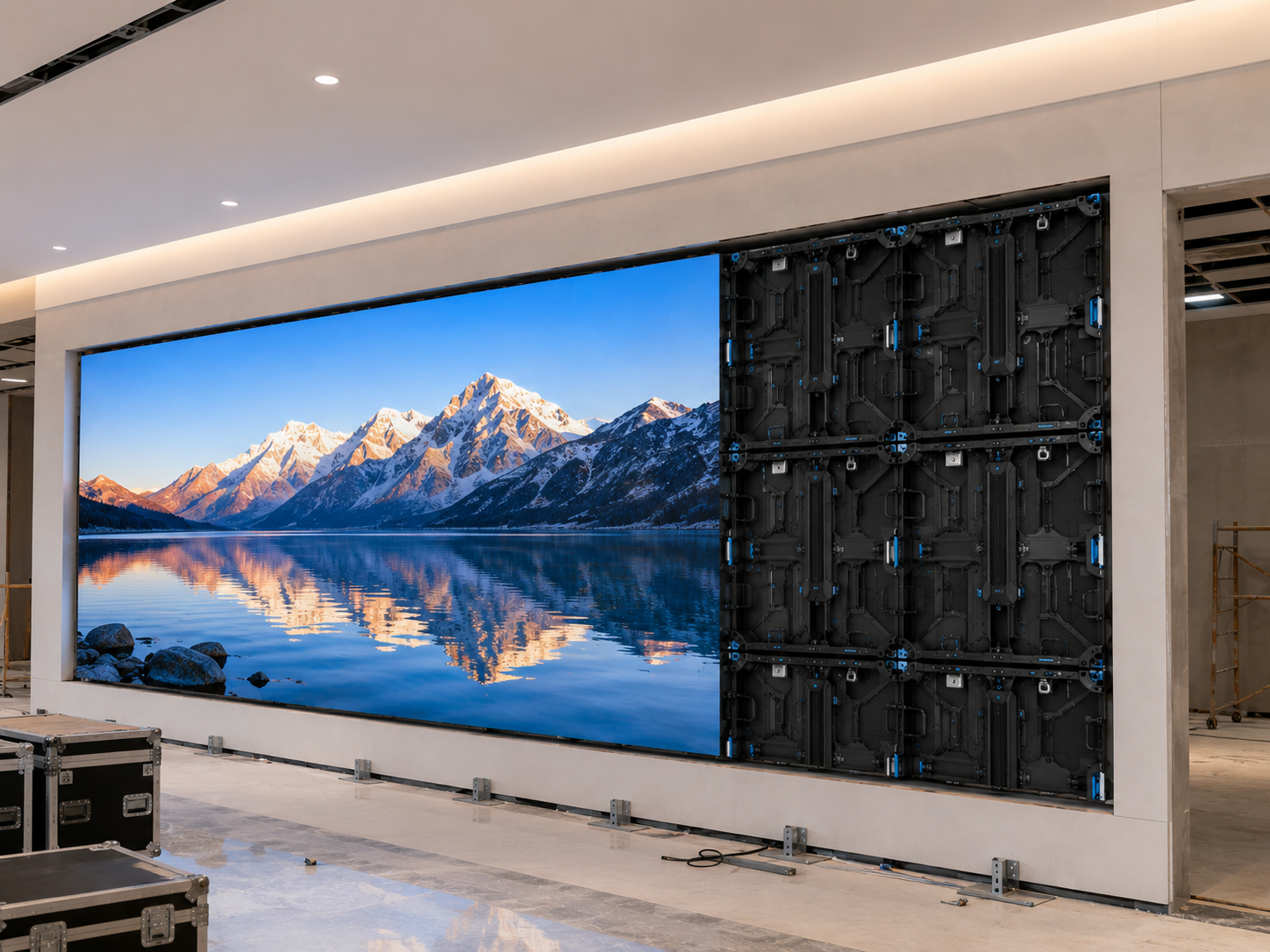

בניית רשת ארגונים של LED ניתנת לייצור מתוך הפתוח הנמדד

לאחר שמדדו את הפתיחה, הרוחב והגובה שלה הופכים לגבולות ולא לממדים מוכנים מראש של המפעל. ציוד LED אינו מתנהג כמו חומר גלוי שאפשר לעצור בכל נקודה נוחה. התצוגה גדלה בצעדים פיזיים של מודולים, ומודולים אלו חייבים להיכנס לתאים תפעוליים. אם עדיין לא אושרו הרוחב הקטן ביותר, הגבול העמוק או מרחב השירות, השלימו את בדיקת מדידת מסך ה-LED בגודל מותאם לפני שמקבעים את הרשת.

למקרים בהם נדרשת גמישות רבה יותר מאשר תצורה סטנדרטית פשוטה, תצוגת led מותאמת אישית הכוון מספק את נתיב הפרויקט הרלוונטי. גם אז, התאמה אישית אינה דורשת שכל רכיב יהיה ייחודי. ברוב המערך המוצלחים, הליבה האלקטרונית נשארת סדירה בעוד שפרטי האדריכלות הסביבתיים מטפלים בשאר השוני.

התחל עם מודולים שלמים, לא עם המילימטרים האחרונים.

השאלה המועילה להתחלה היא כמה מודולים שלמים יכולים להיכנס אופקית ואנכית. מודול מכיל גבול מוגדר של לוח מעגלים מודפסים (PCB), מטריצת פיקסלים, חיבורים, נקודות הרכבה ומערך אלקטרוני. האלמנטים האלה נותנים לגודל הפיזי של המודול משמעות בתהליך הייצור.

לאחר שהמטריצה של המודולים הגיונית, השלב הבא הוא קיבוץ המודולים האלה לתאים. הרמה השנייה הזו חשובה מכיוון שהתא קובע כיצד מותקנת התצוגה, איך היא נמתחת, איך היא מחוברת, איך היא מתואמת וכיצד היא מתוחזקת. מסך יכול להכיל מספר נקי של מודולים, ובכל זאת להשתמש בפריסה מכנית לא נוחה אם קיבוץ התאים לא תופס טוב.

המטרה אינה פשוט למקסם את מספר המודולים בתוך הפתיחה. במקום זאת, המטרה היא למצוא מטריצה שחוזרת על עצמה שמשאירה היקף נשלט ושמאחזת את המערכת המכנית ברורה ומובנת. ההבדל הזה הופך את התרגיל בממדים להחלטה הנדסית.

השארית מהחישוב הזה איננה בעיה אוטומטית. ערך קטן עשוי להפוך לתנאי גילוי מבוקר או חיתוך. ערך גדול בהרבה עשוי להציע להשוות פורמט אחר של תאים.

זה גם הסיבה שבגינה יש להתייחס לעיגול בקפידה. עיגול ממד אדריכלי למידה נוחה ביותר לתצוגה עלולה להסתיר את העובדה שמספר התאים השתנה. עדיף להציג את מטריצת התאים המדויקת ואת הפער הקצה הנוצר, כדי שהסחורה-המתקבלת תישאר גלויה.

מספר התאים משתנה יותר מאשר הרוחב הסופי

הוספת עמודה אחת של תאים משנה את הרוחב הפיזי, אך ההשפעה ממשיכה מעבר לפרונטון הקדמי. עמודה נוספת מוסיפה חיבורים בין תאים, מקבעת מיקומים, חיבורי חשמל ואותות, התייחסויות מבניות ועבודות התקנה. אותו עיקרון חל גם כאשר מוסיפים שורה נוספת של תאים בכיוון האנכי.

בינתיים, תאים גדולים יותר ופחותם יכולים לצמצם את מספר החיבורים, אך הם משנים את תנאי הטיפול והתמיכה. יחידה פיזית גדולה יותר עשויה להיות נוחה בהתקנה קבועה אחת, וא menos נוחה באתר מוגבל אחר. מסיבה זו, גודל התא חייב להיערך כחלק מהמערכת להתקנה, ולא רק כממד בודד.

השוו את הגדלים האמיתיים של הארון לפני מעבר לחומרת קצה מותאמת

פורמטים שונים של ארון יוצרים ריתמים ממדיים שונים. גודל קטן יותר של ארון יכול להציע שילובים רבים יותר בתוך פתח קבוע. פורמט גדול יותר יוצר פחות חיבורים, אך הקפיצה מהרוחב הראשון בתבנית החוקית לשלישי הבא גדלה.

שני הפניות למוצרים אמיתיים להלן מדגימות את עיקרון הממדים הזה בלבד. אינן مواפיינים ניתנים להחלפה או המלצות אוטומטיות. יש לבדוק בנפרד את דקיקת הפיקסלים, סידור המודולים, שימוש פנימי או חיצוני, כיוון השירות, מבנה הארגז, שיטת התמיכה ויישום הפרויקט, לפני שכול אחד משני הפורמטים נכנס להצעת מחיר.

مرجع خزانة 500×500

הוספת 500 מ״מ יכולה ליצור יותר שילובים אפשריים של רוחב וגובה בתוך גבול אדריכלי קבוע. מוצר זה, המיועד לשימוש בחוץ, משמש כהתייחסות ממדית; המרחק בין הרכיבים (pitch), הסידור המודולרי, התמיכה, הגישה לשירות, היישום והמספר הכולל של המפרדים עדיין דורשים סקירת פרויקט.

הצג ארון 500×500

مرجع خزانة 960×960

ארון חוזר בגודל 960 מ״מ יכול ליצור מטריצה פשוטה יותר להתקנה קבועה בפרויקט מתאים. כל יחידה נוספת משנה את הרוחב או הגובה הכולל בכמות גדולה יותר. יש להתייחס לארון זה כאל מסלול תומך נפרד, ולא כתחליף ישיר לארון المرجعي 500 × 500.

הצג תצוגת 960×960

למה פתח אדריכלי מדויק אינו בהכרח גודל מסך ייצור

שרטוטים אדריכליים משתמשים בממדים מדויקים מסיבה טובה. קירות שקופים, לוחות אבן, סיום קירות, עבודות מתכת, עבודות עץ ופתחים מבניים כולם דורשים התאמה ברורה. עם זאת, המדויקות הזו אינה אומרת שהמספר הזה צריך לעבור ישירות לייצור מסכים LED.

הממד האדריכלי הוא רציף. הוא יכול להסתיים בכל מקום שדורש שרטוט הפרויקט. מסך LED הוא גרנולרי. הגודל הפיזי שלו משתנה כאשר מוסיפים או מסירים מודול או ארון שלם. שני המערכות האלה מתאימות בדיוק רק כאשר הממד האדריכלי תואם במקרה את רשת ה-LED שנבחרה.

מלבן בתוכנת CAD עלול להסתיר את הסתירה האמיתית בייצור.

במבט חזיתי, ניתן לצייר כמעט כל מלבן כך שיתאים למלבן אחר. הסתירה נגלית רק כאשר קווי הגבול של המודולים ומחברות הקופסאות מופיעים בתוך אותו תרשים. רוחב שנראה סביר לחלוטין בתכנון יכול להסתיים באמצע קופסה סטנדרטית.

בנקודה זו, לעיצוב יש מספר אפשרויות: רוחב ה-LED הפעיל יכול להשתנות במעט; ניתן למרכז את הרשת עם גילוי מבוקר; ניתן לבדוק פורמט או יישור אחר של ארונות תומכים; לחלופין, ניתן לפתח פתרון מיוחד לצלע אם האדריכלות דורשת באמת גבול חזותי צמוד יותר.

אף אחת מהאפשרויות הללו לא אמורה להיסתר בתוך ממד כולל אחד. הפרויקט נהיה קל יותר לתיאום כאשר ההבדל מוצג במפורש והפתרון הנבחר מוסבר בבירור.

הרצועה הנותרת הקטנה ביותר עלולה ליצור את השינוי הגדול ביותר

שארית צרה לעתים קרובות מושכת יותר תשומת לב מאשר שזוכה לה. מטריצה של ארון מלאה עלולה להשאיר רק פס צנוע באחד הצדדים של חריץ. חזותית, הפס הזה עלול להיראות כבעיה פשוטה שיש למחוק.

פנימית, עם זאת, הקטנת רוחב הארון עלולה להשפיע על סידור המודולים, על הציוד המקבל, על שטח רכיבי ההספק, על החיבורים, על חורי ההתקנה, על המבנה האחורי ועל נתיבי הכבלים. לכן, שינוי חזותי קטן אחד עלול להביא ליצירת סוג חדש של חלק מכני בכל תיעוד הפרויקט.

זה לא אומר שאדריכלות של ארגזים מותאמים בצירים צרים היא בלתי נאותה באופן מהותי. זה אומר שהיתרון האדריכלי חייב לzasקף את ההשלכות ההנדסיות. אם חשיפה מאוזנת של 20 או 30 מ"מ יוצרת תוצאה חזותית זהה לארון קצה מורכב, הגישה הפשוטה עלולה לספק ערך רב יותר לאורך כל מחזור החיים של השירות.

גודל ה-LED הנראה וגודל התיבה לא צריכים לחלוק תוית אחת.

הביטוי "גודל המסך" הוא לעתים קרובות רחב מדי להתקנה אדריכלית. למשטח ה-LED הנראה יש רוחב וגובה מסוימים. למטריצה המלאה של התיבות יש גבול פיזי אחר. בינתיים, הפתיחה האדריכלית המוגמרת עלולה לכלול מסגרת, רצועת סיום, פער צל, לוח גישה ניתن להסרה או חזרה של עטיפת הקיר.

אם כל שלושת הממדים מתוארים באמצעות מספר כולל אחד, צוותים שונים עלולים לקרוא את אותו תרשים באופן שונה. תכנון מערכות שמע ותמונה עלול להניח שהממד מייצג את שטח התמונה הפעיל, בעוד שצוות הייצור עלול לראות בו את הממד החיצוני של התיבות. צוות הגימור עלול לצפות שהממד הזה יציין את הפתיחה הפתוחה.

הפרדת השכבות מוסירה את הסתירות האלה כבר בשלב מוקדם. שטח ה-LED הפעיל יכול להישאר במרכז. מבנה הארון יכול לשמור על המרחק הנדרש. הסיום יכול אז לסגור את ההיקף הנותר בלי לשנות את הפנים האלקטרונית.

כאשר הרשת אינה מתחלקת באופן נקי, יש לקבוע מה יש לשנות תחילה

ברגע שהשארית הופכת נראית לעין, ההחלטה הבאה צריכה להתבסס על העלות של שינוי כל שכבה. התאמת ויזואלית קטנה בדרך כלל קלה יותר לניהול מאשר קצה אלקטרוני ייחודי. שינוי בדסקה (trim) לרוב קל יותר מאשר פיתוח משפחה נוספת של ארונות. ההבדל הזה יוצר סדר שימושי לבדיקה.

המטרה של הסדר הזה איננה למנוע הנדסת ייעוד. במקום זאת, הוא מגן על חלקים סטנדרטיים עד שלביצוע יש סיבה ברורה לעבור מעבר להם.

התאמת השטח הנראה יכולה להגן על כל מערכת האלקטרוניקה.

כאשר הרעיון האדריכלי מאפשר גמישות ממדית מסוימת, שינוי צנוע בשטח הפעיל יכול להסיר כמות מפתיעה של מורכבות. רשת מלאה עשויה להשאיר שפה צרה, אך כל ארון נשאר חוזר על עצמו וכל מודול נשאר בתוך מערכת המכנית המיועדת לו.

גישה זו עובדת במיוחד טוב כאשר ניתן לשמור על רשת ממורכזת. רווחים שווים מימין ומשמאל נראים בדרך כלל כפרט עיצובי מכוון. תנאים שווים מלמעלה ולמטה יכולים לספק את אותה דיסציפלינה חזותית, שם ההתקנה מאפשרת זאת.

המפתח הוא שיפוט יחסי. שינוי קטן ברוחב ה-LED עלול להיות כמעט בלתי נראה במרחק תצפית רגיל, בעוד שהסרת השינוי הזה עלולה לדרוש ארון חדש לחלוטין. התמונה צריכה להציג את המאזן הזה במקום להניח שאיחוד הדק יותר הוא בהכרח טוב יותר.

המסגרת יכולה לשמש כפתרון הנדסי ולא רק כטיפול דקורטיבי.

חלק מהפ openings האדריכליים כבר קבועים על ידי אבן סמוכה, מתכת, פאנלים קיריים, רהיטים או גימור אחר. במקרים כאלה, שינוי הפתיחה כבר אינו מעשי. עם זאת, מערכת ה-LED עדיין אינה חייבת למלא כל מילימטר זמין.

מסגרת, חשיפה שקועה, קו צל, פס גימור ניתנֶה להסרה או החזרה מאורגנת של עטיפת הקיר יכולים לכסות את החלל הנותר. כשמעוצבים בכוונה, הקצוות האלה יכולים לגרום לפנים של ה-LED להראות מאוחדות יותר ולא קטנות יותר.

הגישה לשירותים נותרת חשובה. פרופיל סגירה שמשתרע על קצה המודול עשוי להידרש להיות ניתن להסרה. מסגרת לא אמורה לסתום נקודת חיבור שעליה יש לגשת בשלב מאוחר יותר. הפרט האדריכלי הסופי צריך לפיכך לעבור ביקורת משותפת יחד עם כיוון התיקון, ולא לעיצוב לאחר שהחומרה נעולה.

פורמט נוסף של ארון נתמך יכול לעתים קרובות לפתור את הפער ללא חומרה מותאמת

לפני שהוכנס ארון שפה מיוחד, השווה את הרשת המוצעת עם אלו הזמינות פאנלים מסך LED ובדוק את ההקשר הרחב יותר ההחלטה על תצוגת LED מותאמת לעומת פנל סטנדרטי . המטרה איננה לכפות על כל פרויקט פורמט פנל אחד. המטרה היא לבדוק האם מסלול מודולרי קיים נותן תוצאה ממדית נקייה יותר לפני שהוזמנה חומרה חדשה.

זה שימושי במיוחד כאשר משפחת ארונות אחת משאירה שארית גדולה בעוד שמשפחת ארונות אחרת יוצרת קצה מאוזן. ההתקנה המתקבלת עשויה להישאר לחלוטין סטנדרטית, מבלי להתפשר על היחס האדריכלי המיועד.

ברגע שмарשיות אלו נבדקות, הארון המיוחד הופך לבקשה ממוקדת בהרבה. המהנדסים יכולים לראות את הממד המדויק שלא ניתן לפתור באמצעות מטריצה נתמכת. הדיון עובר אז מ"להכין מסך מותאם אישית" ל"לפתור תנאי קצה ספציפי זה."

להפחית חריגות בקצוות לפני שהן הופכות לבעיות בהתקנה ותחזוקה

מטריצה נקייה של ארגזים יוצרת ערך זמן רב לאחר שאישור חזית הواجهה. יחידות חוזרות מקלות על שילוב תחנות התמיכה, על ארגון מסלולי כוח ונתונים, על זיהוי חלקי חילוף ועל שחזור הליכי תחזוקה.

חלקים מיוחדים עשויים עדיין להיות מתאימים, במיוחד באינטגרציות אדריכליות מורכבות. הנקודה החשובה היא לדעת כמה חריגות מכיל המערכת הסופית ולמה כל אחת מהן קיימת.

מודולי LED סטנדרטיים אינם צריכים להיחשב כאריחים שניתן לחתוך כדי להתאים אותם.

מבחינה חזותית מהחזית, מודול LED עלול להיראות כאריח מלבני פשוט. פנימית, זהו צירוף אלקטרוני שלם. אריזות ה-LED, מסילות ה-PCB, המניעים, החיבורים, תכונות ההתקנה ומטריצת הפיקסלים — כולם עוקבים אחר העיצוב הפיזי של אותו מודול.

לפיכך, חיתוך מודול סטנדרטי יהיה שונה מאוד מחיתוך של לוח דקורטיבי. המונח "מודול מוחתך" עלול להשמיע שינוי אלקטרוני מורכב כמשהו פשוט מדי. במקום זאת, יש להתייחס לצלע שאינה סטנדרטית כאל רכיב מעוצב במיוחד למטרה מסוימת, אשר דורש אישור פרויקטי.

ההבחנה הזו משפרת את וضوح הצעת המחיר. במקום לבקש חתיכה מנותקת באחד הצדדים, יש לציין בשרטוט את המיקום שבו מסתיים המודול הנבחר והרשת של הארון, לזהות את ממד הקצה הלא פתור, ולשאול האם הפתרון האפשרי הוא קבוצת ארונות שונה, קצה אלקטרוני מותאם במיוחד או גימור אדריכלי. לא ניתן להניח את שיטת הייצור לפני סקירת ההנדסה.

ארונות לא סימטריים לרוב יוצרים פרטי תמיכה לא סימטריים

מטריצת אرانות חוזרת תומכת באופן טבעי במרווחי שienen חוזרים ומיקומי חיבור צפויים. המבנה יכול לעקוב אחר אותו הקצב של קיר ה-LED. עם הופעת ארון קצה צר, הקצב המבני הזה עלול להשתנות בהיקף החיצוני.

בקצה עשוי להיות צורך בתומך נוסף, שינע מוזז, רכיב תמיכה מקומי או מיקום חיבור שונה. פרטיים אלו ניתנים לטיפול לחלוטין כאשר הארכיטקטורה מחייבת אותם. הם הופכים פחות מוצלחים כשהם קיימים רק כדי להסיר חשיפה קטנה.

העיקרון הזה חל גם על עומק הארון. ארון מיוחד עם פרופיל אחורי שונה עשוי לדרוש תמיכה מוזזת, בעוד שמשטח ה-LED הקדמי חייב להישאר מיושר עם כל ארון סמוך. זה יוצר ממד הפניה נוסף לייצור והתקנה.

הפשטות של חלקי החילוף מתחילה מתרשום הרשת.

מערכת ארונות חוזרת יוצרת החלפה מועילה. סוג אחד של ארון חלופי יכול לכסות מספר מיקומים. סוג אחד של מודול יכול לשרת את רוב הקיר הפעיל. תבניות כבלים משותפות מקלות על הבנת האבחון והטיפול בתקלות.

קצה ייחודי משנה את התמונה הזו. הקצה השמאלי עשוי לדרוש ארון שונה. הקצה הימני עשוי לדרוש גרסה מחוברת שלו. יחידה מיוחדת בחלק העליון או התחתון עשויה להוסיף סוג חלק נוסף. אם גם הסידור האלקטרוני משתנה, ייתכן שיהיה צורך גם במודול ייחודי.

אף אחד מהחלקים האלה אינו לא מקובל אוטומטית. עם זאת, הם צריכים להופיע במתכון החלפים באופן מכוון. הצעת מחיר שכוללת רק את הכמות הכוללת של הארגזים עלולה להסתיר את העובדה שמספר יחידות אינן ניתנות להחלפה.

תחזוקה דורשת מסלול הסרה, ולא רק מספיק מקום מותקן.

ארגז יכול להתאים באופן מושלם לתוך חריץ ועדיין להיות קשה לתחזוקה. המיקום המותקן מראה איפה נמצא הרכיב. תכנון תחזוקה בוחן האם ניתן להוציא את הרכיב הזה באמת מהקיר באמצעות שיטת השירות המיועדת.

מערכות שירות קדמיות דורשות גישה שימושית לאורך פנים ה-LED. פרופיל סגירה שמכסה את קצות המודולים עלול לדרוש הסרה לפני תחילת השירות. מערכות שירות אחוריות דורשות מספיק גישה מאחור הארגזים עבור הרכיבים שדורשים תשומת לב.

פרטי השפה דורשים תשומת לב מיוחדת, משום שהארכיטקטורה לרוב נסגרת סביב המסך באזור זה. קו גימור יפהפה שמבטל את היכולת להוציא את המודול או נקודת שחרור של הארון יוצר בעיה תחזוקתית צפוייה. לכן, תכנון הרשת והמסגרת חייבים להתבצע יחד.

מסלולי הכבלים צריכים להישאר כרפטיביים ככל שניתן בהתאם לתבנית הארגזים.

ארגזי סטנדרט לרוב מאפשרים מסלול חשמל ואות חוזר. כאשר ארגז מיוחד משנה את מיקומי הרכיבים הפנימיים, מיקומי המתחברים עלולים גם הם להשתנות. זה עלול להשפיע על אורכי הכבלים, על לולאות התיקון, על כיווני הכניסה וכיווני המסלול לאורך השפה.

שלב רשת-הארגזים אינו דורש השלמה מלאה של העיצוב החשמלי. עם זאת, השפה המוצעת חייבת להשאיר מסלול אמינה לחשמל ולנתונים. גאומטריה שעובדת רק מהחזית עלולה ליצור קשיים ניתנים להימנע לאחר שמתמודדים עם החיבורים מאחור.

הגנה חשמלית, חיבור לאדמה, אימות מבני, התאמה לדרישות מקומיות ודרישות פרויקטיות דומות עדיין דורשות אישור עבור ההתקנה הממשית. תכנון הרשת צריך לזהות את הממשקים הרלוונטיים ללא הנחה שדרישה אחידה אחת חלה בכל מקום.

הכניסו את רשת הארונות, השטח הגלוי והפער של הסריג בתרשים הצעת המחיר.

הצעת המחיר הופכת הרבה יותר קלה לבדיקה כאשר הלוגיקה הממדית מופיעה לפני שהמחיר הופך לנושא העיקרי של הדיון. רוחב וגובה כולל אחדים אינם מסבירים אם הממדים מייצגים את הפנים של ה-LED, את סידור הארונות או את הפתיחה הארכיטקטונית הסופית.

שלוש קבוצות פותרות את רוב האמBIGיוטיה הזו: רשת הארון, השטח הגלוי ופער הסגירה. כל אחת מהן עונה על שאלה פרויקטית שונה. הצגתן יחד מראה את ההשפעה של כל החלטה הקשורה לקצוות.

רשת הארון מציגה מה יקבל הפרויקט בפועל

הרשת חייבת לזהות את טורי ושורות הארגזים ולא רק את הכמות הכוללת. ספירה של 24 ארגזים יכולה לתאר מטריצה של שמונה על שלושה, שש על ארבעה או תצורה שמערבת מספר גודלים של ארגזים. תצורות אלו אינן שקולות מכנית.

רוחב וגובה הסריג הכללי של הארון חייבים ללוות את המספר. השרטוט יכול גם לציין את כיוון הארון, כיוון השירות, ההפניה המבנית וכל מיקום שבו נעשה שימוש בסוג ארון שונה.

זה הופך את ההצעה מהצהרה של מטר רבוע לרעיון של איסוף פיזי. זה יוצר גם בסיס ברור לבדיקת המבנה לפני שהוצאו השרטוטים הסופיים לייצור.

השטח הראוי הוא החלק של האיסוף שמראה בפועל תוכן.

רוחב וגובה הפיקסלים הפעילים של דיודת הנורא (LED) חייבים להישאר נפרדים מהמעטפת המכנית המלאה. עמודות ושורות של מודולים יכולים להיות רשומים יחד עם הממדים האלה, משום שהם מסבירים כיצד נוצר השטח הראוי.

במקרים שבהם חבילת ההנדסה דורשת זאת, מטריצת הפיקסלים הפיזית המתקבלת יכולה גם להיות רשומה לאחר שמאושרת התצורה שנבחרה. עם זאת, הערך הזה צריך להישאר פלט של הסריג הפיזי בהקשר של דיון זה.

יחס הצלעות של התוכן ותכנון רזולוציית המדיה הרגילה הם החלטות נפרדות. ייתכן שיפעלו על שלב אחר בעיצוב התצוגה, אך לא ينبغي לערבב אותם בבעיה של רשת היצרון כאשר השאלה המיידית היא האם ארונות ומודולים שלמים מתאימים באופן נקי לפתח.

פער הסגירה מסביר לאן הולך השארית האדריכלית

ההיקף צריך להירשם צד-לצד ולא כהנחה מעורפלת אחת. הערכים של שמאל וימין מראים האם המסך ממוקם במרכז. הערכים של למעלה ולמטה מראים כיצד הרשת קשורה לתקרות, לקומות, לסוגי גימור סמוכים או למקור אדריכלי אחר.

השרטוט יכול גם לציין לאיזו מטרה מיועד הפער. בפרויקט אחד ישתמשו בסגירה ניתנת להסרה. בפרויקט אחר ישתמשו בקו צל עiberי מכוון. במקומות אחרים הממד עלול להישאר כאזור התאמות בשטח סביב מסגרת מבנית קבועה.

אסור להניח ממד אחיד למסגרת. הצלע המתאימה תלויה במערכת הארון שנבחרה, בעיצוב הגימור, בשיטת ההתקנה, בכיוון השירות ובמצב הממשי באתר. החלק החשוב הוא שהערך יופיע בבירור על התרשים.

חלקה המיוחד צריך להיות נראה במקום להיעלם בתוך הכמות הכוללת

כאשר יש צורך אמיתי בארון שאינו סטנדרטי, תרשים ההצעה צריך לזהות אותו באופן ישיר. מזהה מיקום והערה קצרה יכולים למנוע בלבול מאוחר לגבי הארון ששייך לקצה מסוים.

התרשים יכול גם לציין האם החלק המיוחד משנה את סידור המודולים, את פרטי ההתקנה, את שיטת התחזוקה, את נתיבי החיווט או את דרישת החלפים. זה לא חייב להפוך למדריך טכני ארוך. רישום מקוצר מספיק כדי להראות שהחלק הוא מכוון.

הבהרה קטנה זו שימושית גם במהלך השוואת הצעות מחיר. אחת ההצעות עלולה להשתמש ברשת סטנדרטית ובלימת עליונה רחבה יותר. אחרת עלולה להשתמש בקצה צמוד יותר עם מספר ארגזים מיוחדים למיקומים. ללא זיהוי ההבדלים האלה, שתי הצעות המחיר עלולות להיראות דומות יותר ממה שהן באמת.

כאשר הבחירה קרובה, הצג שתי אפשרויות של רשת

פתיחה מורכבת לא תמיד דורשת פתרון אחד מיד. במקרים רבים, הצגת שתי אפשרויות של רשת דחוסה מבהירה את הסחף ההנדסי יותר מאשר הסבר ארוך.

אפשרות אחת יכולה לשמור על הארון הסטנדרטי ולסבול גלישה רחבה יותר. האפשרות השנייה יכולה למזער את הגלישה הזו באמצעות קצה מיוחד. ההשוואה צריכה להתמקד במה משתנה מאחורי הפנים המוארות ב-LED, ולא רק במילימטרים הבודדים שמתים בשפה החיצונית.

אם האפשרות הצרירה יותר מביאה שיפור אדריכלי משמעותי, ייתכן שמתן המאמץ הנוסף בהנדסה מוצדק. אם ההבדל כמעט לא נראה בהתקנה הסופית, רשת התקינה יכולה לספק מסלול ייצור ותחזוקה נקי יותר.

שאלה נפוצה

לנעול את הלוגיקה של הארונות לפני לנעול את הקצה הסופי

ברגע שממדי הפתיחה ידועים, הפרויקט כבר לא זקוק לדיון נוסף במדידות כלליות. הוא זקוק להצעת רשת ארונות שמראה כיצד מודולים וארונות שלמים תופסים את החלל הזמין.

ההצעה הזו צריכה להציג בבירור את ההחלפה. פנים פעילות מעט קטנות יותר עם גזירה מאוזנת עשויה לשמר את החומרה הסטנדרטית. פורמט או כיוון אחר של ארונות נתמך עשוי ליצור התאמה נקייה יותר. כאשר האדריכלות דורשת זאת באמת, ניתן לעצב צלע מכנית או אלקטרונית מיוחדת, תוך הבנה מלאה של ההשלכות שלה.

שלושה פעולות פרקטיות מונעות את ההתקדמות של הפרויקט בלי להפוך את הסקירה לתרגיל ארוך של כתיבת مواصفות:

• הצג את מימדי הפתיחה המזוכרים הקטנים ביותר והמרחק המבוקש בין הפיקסלים. השתמש ביחידת מידה אחת והוסף תמונות של האתר בתאריך, לשימוש פנימי או חיצוני, העומק המקסימלי, כיוון השירות, תנאי ההתקנה, גמישות בגודל האיזור הפעיל, סיום קצה מותר ו אילוצים אדריכליים קבועים.
• בקש תכנון אפשרי של רשת קבינטים. התוכנית צריכה להציג את שורות המודולים, טורי הקבינטים, מידות ה-LED הפעילות ופרצות השפה בארבעת הצדדים.
• השווה בין נתיב הרשת הסטנדרטי לבין כל נתיב מיוחד לשפה. ההתאמה הדוקה תאושר רק כאשר הערך האדריכלי שלה מצדיק את הסיבוכיות המכנית או שירותית הנוספת.
