למה חשובה דיוק במדידה

ראשית, מדידת תצוגת ה-LED קובעת את כל מסלול הפרויקט. היא משפיעה על סידור הקופסאות, כמות המודולים, מבנה הפלדה, הפצת החשמל, ציוד הבקרה, גודל האריזה ועבודת ההתקנה.

עם זאת, פתח בקיר עלול להיראות פשוט מהחזית, אך להסתיר מגבלות רבות. עמודים, קרשים לתקרה, מסגרות זכוכית, תחנות דלתות, יציאות אויר, צינורות של מערכת הזרקת מים והקופסאות הישנות לשלטים יכולים לצמצם את שטח ההתקנה השימושי.

בנוסף, מסכי LED בנויים ממגירות ומודולים. גודל מסך מעשי צריך להתאים לצירופי המגירות, ולא רק לגודל הרצוי בשרטוט. מסיבה זו, נתונים אמיתיים מהאתר חשובים לפני הצעת מחיר קבועה.

כתוצאה מכך, מדידות מדויקות מפחיתות שינויים בעיצוב, מונעות עומק לא מתאים למגירות, ועוזרות למפעל לבחור בשיטת שירות שתמשיך לפעול גם לאחר ההתקנה.

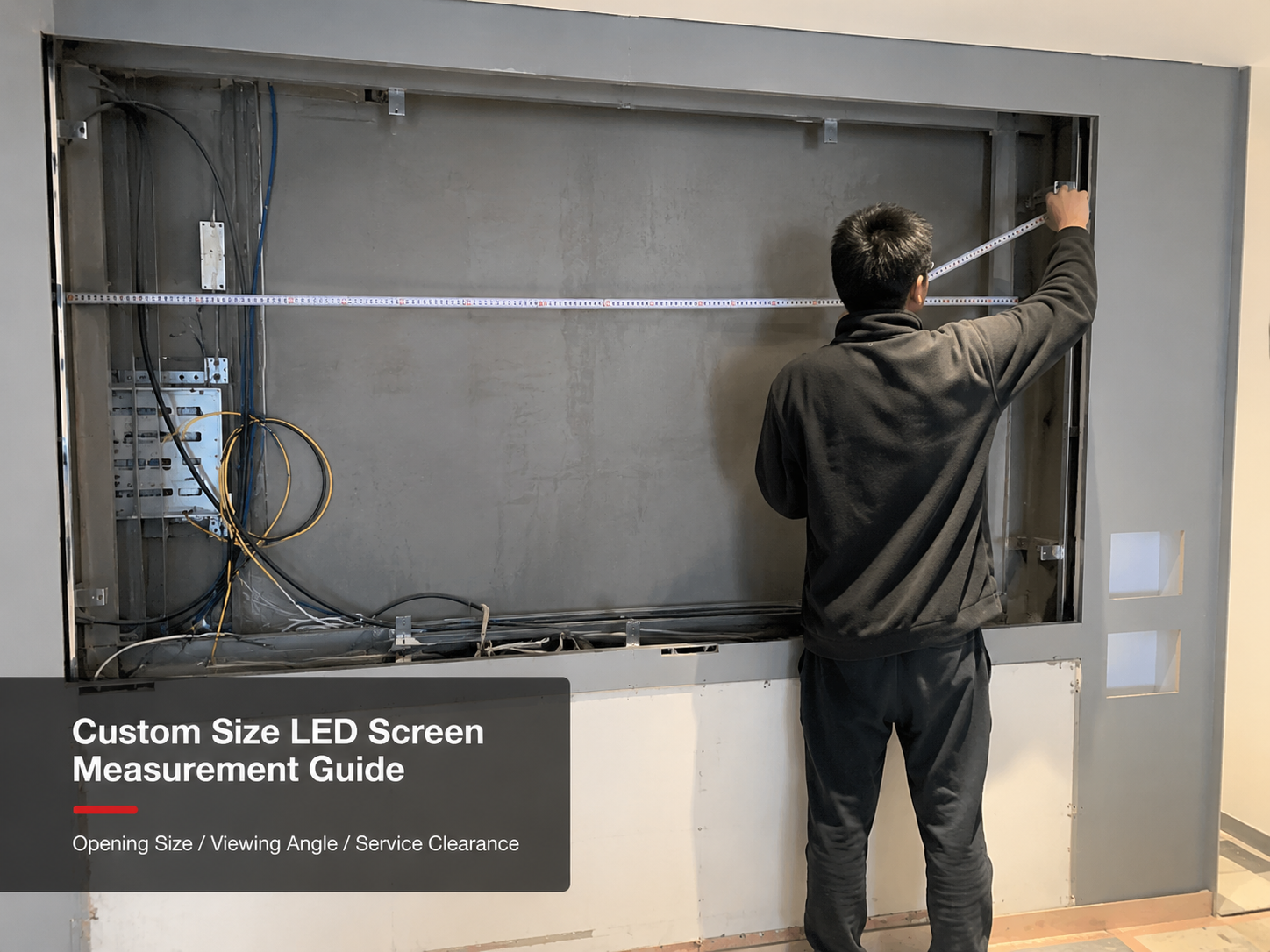

גודל הפתח ותמונות ההתקנה

גודל הפתח פירושו השטח השימושי האמיתי שבו ניתן להתקין את מסך ה-LED. יש למדוד אותו מהגבול הקשיח להתקנה, ולא מקצה דקורטיבי, משטח קופסת תאורה ישנה או קו חיתוך זמני.

לדיוק טוב יותר, מדדו את הרוחב בחלק העליון, האמצעי והתחתון. לאחר מכן מדדו את הגובה בצד שמאל, במרכז ובצד ימין. אם הערכים שונים, הגודל המינימלי הפתוח הוא בדרך כלל ההפניה הבטוחה יותר.

הצגת פאנלים LED

באותו זמן, סט תמונות ברור מקטין את הצורך בשיחות חוזרות. תרשים עלול להציג מידות, אך תמונות באתר מציגות מגבלות בתקרה, מצב הקיר, מבנים ישנים וגישה לכבלים.

לכן, כל תמונה חייבת לכלול מדידה – סרט מדידה, קריאת לייזר או הערה פשוטה על המידות. תמונה עם סקלה שימושית יותר מתמונה נקייה ללא הפניה.

זווית תצוגה ומרווח שירות

לאחר מכן, יש לבדוק את זווית התצוגה מנקודות תנועה אמיתיות. מסך בהליקון עשוי להישף ישירות לעבר האנשים, בעוד שמסך חנות עלול להתגלות מהצד השמאלי או הימני.

בנוסף, המרחק מתצוגה מדריך לבחירת גודל הפיקסלים. תצוגה קרובת פנים בתוך מבנה דורשת בדרך כלל גודל פיקסלים קטן יותר, בעוד שתצוגה בחוץ או לפרסום ממרחק גדול יכולה להשתמש בגודל פיקסלים גדול יותר עם בהירות גבוהה יותר.

שירות קדמית הוא לעתים קרובות מעשי כאשר המסך מוצב מול הקיר. ניתן לגשת למודולים, למקורות האספקה ולפניות המערכת מהצד הקדמי, ולכן אין צורך במעברה אחורית מלאה.

עם זאת, לשירות קדמית יש צורך גם במרחב עבודה נגיש. ס-counter, מעקה זכוכית, מדף קבוע או מעברה צרה עלולים לחסום את כלי השירות. מסיבה זו יש למדוד את שטח השירות לפני שנקבע הגודל הסופי של המסך.

בפרויקטים הכוללים פלטפורמות תחזוקה אחוריות או מעברות שירות, יש לבדוק גם את חוקי הבטיחות המקומיים. הסטנדרט של OSHA בארצות הברית בנושא משטחים להליכה ולביצוע עבודה מציין כי יש לשמור על המשטחים כבטוחים לעובדים, כולל גישה ברורה וקיבולת עומס מתאימה לעבודה המיועדת. OSHA 1910.22

מתאים לפרויקטים אלו

מדריך מדידות זה הכי שימושי כאשר גודל המסך תלוי במגבלות האתר בפועל. הוא מתאים לפרויקטים שבהם יש לבדוק את הפתיחה, נגישות לשירות, נתיב הצפייה או מבנה ההתקנה לפני שניתן להגיש הצעת מחיר מדויקת.

• צגי LED לחזיתות חנויות קמעונאיות: שימושי כאשר המסך חייב להתאים לתוך מסגרת חזית קבועה או פתח של קופסת אור ישנה.
• צגי LED בקניונים: מתאים לקירות כניסה, תצוגות במבואות, פרסומות במבואות מרכזיים ומרחבים לקידום מותגים עם תנועת צופים צדדית.
• צגי LED משובצים בקיר: שימושי כאשר יש לתכנן יחד את עומק הארונית, קו הגימור, שירות קדמי ומסילה נקייה.
• קירויי פרסום חיצוניים LED: מתאים כאשר יש לבדוק מראש את בהירות המסך, עמידות למים, מבנה, חשיפה לרוח, ציוד גישה ومنصות שירות.
• פרויקטים של רענון צגי LED: חשוב כאשר מסגרות ישנות, מבנים חבויים, תיבות שלטים רדודות או ציורים חדשים של דקורציה עלולים להשפיע על גודל המסך הסופי.
• פרויקטים מסחריים להצגה במיקומים מרובים: מועיל כאשר יש צורך בשליטה טובה יותר בגודלי קבינות חוזרות, חלקי חילוף, תווית אריזה ותקנים להתקנה.

איך לשתף ממדים עם המפעל

ראשית, יש להשתמש במערכת יחידות אחת לממדים. מילימטרים הם בדרך כלל ברורים יותר לתכנון הקבינה, סידור המודולים ועומק המסגרת. שילוב של אינץ' סנטימטרים ומטרים עלול ליצור טעויות שלא ניתן להמנע מהן.

גם ציור פשוט מספיק כאשר ציורי ה-CAD אינם מוכנים. הציור צריך לסמן את מיקום המסך, את גודל הפתיחה, את הגבול העליון לעומק, את הקירות הקשיחים, את הדקורציה הניתנת להסרה, את נתיב החשמל, את נתיב האות והכיוון לשירות.

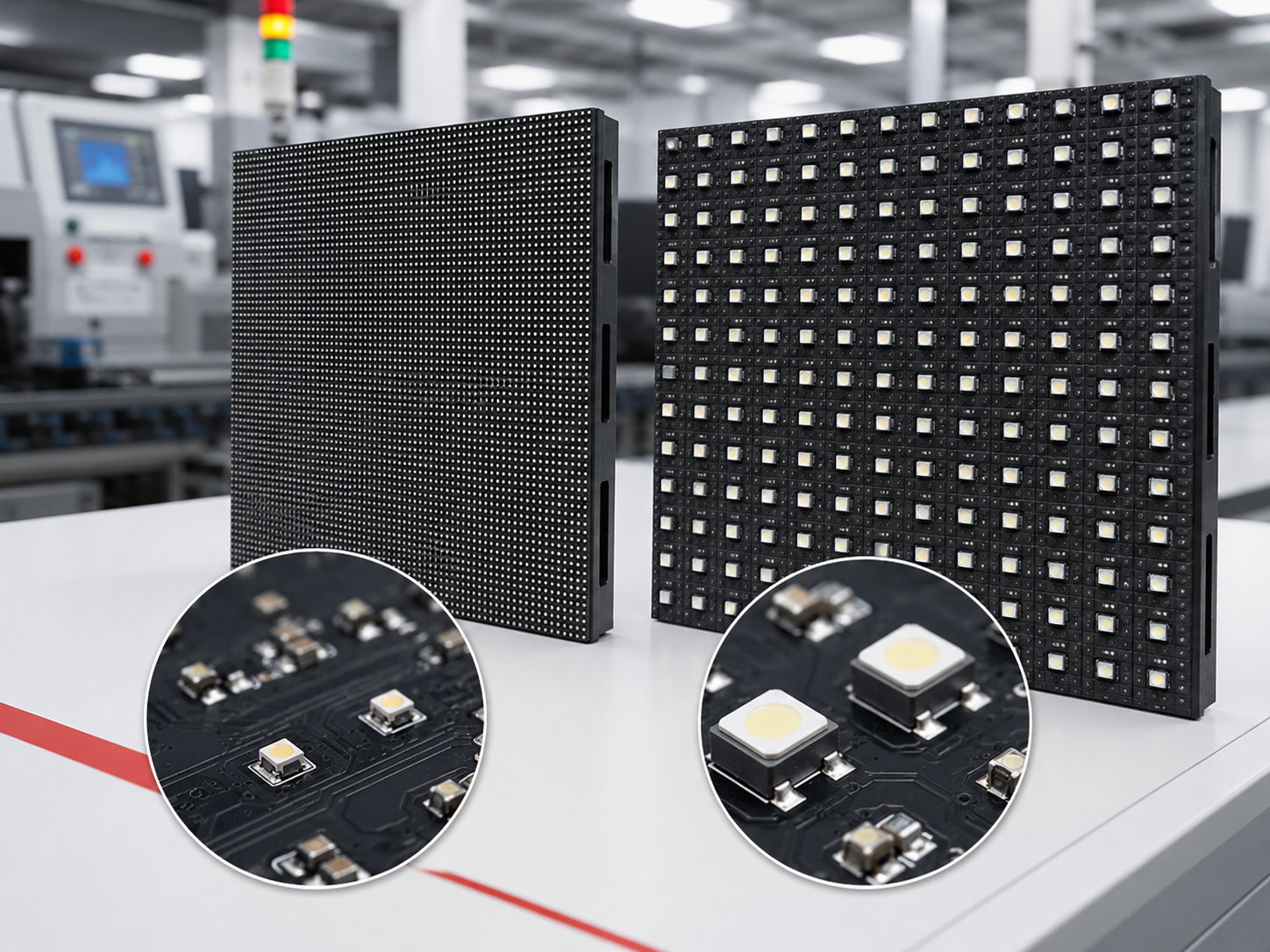

הצג מודול LED בגודל 250×250 מ"מ

בנוסף, לתמונות ולשרטוטים יש להשתמש בתוויות זהות. אם לתמונה ניתן השם "הצד השמאלי", השרטוט חייב לציין את אותו הצד השמאלי מהכיוון המדויק של ההתבוננות.

לבסוף, כל קובץ מדידות מעודכן חייב לכלול תאריך. אתרי רnovation משתנים במהירות רבה, ולכן שרטוטים עם תאריך עוזרים למנוע בלבול בין גרסת התוכן הישנה לזו החדשה.

עצות פרקטיות לקנייה לפני אישור הגודל הסופי

ראשית, נמנע מהגדרת הגודל הסופי של המסך כבר בשלב מוקדם מדי. סקירת המפעל יכולה לעתים קרובות להתאים מעט את הגודל הנראה כדי להתאים את הקופסאות והמודולים, מה שיכול להפחית את עלות הייצור, לקצר את זמן ההמתנה ולפשט את אספקת חלקי החילוף.

עבור פתחי קיר צרים ללא גישה מאחור, לוחות מסך LED עם שירות מהחזית הם בדרך כלל הפתרון הבטוח יותר. במצב זה, על הפרויקט להתמקד בעומק הקופסה, במרחב להסרת המודולים, ברווח לקליטת כיפוף הכבלים ובסיום חלק ומרוסן של הקצוות.

לפרויקטים של פרסום חיצוני על קירות או תצוגה לאורך הכביש, יש לבדוק ראשית את אפשרויות הקיר החיצוני המבוסס על דיודות נוראות (LED). עוצמת ההארה, דרגת התנגדות למים, בקרת חום, מבנה, חשיפה לרוח, הפצת חשמל וגישה בטוחה לשירות חשובות יותר מגודל בלבד.

לפרויקטים הדורשים תכנון החלפת מודולים או גדלים חוזרים של מסכים, יש לקחת בחשבון כבר בשלב מוקדם את הסטנדרטיזציה של מודולי ה-LED והארונות. פורמט מודול אחיד יכול להקל על תחזוקה עתידית וניהול חלקים חלופיים.

השוואת המחירים לא צריכה להסתמך רק על עלות למטר רבוע. הצעת מחיר מועילה חייבת לכלול תיאור של סידור האלמנטים, המרחק בין הפיקסלים, מערכת הבקרה, כרטיסי הקבלה, מקורות החשמל, מודולים נוספים, אריזה, תמיכה טכנית ושיטת השירות הכלולה בהיקף העבודה.

פרטי הפרויקט שיש לשלוח לפני הצעת המחיר

לפני בקשת הצעת מחיר רשמית, קובץ הפרויקט חייב לכלול מדידות, התקנה, סביבה, פעילות ומסירה. זה נותן לצוות המפעל הקשר מספיק כדי להציע מסלול מסך מציאותי.

• נתוני הפרויקט הבסיסיים: מדינה, עיר, תחום יישום, כמות, לוח זמנים ייעודי וסביבה פנימית או חיצונית.
• מידות האתר: גודל הראיה, פתח מקסימלי, הגבלה לעומק, גובה ההתקנה ומרווח שירות.
• שיטת התקנה: התקנה על הקיר, שילוב בתוך הקיר, התלמה, עמידה, מסגרת פלדה, עמוד או מסגרת אלמנטים.
• חשמל ובקרה: מתח, מיקום armario של כוח, נתיב כבל, CMS, HDMI, נגן מדיה או מעבד וידאו.
• תמונות הפרויקט: תמונה מהחזית, תצוגה צדדית, גישה מאחור, אזור התקרה, נתיב כבל ופרטים מקרוב של המסגרת.

תמיכה במוצר ובמפעל לשלב הבא

לאחר שהגדרות המדידה מוכנות, השלב הבא הוא סקירת מסלול המוצר. צוות המפעל יכול להשוות את גודל הארון, סוג המודול, דרגת הפיקסלים, שיטת השירות, בהירות, מערכת הבקרה וחלקי החילוף.

עבור פרויקטים חיצוניים או קהל רחוק, גישה מבנית, עמידות באטמוספירה, בהירות ופרטי פלטפורמת השירות הופכים חשובים במיוחד. לכן, דוגמאות למוצרים חיצוניים יכולים לעזור להבהיר את הדיון.

הצג קיר LED לפרסום בחוץ

במקביל, יש לבדוק את שילובי הלוחות הסטנדרטיים לפני שנקבע גודל מיוחד. סטנדרטיזציה יכולה לצמצם את הסיכון בייצור, לקצר את זמן ההמתנה, לפשט את חלקי החילוף ולשפר את שירות התמיכה לאורך זמן.

עם זאת, פתחים קבועים, עומק קיר קטן, גימור אדריכלי נקי או תוכניות פריסה במספר אתרים עלולים עדיין להצריך תכנון מותאם אישית. במקרה זה, קובץ המדידות הופך לבסיס לשרטוטים טכניים ולתחום ההצעה.

טעויות נפוצות במדידות שמעכבות פרויקטים של LED

ראשית, קבצי פרויקטים רבים כוללים רק את השטח הנראה בצד הקדמי. עם זאת, לחלקת ההתקנה יש צורך גם במרחב עבור ארונות, מסגרות, תומכות, כבלים, ציוד וентילציה ותחזוקה עתידית.

שנית, תרשימים ישנים של פנים עשויים שלא להתאים למצב בשטח. עבודות שיפוץ לעתים קרובות משאירות מאחור מסגרות חבויות, קופסאות של שלטים ישנים ומסלולי כבלים בלתי צפויים מאחורי המשטח הנראה.

שלישית, לעתים קרובות מתעלמים מעומק. עם זאת, עובי הארונות והעומק של התומכות יכולים לקבוע האם המסך יתאים. לכן, יש תמיד לכלול מדידות צדדיות יחד עם גודל הפתיחה הקדמית.

לבסוף, לא ينبغي להניח מאליו את גישת השירות. פער אחורי צר עלול להיראות מקובל בתרשים, אך עלול שלא לאפשר החלפת מודולים, ספקי כוח או חלקים בקרת באופן בטוח.

הערות למדידות בפנים ובחוץ

לצגים הפנימיים בשימוש במרחבי קמעונאות, משרדים, תצוגות ומרחבים ציבוריים, המרחק לתצוגה הוא לעתים קרובות קצר. לכן יש לבדוק יחד את דקיקות הפיקסלים, שטיחות המסך, נוחות הבהירות וקריאת התוכן.

בנוסף, לצגים פנימיים יש צורך לעתים קרובות בצלעות נקיים ובראשיות חזותית הדוקה. גודל הפתח חייב לכלול את לוחות הסגירה, עובי המסגרת, גימור הקיר וכל כיסוי דקורטיבי מתוכנן.

לצגים חיצוניים, קובץ הפרויקט חייב לכלול את כיוון השמש, חשיפת הגשם, חשיפת הרוח, מיקום כניסת הכבלים, מצב המבנה הפלדה והשטח הדרוש לציוד גישה.

בנוסף, תכנון השירות לחיצון חייב לקחת בחשבון פלטפורמות בטוחות, גישה של משאית מרמה, נתיבי כבל مقاומים למים, כיוון ניקוז והשתלטות על החום באזור הארון.

קריאה מרחיבה ומשאבים קשורים

• מוצרי תצוגת LED — השוואה בין קטגוריות תצוגה פנימיות, חיצוניות, להשכרה, שקופות, מודולריות וכוללות.
• פאנלים מסך LED — בדיקת מבנה הלוח, גודל הארון, גישה לשירות ופרטי ההתקנה על הקיר.
• מודול LED בגודל 250*250 מ"מ — שימושי לתכנון מודולים, לגישה לשירות מהחזית ולבדיקה של סידור הארגזים.
• צרו קשר — שלח ממדים, תמונות, תיאור הסיטואציה ליישום, כמות, מדינה ודרישות הציוד לבדיקה.

שאלה נפוצה

סיכום והצעת מחיר – שלב הבא

קובץ מדידות מדויק עוזר למפעל לבדוק את גודל המסך, סידור הקופסאות, מרחק הפיקסלים, רווח לשירות, שיטת ההתקנה וציוד הבקרה עם פחות הנחות. כדי לקבל הצעת מחיר חלקה יותר עבור מסך LED מותאם אישית, הכינו קובץ פרויקט מלא לפני קביעת הגודל הסופי.

• מדודו את רוחב הפתיחה, גובה הפתיחה, הגבלה על עומק הארון, מרחק התצוגה והמרווח לשירות.
• הכינו תמונות של ההתקנה מהחזית, מצדדים, מאחור, מהתקרה, מסלול החשמל וקרובות עם מידות מסומנות.
• שלחו את תיאור הסצנה להתקנה, הכמות, המדינה, שיטת ההתקנה, צרכי הבקרה והציפיות לחלקי חילוף.

יצאו קשר עם LEDDisplayFactory לבדיקת הפרויקט
