信頼性の高い 屋外LEDスクリーンの接地およびサージ保護 レビューは筐体の保護だけにとどまらず、より広範な観点から行う必要があります。 屋外用LEDスクリーンサプライヤー を評価する際には、商用電源、配電設備、金属構造物、キャビネット内の電子機器、制御ハードウェア、通信リンク、および現場のアースシステムといった要素を電気的に関連付けて検討する必要があります。実務上の問いは単に「ディスプレイが屋外で動作可能か？」ではなく、「設置図が確定する前に、すべての導電性経路および保護境界が明確に定義されているか？」です。

設置のレビューを行う最も明確な方法は、電源の起点、主配電ポイント、ローカルLED配電キャビネット、スクリーン構造体、制御装置の設置場所、および外部ケーブルの敷設経路を、互いに接続された境界として捉えることです。本ガイドでは、こうした電気的関係に焦点を当てます。その他のプロジェクトに関する個別の質問については、「 IP等級および耐候性 , 輝度と消費電力のトレードオフ 、および 沿岸部における腐食対策、排水および放熱管理 .

屋外LEDスクリーンの接地およびサージ保護は、筐体そのものの保護を越えて、より広範な観点から検討する必要があります。

一つの 屋外LEDディスプレイ このスクリーンは、独立した電気機器ではなく、敷地内の電気システムの一部です。電源は建物の分電盤、専用の屋外配電ポイント、あるいは遠隔地からの給電線から供給されることがあります。また、制御信号は別の部屋や別の建物から送信され、LEDキャビネットに到達するまでに、異なる電気環境を跨いで伝送されます。

筐体の保護等級（IPコード）は、特定の異物侵入に関する質問に答えるものであり、短絡電流の経路、保護導体の連続性、構造用金属部材と接地システムとの関係、あるいは長尺の電源ケーブルや銅製信号ケーブルを介して侵入する過渡現象の影響などについては一切説明しません。電気的な検討は、単一の制御盤仕様書の一行から始めるのではなく、まず全体の設置配置図から始めます。

有効な問いかけは、「電気エネルギーがどこまで伝わるか？」です。

屋外用スクリーンの故障は、カタログ上の区分を無視する場合が少なくありません。例えば、ローカルのLED分配盤がディスプレイに近い場所に設置されている一方で、メインの分電盤は建物の奥深くに設置されていることがあります。また、送信機器の電源は別の部屋から供給されている可能性があります。このような場合、導電性の信号ケーブルが、機械図面上では分離されているように見えた機器群の間に、新たな導通経路を作り出すことがあります。

ある特定の部品が保護されているかどうかを問うのではなく、プロジェクトチームは、電源、保護導体、構造用金属部材、通信リンクを、端から端まで追跡すべきです。このアプローチにより、設計段階の早い時期に未整備な接続箇所が明らかになります。また、LEDエンジニア、システムインテグレーター、電気工事業者、構造設計チーム、および最終的な適合性確認を担う地元の有資格専門家との間で、責任範囲が明確化されます。

以下の3つの電気に関する問いは、それぞれ独立して検討してください

アース接地および等電位ボンディング、サージ保護、構造物の雷保護は相互に関係していますが、互いに置き換え可能なわけではありません。アース接地および等電位ボンディングは、導電性部品と承認済みアース配置との関係を扱います。サージ保護は、電気回路または信号回路における一時的な過電圧を扱います。構造物の雷保護は、より広範な敷地リスクに対処するもので、空気端子（避雷針）、ダウンコンダクター（避雷導体）、分離、等電位ボンディングなど、プロジェクト設計で定義されたその他の対策を含むことがあります。

接地導体をSPD（サージ保護デバイス）と呼んではならず、またSPDを雷保護システム全体と見なしてはなりません。同様に、建物に雷保護システムが設置されているからといって、接続された電子機器の検討を省略してよいわけではありません。各保護層にはそれぞれ独自の範囲と、他の層との明確なインターフェース（文書化済み）が必要です。

電気的インターフェースの基準として、実際のディスプレイハードウェアを用いる

製品の画像は電気回路図を代替できませんが、実際のキャビネットハードウェアを見れば、電源入力部、背面サービススペース、金属部品、ケーブル配線経路、構造的接合部などの物理的な配置が明確になります。そのため、機器選定と電気設計は、別々のファイルで行うのではなく、相互に連携しながら並行して進める必要があります。

屋外工事の参考資料

電気審査は、実際のキャビネットおよび設置経路から開始する

キャビネットの形式は、ケーブルの入出力位置、背面へのアクセス性、分岐配線、保守・サービス用スペース、および支持構造との物理的な関係に影響を与えます。最終的な電気仕様は、汎用的な屋外用回路図に依存するのではなく、実際に選定されたディスプレイ構成に合わせて決定すべきです。

屋外用LEDキャビネットの選択肢を確認する

配電設備・構造体・制御機器間のアース接続関係を明確に整理する

アース接続に関する議論は、ひとつのプロジェクトに複数の導電性システムが存在するため、しばしば曖昧になりがちです。外部から供給される電源には、それ専用のアース配置があります。LED配電盤には保護導体および露出導電部分があります。ディスプレイは大型の鋼製フレーム上に設置される場合があり、一方で制御プロセッサやネットワークスイッチは別の場所で動作します。図面に記載された単一のアース記号では、こうした全体的な関係性を説明できません。

より実用的な配線図は、電源から始まり、関連するすべてのノードへと保護回路をたどって描かれます。同時に、機械・AV・ネットワークの各専門図面では別個に扱われがちで、見落とされがちな構造的・制御的なインタフェースも明示します。最終的な配置については、当該地域の電気設計基準に基づき、有資格者が確認を行う必要があります。

画面フレームの検討に入る前に、まず上流側から着手してください

アース（接地）の検討は、LED設置設備に電力を供給する電源から始めます。実際には、現地調査において、主電源の出所、LED回路に電力を供給する分電盤、位相配置、ローカルな分電位置、フィーダーの経路、および保護導体の配線経路を記録することが必要です。これらの情報により、電気担当チームは、画面が全体の設備とどのように接続されているかを十分に把握できます。

同じキャビネットを備えた2つのスクリーンでも、アースに関する問いは大きく異なる場合があります。例えば、一方のディスプレイは建物の分電盤から数メートル離れた場所に設置されるのに対し、もう一方は道路脇に設置され、長距離の地中配線を通じて給電を受けることがあります。ハードウェアの外観は同一であっても、電気的境界、配線経路の暴露状況、保守点検へのアクセス性、サージ保護協調に関する課題は異なります。

現地のLED用分電盤を主要なノードとして扱う

ローカル配電盤は、外部から供給される1回路の電源が複数のディスプレイ回路に分岐する地点であることが多く、遮断・保護装置・保護導体の終端・分岐出力・SPD（サージ保護デバイス）の設置位置・監視用接点・保守作業のためのアクセス方法などをまとめて記載するのに最も自然な場所です。図面にブレーカーのみを示し、アース接続の関係性を示さない場合、システムの重要な部分が定義されないことになります。

物理的な配置も重要です。保護装置は回路図上では正しく描かれていても、現場での配線が不必要に迂回している場合があります。したがって、単線結線図と制御盤の配置図は、併せて検討する必要があります。導体の長さ、断面積、端子接続方法などは、一律にすべてのプロジェクトに流用してはならず、これらは承認済みの電気設計および機器の取扱説明書に従うべきものです。

画面構成を電気インターフェースの一部として示す

大規模な屋外設置では、制御盤フレーム、支持用鋼材、柱、背面メンテナンス用プラットフォーム、はしご、手すり、ファサード用ブラケット、点検用ドアなど、その他の導電性部品が含まれることがあります。しかし、構造図ではこれらの部品が単なる機械的構成要素として扱われがちです。電気審査では、承認済みの等電位ボンディング概念に関連する露出導電性部品を特定し、接続ポイントが想定される位置を明確にする必要があります。

ディスプレイ製造元は、納入される機器の接続インターフェースを定義できます。一方で、現場の電気設計が、それらインターフェースを建物または独立型構造物にどのように接続するかを決定します。この責任分界は重要です。なぜなら、現場の接地方式、構造システム、雷保護対策、および地域の規則はそれぞれ異なるためです。工場図面は、現地のエンジニアリングを代替しようとはせずに、インターフェースの関係を明確に示す必要があります。

制御機器は、同一の接地マップ上に配置する必要があります

制御ハードウェアは、スクリーンから離れた場所に設置されることがあります。たとえば、プロセッサは制御室の内部で動作し、受信機器は屋外キャビネット内に設置されるといったケースがあります。また、ネットワークスイッチの電源は1つの分電盤から供給され、一方でLEDスクリーンの電源は別の分電盤から供給される場合もあります。このため、筐体の接地接続、電源側のアース、シールド付きインターフェース、および導電性データリンクも、LED給電線と同様に十分な配慮が必要です。

光ファイバーは、このようなアーキテクチャ上の選択肢としても有効です。光ファイバーを用いることで、離れた機器群間の導電性データ経路を遮断できます。ただし、ローカルのスイッチ、コンバーター、プロセッサ、電源装置、金属構造物などについては、それぞれに適切な電気的保護措置が必要です。光ファイバーは単一の経路を低減するものであり、接地やサージ対策計画を不要にするものではありません。

電気的境界および雷保護区域（LPSゾーン）ごとにSPD保護を計画する

サージ保護デバイス（SPD）は、電気保護システム内で過渡過電圧を制限するために用いられます。ただし、「サージ保護付」という表現は、プロジェクト提出書類としては不十分に曖昧です。実用的な情報とは、当該デバイスの設置位置、保護対象となる回路、その上流側に存在する機器、下流側に接続される機器、および提案された保護段階が現場の電気設計とどのように整合するか、といった点です。

タイプ1、タイプ2、タイプ3という用語は、低電圧SPDの実務において一般的に用いられますが、その正確な適用は、適用される電気規格および承認済みのシステム設計によって異なります。これらの分類は、調整のための有用な指針ではありますが、屋外用ディスプレイへの万能な解決策ではありません。最終的な選定、定格値、関連する保護措置、導体の配線方法および設置方法については、各プロジェクトごとに確認が必要です。3段階の概要を簡潔にまとめたものは、以下をご参照ください。 シュナイダーエレクトリック社のSPD概要 .

装置の型式名ではなく、保護境界から検討を始める

SPDの型式が資材明細書（BOM）に記載される前に、プロジェクトチームは関係する電気的境界を特定しておく必要がある。例えば、電源は建物の主幹部で供給され、屋外フィーダーを通じて送出され、ローカルのLED用分電盤を経由し、最終的に複数のディスプレイ用電源ユニット群へと配電される場合がある。こうした各接続点において、それぞれ異なる協調設計上の課題が生じる。

独立した構造物にも同様の考え方を適用します。長尺のフィーダー線が、現場の配電系統と看板の台座に設置された分電盤を接続し、そこから短い分岐回路がLEDキャビネットに電力を供給します。ローカルのSPD（サージ保護デバイス）を単体の機能として扱うのではなく、設計段階で上流側の保護装置、フィーダー線、現地の接地条件、および接続される電子機器負荷との関係性を確認する必要があります。

議論の枠組みとして、タイプ1、タイプ2、タイプ3を用いること。

階層型保護の議論において、タイプ1は通常、設置起点または関連する流入境界における高エネルギー暴露と関連付けられる。タイプ2は、下流の配電地点で議論されることが多い。タイプ3は、協調保護の一環として、感度の高い負荷に近い位置で検討されることが多い。ただし、具体的な配置は、当該プロジェクトの電気設計および選定機器の取扱説明書に基づいて決定すべきである。

LED照明設備では、この枠組みが有用である。なぜなら、曖昧な「SPD（サージ保護デバイス）」という単一の記載を、複数の設計上の問いへと具体化できるからである。現場にはすでに上流側の保護措置が施されているか？ LED専用の給電線路は長いか、あるいは屋外配線か？ 地元の分電盤（配電ポイント）はどこにあるか？ 制御電子機器はその分電盤から離れた場所に設置されているか？ 銅線による通信回線が、別の侵入経路を形成していないか？ これらの問いへの回答によって、どの部分に技術的な検討が必要かが明らかになる。

雷保護ゾーン（LPZ）を設定することで、境界の議論が容易になる。

雷保護区域（LPZ）とは、施設を雷による電磁環境が異なる複数のエリアに区分するための手法です。プロジェクト計画においては、この概念により、ケーブルが境界を横断する箇所や、等電位 bonding、シールド、絶縁、サージ保護などの対策を統合的に検討・調整する必要がある箇所を明確に特定できます。LED表示装置単体では、周囲の建物構造や敷地全体の雷保護システムも影響するため、完全なLPZ計画を定義することはできません。

例えば、信号ケーブルは建物内から始まり、建物外へと延び、屋外経路を横断して遠隔地のサインキャビネットへと接続されることがあります。同様に、電源フィーダーも主配電系統から別の建物へと延びることがあります。このような境界をまたぐ区間については、明示的な検討が必要です。現場に外部雷保護システムが設置されている場合、LED表示装置の設置は、当該雷保護システムと整合させる必要があります。この作業は、資格を有したプロジェクト担当専門家が行うものとします。現在のところ、 IEC 62305-4:2024 雷電磁気インパルスにさらされる電気・電子システムのサージ保護対策に関する基準です。

SPDの設置品質は、製品の型番や表記以上の要素に依存します

保護装置は、その設置環境を考慮して評価する必要があります。したがって、提出資料には、保護対象回路、設置位置、システム電圧基準、上流側の保護構成、下流側の負荷グループ、接地接続方式、状態表示方法、交換時のアクセス性、および参照図面を明記する必要があります。これらの項目により、現地の電気技術チームは製品カタログ記述ではなく、実際の設置状況を確認・検討できます。

接続形状にも注意が必要です。長距離または迂回した接続は、サージ保護経路の実際の動作特性を変化させる可能性があります。ただし、本資料では接続長や導体サイズについて一律の数値を定めていません。これらは、選定したSPDの取扱説明書、承認済みの電気設計、短絡条件、現地の規制要件および現場配置に基づいて決定すべきものです。

引渡し後も維持可能なSPDスケジュールの作成

SPDスケジュールは、運転開始後も理解可能である必要があります。このため、各装置登録項目には、キャビネットまたは盤名、回路参照番号、実際の設置場所、保護段階、選定済みのメーカーおよび機種、システムの基準、上流側装置の参照情報、下流側機器群、状態表示方法、アラーム接点（使用する場合）、交換方法、図面参照番号を含めることができます。

また、最終的な選定を誰が確認したかもスケジュールに記録する必要があります。表示エンジニアリングチームは、LED負荷、キャビネットインターフェース、および提案設置位置を定義できます。一方で、現地の資格を持つ電気技術者が、現場固有の定格値、協調動作、設置方法、接地方式、適用される要件および最終受入基準を確認する必要があります。

長距離の電源および信号配線には、雷誘導サージに関する個別の検討が必要です

ケーブル長は通常、電圧降下、信号の完全性、コスト、施工に要する労力といった観点から検討されます。しかし、屋外経路を採用すると、現場の環境を通る物理的な経路が必然的に長くなります。導体が露出した場所、別個の構造物、建物の外壁や屋根、電柱、あるいは長い地中経路などを横断する場合、落雷に起因する電磁的影響や電位差が、電気的検討事項に含まれるようになります。

実務上の対応策として、一律の最大ケーブル長を定めるのではなく、まず経路を正確に地図化することが重要です。その上で、工学的な検討により、設備の出入り口、導電性ループ、並行敷設される他の配線、シールドされたインターフェース、接地状態、および関連する境界における保護措置を評価します。このアプローチにより、単に長さだけを理由にすべての長尺ケーブルを同様のリスクとみなすという誤りを避けられます。

総延長距離（メートル数）だけでなく、経路の幾何学的形状を記録すること

建物内に留まるフィーダーと、建物から出て独立した看板まで延びるフィーダーでは、評価の仕方が異なります。同様に、空中配線区間と地中埋設区間、外壁沿いの配線と金属製サービスコリドール内のケーブルでも評価は異なります。したがって、現地調査では、ケーブルの長さだけでなく、その敷設経路を明確に記述する必要があります。

有効な経路情報には、全長、屋外区間の長さ、地中区間、空中区間、建物出入口、看板入入口、中間キャビネット、近接する導電性設備、共用収容構造、構造物の貫通箇所、および現場の保護環境における変化などが含まれます。RFQ（要請書）に単一の数値を記載するよりも、経路の簡易スケッチを添付したほうが、多くの情報を伝えることができます。

電源フィーダーは、両端でそれぞれ評価する必要があります

長距離のフィーダーが2つの離れた電気ノードを接続する場合、電源側端と負荷側端の両方が重要となります。電源側には主配電保護装置が設置される場合があります。一方、遠隔側にはローカルLED配電キャビネットおよび別のアース端子が設置される場合があります。このため、片方の端を他方と切り離して設計することはできません。

本プロジェクトでは、上流側の保護装置、フィーダーの構成および敷設ルート、ローカル配電ポイント、接続される負荷グループ、および提案されるサージ保護対策について文書化する必要があります。ただし、最終的な機器配置は、承認済みの電気系統に依存します。特に、表示装置が電源を供給する建物から物理的に離れた場所に設置される道路沿いおよび遠隔地の広告構造物においては、この点が極めて重要です。

銅製信号配線もまた電気的経路です

LED制御ネットワークには、イーサネット、直列接続、監視用ケーブル、センサー配線、同期信号線、その他の低電圧インタフェースがよく含まれます。2つの機器群を接続する銅線ケーブルは、主電源ではなくデータを伝送するものであっても、導電性の経路を形成します。このため、外部の銅線は、電源供給線と同様に保護対策の検討対象となる必要があります。

プロジェクト記録には、インタフェースの種類、ケーブルの敷設経路、該当する場合はシールド方式、両端の機器、ネットワークの通信速度要件、建物などの外部境界を横断する箇所、およびインタフェース固有のサージ保護対策の提案を明記する必要があります。電源用SPD（サージ保護デバイス）を、データ線用保護デバイスの代わりに単純に使用することはできません。保護方法は、信号インタフェースの特性および承認済みのネットワーク設計に適合したものでなければなりません。

電気的分離が設計上の目的である場合には、光ファイバーを用いてください。

光ファイバーは、離れた地点間の金属製データ伝送路を不要にします。このため、建物の制御室と屋外のリモート表示装置との間の電気的関係を簡素化できます。特に、長距離の外部銅線ケーブルで別々の機器設置場所を接続する必要がある場合に、光ファイバーが有効です。

ただし、光ファイバーを雷対策の万能な解決策と見なしてはなりません。メディアコンバーター、ネットワークスイッチ、プロセッサー、ローカル電源、および表示装置のキャビネットは、依然として電源に接続されています。また、金属製のアーマーまたは強度部材を含むケーブル構造では、別途等電位ボンディングに関する検討が必要になる場合があります。最終的なケーブルの種類および取り扱い方法は、プロジェクト全体の設計に従う必要があります。

電源および信号配線において、不要なループ面積を避けます

大きな導体ループは電磁結合を増加させる可能性があります。したがって、ケーブルの配線ルートは、広い鋼構造物上に無秩序に広げず、むしろ計画的に整理する必要があります。関連する導体は、承認済みの配線コンセプトに従って敷設し、電気設計上許容される限り、不要な分離によって大きなループが形成されないよう注意しなければなりません。

この点は、表示装置の内部だけでなく外部にも適用されます。表示装置の筐体内が整然としていても、分岐回路や帰還経路が大型の看板フレーム全体に散らばっている場合、システム全体が整然としているとは限りません。そのため、内部の配線図は、外部の給電線および信号線のルートと併せて検討する必要があります。目的は、幾何学的形状を制御し、経路を追跡可能にすることであり、他のプロジェクトから無批判に流用した汎用的なレイアウトではありません。

屋外用看板構造物では、ケーブルの敷設範囲が視認しやすくなります

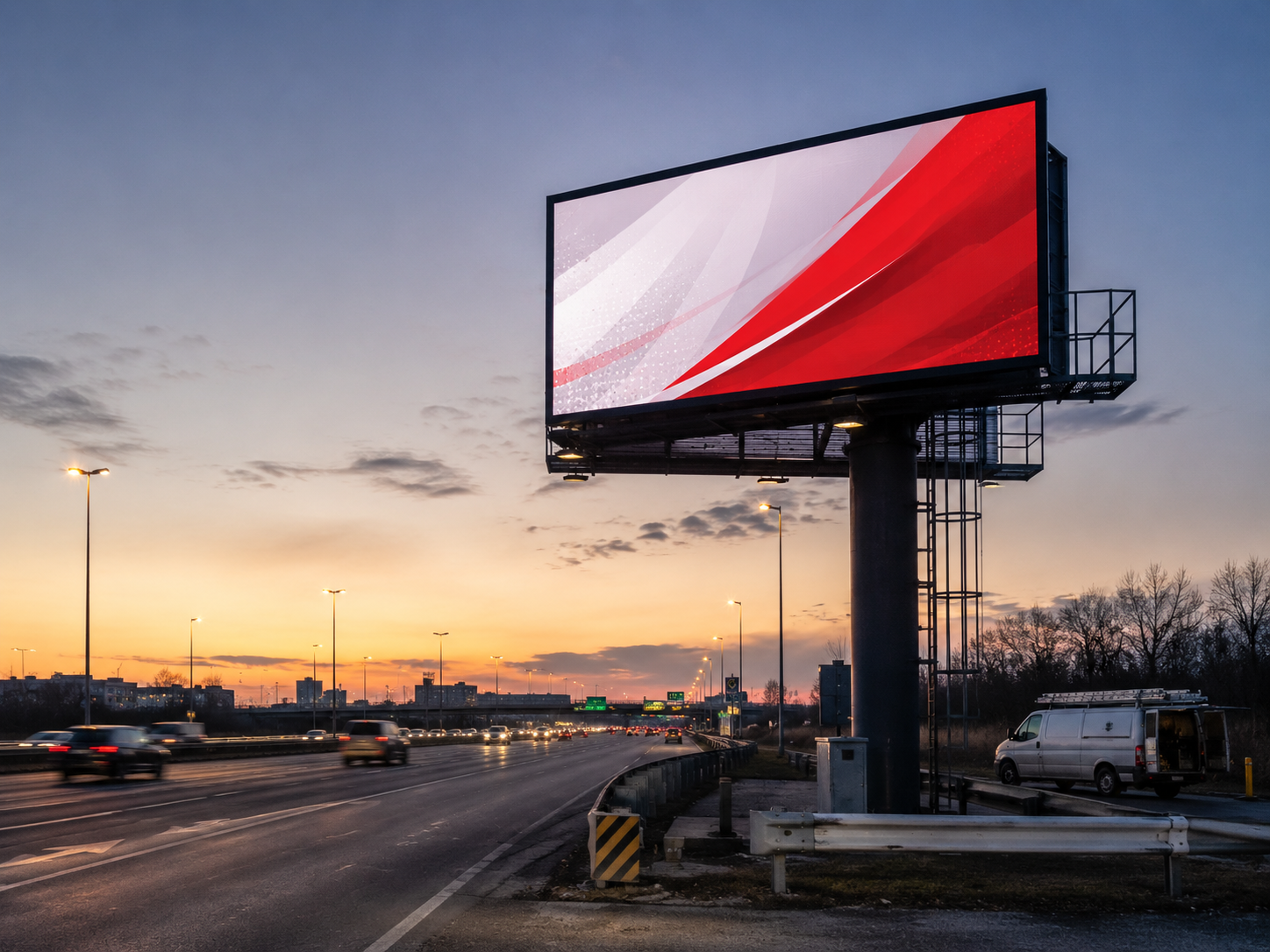

自立式看板は、通常、明確な物理的境界を有します。電源は建物または敷地内の配電ポイントから供給され、屋外の経路を経由して看板の台座またはローカル制御盤に接続されます。データ通信は、銅線または光ファイバーで行われます。このため、道路沿いのビルボード計画には、表示デバイスのハードウェア仕様だけでなく、電気インターフェースに関する文書も含める必要があります。

ポール取付式、道路沿い設置型、屋上設置型、および店舗外壁用商業看板では、同様の調整・連携に関する課題が生じます。見た目がシンプルな看板でも、長尺の電源ケーブル、別途設置される支持構造用鋼材、遠隔制御用通信経路、ローカルの絶縁装置、外部雷保護インターフェースなどが存在する可能性があります。明瞭な図面を作成することで、現場作業に持ち込まれる想定事項の数を減らすことができます。

屋外サイン工事の全体フロー

サイン本体、フィーダー配線、支持構造、制御リンクを、ひとつのプロジェクトシステムとして扱う

一つの LEDサインボード 最終的な電気工事の前に、電源の起源、ローカル配電ポイント、スクリーン構造、信号方式、外部ケーブル経路、およびアース条件を記録する必要があります。これにより、表示パッケージと現場作業との間で明確な引渡し境界が確保されます。

LED看板の選択肢を検討する

プロジェクト引渡しに接地および電気検査を組み込む

電源が入るだけのディスプレイは、自動的に電気的な受入検査を完了したものとは見なされません。試運転（コミッショニング）では、実際のフィーダー配線経路、保護導体の通路、等電位 bonding インターフェース、サージ保護デバイス（SPD）の設置位置、制御ネットワークのトポロジー、点検結果、および現地で求められる記録など、設置済みの保護システムに関する証拠を確実に保存する必要があります。これらの情報は、後日機器の保守や改修を行う際に特に重要となります。

引渡し資料パッケージでは、観測された結果と受入基準を明確に分けて記載する必要があります。現地の電気設計によって、どの測定項目が必須であり、どのような許容値が適用されるかが定められます。したがって、LEDプロジェクトのチェックリストには、承認済みの基準値、実測値、図面番号、日付、および受入担当者の署名欄を設けるべきであり、一律の抵抗値や合格／不合格の閾値を独自に設定してはなりません。

図面を実設状態に更新する

現場の状況はしばしば変化し、当初の計画が変更されることがあります。たとえば、分電盤の設置位置が移動したり、ケーブルの敷設経路が変更されたり、信号伝送方式が銅線から光ファイバーに切り替えられたりします。その結果、最終的な引渡し図面は、入札時の概念設計ではなく、実際に施工されたシステムを正確に反映する必要があります。 outdatedな図面は、将来的な故障調査を遅らせ、保護機能の変更点を隠してしまう可能性があります。

竣工図面セットには、少なくとも単線結線図、接地および等電位接続関係、フィーダーの敷設経路、ケーブル導入位置、制御トポロジー、SPD（サージ保護デバイス）一覧表、および関連する構造的インターフェースの整合性を確保する必要があります。また、プロジェクトで雷保護区域（LPZ）計画が定義されている場合は、その境界も実際の施工状況と一致させる必要があります。

LED工事ファイルとともに、現地での電気試験記録を保管してください

認定済みの現地電気工事業者が、承認済みプロジェクトに必要な検査および測定を実施する必要があります。検査の順序や受入基準は、電気系統、管轄区域、設置形態、およびプロジェクト仕様によって異なるため、引渡し用フォームには、試験名称、承認済み基準、必要に応じて使用機器または測定方法の参照情報、測定結果、測定場所、日付、および責任者による署名欄を記録する必要があります。これにより、一律の受入限界値を無理に設定することなく、トレーサビリティが確保されます。

範囲の漏れを防ぐための責任分担を採用すること

LEDエンジニアリングパッケージには、負荷、制御盤との接続インターフェース、電源入力位置、制御トポロジー、納入される配電設備、提案されるサージ保護デバイス（SPD）の設置位置、関連金属部品との接続箇所、および保守点検アクセス方法を明記する必要があります。これらは、プロジェクト全体の関係者にとって必要な機器側の事実情報です。

一方、現地の有資格専門家が、現場の接地方式、保護導体の設計、等電位 bonding 方法、サージ保護デバイス（SPD）の選定および協調動作、雷保護との接続インターフェース、ケーブル敷設規則、過電流保護、遮離、試験要件、および最終的な適合性を確認する必要があります。その後、システム統合業者または請負業者は、施工された設備が両方の情報（当社仕様と現地要件）に合致していることを保証しなければなりません。

屋外用LED電気設備引渡しチェックリスト（コピー可能）

以下の項目は、RFQ、技術提出書、現地調査票、運転開始確認書、または最終承認書にそのまま転記できます。実務上は、各行に文書番号または担当者を併記すると最も効果的です。

想定ではなく、証拠を記録する承認用チェック表を使用すること
