沿岸部の屋外LEDプロジェクトは、見積もり段階では単純に見えるかもしれませんが、塩霧、湿った空気、風雨、そして閉じ込められた熱が、後に筐体設計の弱点を露呈させることがよくあります。そのため、「沿岸対応」という言葉で表現される製品と連携する際には、画面サイズや基本的な防水仕様以上の検討が必要です。 屋外用LEDスクリーンサプライヤー 筐体のコーティング、排水経路、ケーブルのシーリング、空気流の設計、設置構造、およびメンテナンス時のアクセス性――これらすべてが、海に近い環境における長期的な安定性に影響を与えます。
一般的なIP等級や輝度といったポイントを繰り返す代わりに、本ガイドでは、実際の運用に影響を与える沿岸プロジェクト特有の要素に焦点を当てています。具体的には、腐食防止対応の筐体構造、水の排出設計、強烈な日射下での放熱制御、予備部品の計画、および設置前のサービスアクセスの確保です。
なぜ沿岸部のLEDプロジェクトには特別な計画が必要なのか
まず、沿岸部での損傷はしばしば徐々に進行します。塩分粒子が、ネジ部、リアドア、ブラケット、換気口、ケーブルグランド、フレームの継ぎ目などに付着・堆積することがあります。こうした小さな露出部は、ディスプレイ面に明らかな問題が現れる前に、腐食の起点となる可能性があります。

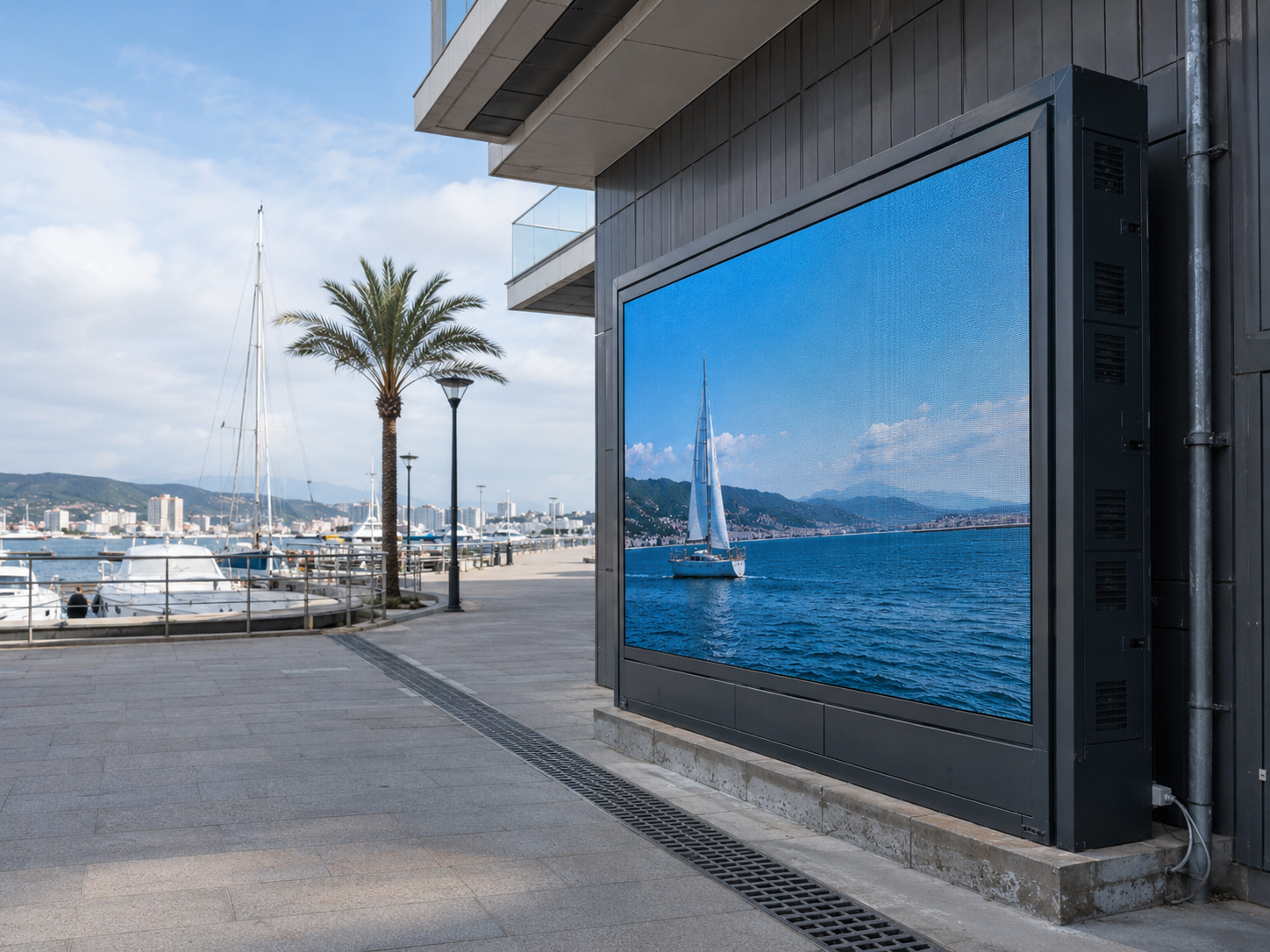

一方で、湿度により、キャビネット周辺の湿気は長時間残留します。港湾道路、マリーナ、ビーチリゾート、海岸沿いのショッピングセンター、あるいは沿岸部の交通ハブ近くに設置されたディスプレイは、朝の湿気、昼間の強い日差し、そして日没後の湿った夜間空気にさらされる可能性があります。
ただし、計画段階での検討は防水等級にとどめてはなりません。沿岸部向けLEDディスプレイには、キャビネットのエッジ保護、清潔な排水経路、密閉されたケーブル導入口、適切な通気性、安全な保守作業空間、および現実的な保守計画が不可欠です。
筐体保護に関しては、 IEC IP等級 粉塵および液体の侵入防止について説明します。ただし、沿岸部向けLEDスクリーンの計画では、腐食、滞留水、キャビネットの発熱、および保守作業空間も検討する必要があります。これらの要因は、屋外での長期的な性能に影響を与えるからです。
沿岸部におけるリスクは通常、背面側から始まります。
例えば、スクリーンの前面は清潔に見えても、背面のヒンジ周辺、ロック部、ケーブル導入口、フレームのボルト部などで腐食が進行し始めている場合があります。したがって、LED表示面と同様に、キャビネットの背面にも十分な配慮が必要です。
さらに、風雨によって側面の継ぎ目や背面の保守用ドアへ雨水が浸入することがあります。そのため、キャビネットの設計図は、現場写真、海側の向き、および設置構造と併せて検討する必要があります。
耐腐食性キャビネット設計
耐腐食性の計画はキャビネットから始まりますが、それにはファスナー、背面の保守用ドア、支持ブラケット、モジュールフレーム、ケーブルグランド、および設置用ハードウェアも含まれます。沿岸環境では、こうした細部の対策が長期的な保守コストを左右する要因となることが多くあります。
したがって、キャビネットの素材および表面処理は、実際の暴露レベルに適合させる必要があります。アルミニウム構造は、未処理の鋼材と比較して軽量化を図り、錆びに対する耐性も高めます。ただし、アルミニウム製キャビネット部品は、塩分や湿気による弱いコーティング部位への侵食を防ぐため、適切な表面処理が必要です。
屋外用500×1000mm LEDディスプレイパネルを確認する
コーティング品質は、弱点となる箇所で確認する必要があります。
フラットなキャビネット表面は、コーティング後に見た目が良好であることが一般的です。しかし、角部、ネジ穴、ヒンジ周辺、切断エッジなどでは、実際の製造工程の品質が明確に現れます。沿岸地域向けプロジェクトでは、これらの弱点となる箇所について出荷前に特別な配慮が必要です。
また、背面ドアのシールは、破断することなく圧縮状態を維持する必要があります。ロック機構およびヒンジは、コーティング面を傷つけずにスムーズに開閉できる必要があります。その結果、キャビネットを開閉するたびに新たな金属露出部が生じるような、日常的なメンテナンスを回避できます。
ファスナーおよびブラケットは、沿岸地域での使用に適合している必要があります。
第二に、ねじ、ボルト、ワッシャー、取付プレートは、単なる補助部品とは見なさないでください。これらの部品は、水が滞留しやすい接合部に配置されます。したがって、耐食性処理済みのハードウェアを用いることで、目に見えにくい腐食リスクを低減できます。
さらに、異種金属接触については慎重に検討する必要があります。塩分を含んだ湿潤環境下では、互換性のない金属同士が接触すると電気化学的腐食（ガルバニック腐食）が加速される可能性があります。安定したディスプレイキャビネットであっても、耐食性処理済みの支持フレームが必要です。
排水と熱管理
排水と熱管理は、一体として計画する必要があります。水を溜め込むキャビネットは、同時に熱い空気も閉じ込めてしまいます。一方で、通気口が多すぎると、塩分、粉塵、湿気を内部に取り込んでしまうおそれがあります。
したがって、設計には、水と空気の双方に対して制御された経路を確保する必要があります。雨水は構造体から迅速に排出されるべきであり、一方で内部の熱は、感度の高い部品を塩分を含む空気にさらすことなく外部へ放出される必要があります。
確認すべき排水関連の詳細
- 底部の排水穴は、ブラケット、ケーブルトレイ、砂、または落ち葉によって塞がれてはなりません。
- リアドアは均等に閉じられるべきであり、風雨が不均等な隙間から侵入しないようにする必要があります。
- ケーブルの導入口はケーブルの外径に合致させるべきであり、可能な限り上部からの導入によるリスクを回避する必要があります。
- 鋼製フレームは、ディスプレイ背面に隠れた水たまりを作らないようにすべきです。
- 壁面取り付け型スクリーンは、点検・乾燥・通気のための実用的な空間を確保する必要があります。
ケーブル導入口は、よくある故障箇所です。
多くの屋外での故障において、水は前面モジュール表面からではなく、ケーブルや導管、あるいは密封が不十分な開口部を伝って侵入します。したがって、ケーブルグランドおよび電源ルートは早期に確認すべきです。
また、電源分配ボックスも同程度の沿岸リスクレベルに対応している必要があります。保護されたLEDキャビネットでは、近くにある脆弱な電気ボックスを補うことはできません。電源ルート全体が検討対象となるべきです。
沿岸地域の日射下における熱制御
沿岸地域の設置場所では、強い日射と湿った空気が同時に発生することが多い。そのため、キャビネットの熱設計では、画面の向き、背面のクリアランス、電源の配置、ファンのアクセス性および空気流の経路を考慮する必要がある。
パッシブ冷却方式は、可動部品を減らし、保守作業を簡素化できる。ただし、全面日射を受ける大型スクリーンの場合、アクティブ冷却が必要になることがある。その場合、ファンの配置およびフィルターへのアクセス性は、迅速な点検および交換が可能であるよう設計すべきである。
沿岸地域向けに最適なプロジェクトタイプ
この沿岸地域向け計画手法は、塩分、湿度、排水、熱などの環境要因がスクリーンの全寿命に影響を与える可能性のある、常設型屋外LEDディスプレイ・プロジェクトに適用される。特に設置スペースが限られている場合、あるいは将来的な保守作業を初期段階からコントロールしたい場合に有効である。
適した用途
- 風雨にさらされる沿岸道路の屋外広告看板プロジェクト。
- マリーナ、港湾およびハーバー内の案内用スクリーン。
- 沿岸地域のショッピングモールにおける広告用ディスプレイ。
- リゾート地、ホテルおよび観光エリアのファサード（外装）用ディスプレイ。
- 湿度の高い沿岸地域に設置される交通ハブの屋外情報表示装置。
- 都市のランドマークおよび公共コミュニケーション用LEDディスプレイプロジェクト。
お見積り前の準備：ご提出いただくプロジェクト詳細
明確なプロジェクト概要は、工場が適切な屋外LEDディスプレイ構成を提案する上で重要です。また、やり取りの繰り返しを減らし、紙面上では問題なさそうでも実際の現場で問題を引き起こす設計を回避できます。
最初の連絡は完璧である必要はありませんが、プロジェクトの詳細情報が揃っていると、キャビネット選定、お見積り、図面作成、スペアパーツ計画の精度が向上します。
設置場所および周辺環境
国・都市名、設置場所の種別、海からの距離、海側の方位、風の影響状況、および正面・側面・背面からの写真を含めてください。
ディスプレイおよび設置に関する情報
ディスプレイの幅・高さ・台数、設置方法、マウント構造、視認距離、および前面／背面メンテナンスの希望を送付してください。
システムおよび機器の範囲
運用時間、コンテンツ種別、電源ルート、現地の電圧、制御方式、予備モジュール、付属品および設置支援の要件を明確化してください。
沿岸部屋外ディスプレイ向け製品パス
沿岸部向けLEDディスプレイプロジェクトでは、単価だけでなくキャビネットの詳細についても工場と協議できるサポート体制が必要です。表示サイズ、ドットピッチ、制御システムは依然として重要ですが、沿岸部という特殊な環境条件により、コーティング、通気性、排水、保守計画といった追加の検討項目が生じます。
固定式屋外用途の場合、 屋外LEDディスプレイ ページは実用的な次のステップです。このページでは、プロジェクトを屋外用キャビネット形式、一般的な製品サイズ、恒久設置向けの方向性と結びつけています。
道路沿いのメディア、公共広場、商業広告施設向けに、 LED広告画面 ソリューションは、レイアウト計画、コンテンツ更新、長期運用に関する検討を支援します。また、大規模な道路沿いプロジェクトについては、「 ビルボード led 選択肢がある
保守アクセスとプロジェクトチェックリスト
保守アクセスは、キャビネットの図面、鋼構造およびケーブル配線ルートが承認される前に決定する必要があります。そうでないと、清潔な設置であっても修理が困難になる可能性があります。沿岸地域では、保守作業の遅延により、小さな問題がより大きな問題へと発展する恐れがあります。
前面サービス方式のキャビネットは、壁掛け式ディスプレイ、狭い道路、ファサード工事など、背面へのアクセスが制限される場所に適しています。背面サービス方式のキャビネットは、画面後方の安全な通路を確保できる大型屋外広告看板に適しています。ただし、いずれの方式でも実際のアクセス計画が必要です。
最終量産前チェックリスト
- 画面サイズ、キャビネット配置および保守方向を確認します。
- キャビネットの材質、塗装工程および露出部のハードウェアを確認します。
- 排水経路、ケーブル導入部および底部のクリアランスを確認します。
- 冷却方式、ファンへのアクセスおよび空気流の方向を確認します。
- 現場の写真、海側の方向およびアクセス制約を準備します。
- 予備モジュール、電源装置、受信カードおよびケーブルを計画します。
- 配線図、キャビネット番号付けおよび設定ファイルの提出を依頼します。
- 海上輸送または長距離配送向けの梱包方法を確認してください。
関連記事および参考リソース
よくあるご質問
沿岸部向け屋外LEDディスプレイと標準的な屋外スクリーンの違いは何ですか？
沿岸部向け屋外LEDディスプレイは、塩霧、高湿度、風雨、およびより強い腐食リスクにさらされます。そのため、キャビネットのコーティング、固定具、ケーブル導入口、排水機構、およびメンテナンスアクセスについて、通常の屋外プロジェクトよりもさらに厳密な検討が必要です。
生産前の耐腐食性キャビネット設計をどのように確認すべきですか？
まず、キャビネットの材質、表面処理、露出したネジ部、ロック機構、背面ドアのシール、およびサポートブラケットを確認してください。さらに、ケーブル導入口、換気口の配置、サービス方向を確認するため、キャビネットの詳細写真または図面を依頼してください。
画面が既に屋外用として設計されている場合、なぜ排水が重要なのでしょうか？
排水が重要なのは、水がフレーム周辺、継ぎ目、ケーブル配線経路、およびサポート構造部に依然として滞留する可能性があるためです。沿岸地域では、詰まった排水路に塩分や砂が残留し、金属部品の腐食を加速させるおそれがあります。
沿岸地域向けLEDスクリーンにおいて、熱制御に関するどの点を確認すべきでしょうか？
熱管理の検討には、キャビネット内の空気流、電源ユニットの配置、ファンへのアクセス性、換気口の保護、日射方向、および背面 clearance（隙間）が含まれます。ただし、換気口は無作為に開けないでください。不適切な空気流設計により、塩害霧や粉塵が内部に侵入する可能性があるためです。
工場が沿岸地域向けLEDディスプレイの正確な見積もりを提供するために必要なプロジェクト情報は何ですか？
有効な簡易仕様書には、画面サイズ、数量、国、都市、用途、設置方法、現場写真、海側の向き、電源ルート、保守アクセスおよび機器範囲が含まれます。これらの詳細情報により、より適切なキャビネット選定が可能となり、設計図面の修正回数を減らすことができます。
概要：沿岸部向けディスプレイを完全な屋外システムとして構築する
沿岸部向けLEDディスプレイプロジェクトでは、明るいモジュールと標準的な屋外用キャビネットだけでは十分ではありません。塩害霧、湿度、降雨方向、熱の滞留、および限られた修理アクセスといった要素が、長期的な安定性に影響を与える可能性があります。そのため、プロジェクト計画では、キャビネットのコーティング、排水、ケーブルシーリング、空気流通、スペアパーツ、および保守アクセスを、最初から統合的に検討する必要があります。
次回の技術レビューに向けて、画面サイズ、数量、国、現場写真、取付方法、海側の向き、電源ルート、運用スケジュールおよび機器範囲を準備し、その後プロジェクト情報を以下へ送信してください。 お問い合わせ 議論が腐食対策、排水、熱制御および長期保守計画に集中できるようになります。 屋外用LEDスクリーンサプライヤー .
見積もり前の3つの実践的な対応
- 沿岸リスクレベルを確認してください：塩分暴露、風向き、湿度、日射、排水およびアクセス状況。
- プロジェクトの詳細情報を送付してください：サイズ、数量、設置場所、取付方法、写真、電源ルートおよび機器範囲。
- 生産前にシステム全体を確認してください：キャビネットのコーティング、ケーブル導入口、冷却方式、スペアパーツ、サービス対応方向およびドキュメンテーション。
