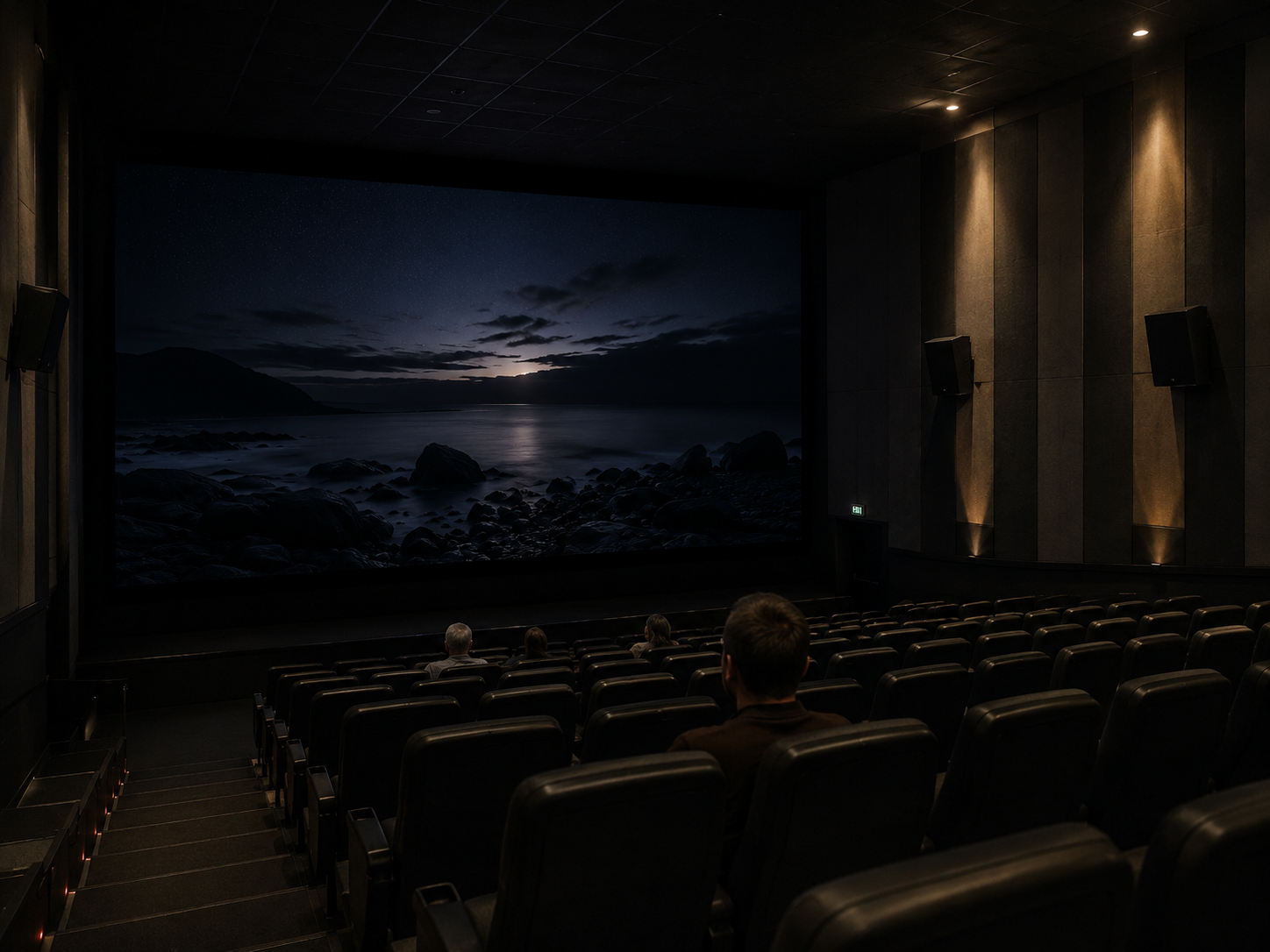

א תצוגת מסך LED לקולנוע אין לבחור את התמונה לפי בהירות שיא או גובה פיקסלים בלבד. בחדר חשוך, עקביות שחורה, פרטים אפורים נמוכים, אחידות תמונה, רעשי קירור ומיקום השורה הראשונה שיכולה להשפיע על נוחות הצפייה יותר מאשר מפרט של כותרת עליונה.

נקודת ההתחלה הנכונה היא החדר: פתיחת המסך, מרחקי הישיבה, רזולוציית המקור, סידור הרמקולים, אוורור וגישה לתחזוקה. מדריך זה מסביר כיצד להפוך את הפרטים הללו לרשימה קצרה פרקטית עבור חדרי הקרנה פרטיים, חללים סוחפים, אולמות רב-תכליתיים ופרויקטים מסחריים של קולנוע.

קולנוע מסחרי או אולם הקרנה פרטי?

אין להתייחס לפרויקטים אלה כאל זהים. אולם תיאטרון מסחרי עשוי לדרוש תהליך עבודה ספציפי לקולנוע של השמעה, אבטחה, אישור וקבלה. מערכת LED פנימית סטנדרטית בעלת פסיעה עדינה עשויה להיחשב עבור חדרי הקרנה פרטיים, חללי הצגה, מקומות סוחפים או אולמות תוכן אלטרנטיבי, אך אין לתאר אותה באופן אוטומטי כמערכת קולנוע מסחרית תואמת.

לפני שמוצר ייכנס לרשימה המקוצרת, יש לוודא מי שולט במערכת ההשמעה, אילו דרישות טכניות או רגולטוריות חלות, ואיזה צד אחראי לאישור הסופי.

הקרנה יוצרת תמונה דרך מקרן, עדשה, נתיב הקרנה ומסך מחזיר אור. נורת LED בעלת צפייה ישירה יוצרת את התמונה על משטח התצוגה. הסרת אלומת ההקרנה מונעת מגבלות של צל ומרחק הקרנה, אך היא יוצרת דרישות חדשות לעומק מבני, חשמל, נתונים, אוורור וגישה לשירות.

טווח הפעולה של חדר החושך חשוב יותר מאשר הגדרת התצוגה המקסימלית באולם התצוגה. כתוביות בהירות, מעברים מהירים והדגשות בעוצמה גבוהה עלולות להיות מעייפות במהלך צפייה ארוכה. בקשו הגדרה קבועה מראש של אולם שניתן לזכור אותה באופן עקבי ועדיין לשמור על הפרדה נראית בסצנות חשוכות.

יש לתכנן את הסאונד בו זמנית. מסך הקרנה עשוי לאפשר הצבת רמקול מרכזי מאחורי התמונה, בעוד שקיר LED מוצק לא מספק באופן אוטומטי את אותו נתיב סאונד. מיקום הרמקול מעל או מתחת לתמונה יכול לשנות את מקור הדיאלוג, במיוחד ליד השורה הראשונה.

אל תתחילו עם דגם מוצר. התחילו עם תקציר חדר ממוחשב המציג את פתח התמונה, מושבים תפוסים, פורמטי מקור, רמקולים, מבנה, אוורור ותוואי תחזוקה.

אל תעברו לאישור מוצר כל עוד הנקודות הללו אינן פתורות

• נתיב ההפעלה והאישור אינו ברור. מפרט מסך אינו יכול לפתור את נושאי שרתי הקולנוע, האבטחה, ההדדיות או האחריות לאישור מקומי.
• לרמקול המרכזי אין מיקום מאושר. בחירת גובה המסך תחילה עלולה ליצור דיאלוג מנותק או זווית צפייה לא נוחה בשורה הראשונה.
• עומק הקיר מתאים רק לארונות. מבנה, כבלים, יניקה, פליטה, גישה והחלפת רכיבים בטוחה דורשים גם הם מקום.
• הספק יציג רק צילומי אולם תצוגה בהירים. בקשו רמפות שחורות, כמעט שחורות, כתוביות וסצנות סרטים מייצגות ברמת ההפעלה המתוכננת.
• הצעת המחיר כוללת את חומרת התצוגה אך לא את המערכת כולה. עיבוד, חלוקת חשמל, הרכבה, כיול, התקנה, הפעלה ומסירה יכולים לשנות באופן מהותי את היקף הפרויקט.

תוכן קולנועי מבלה חלק ניכר מזמן הריצה שלו מתחת לרמת הלובן השיאית. סצנות לילה, בגדים כהים, עשן, דהייה איטית ופנים עמומים תלויים בהפרדה יציבה בין רמות האפור הראשונות הנראות לעין. נתון ניגודיות גבוה בגיליון מפרט אינו מראה אם רמות אלו נשארות נפרדות לאחר עמעום הקיר.

התחושה השחורה תלויה גם בחדר. מסכות מודולים, משטחי הגנה וזוויות ארונות עשויים לשקף אורות מעבר, שלטי יציאה או גימורים בהירים גם כאשר הפיקסלים כבויים. בדקו את המסך כאשר תאורת הבטיחות הרגילה פעילה ולא בחושך מוחלט.

עומק סיביות יכול לתמוך בעיבוד חלק יותר, אך הוא אינו מוכיח ביצועים של אפור נמוך גלוי. התנהגות מנהל ההתקן, תצורת כרטיס הקליטה, בקרת הבהירות ונתוני הכיול קובעים כיצד הקיר המורכב מתנהג ליד שחור.

נקודות קבלה לחדר חושך

השלימו את המבחן עם תוכן אמיתי: חוץ לילי, פנים עמומים, עשן, דעיכה הדרגתית, פנים ניטרליות וכתוביות. הקלטות מצלמה עשויות לעזור כאשר המקום זקוק גם לסטרימינג או לכידת קידום מכירות, אך הן לא צריכות להחליף תצפית ישירה מהמושבים.

פסיעה של פיקסל (pitch) הוא המרחק ממרכז למרכז בין פיקסלים שכנים. פסיעה קטנה יותר מגדילה את צפיפות הפיקסלים, אך האפשרות הטובה ביותר הזמינה אינה בהכרח הרכישה הטובה ביותר. היא עשויה להוסיף עלות, עומס עיבוד וצפיפות תרמית מבלי ליצור שיפור נראה לעין מהמושבים המתוכננים.

השורה הקרובה ביותר שולטת בכמה קל לראות את מבנה הפיקסלים. רוחב המסך שולט במספר הפיקסלים האופקי הכולל. יש לבחון את שתי העובדות הללו יחד: קיר רחב באולם יכול ליצור בד ציור גדול מאוד גם כאשר השורה הראשונה רחוקה מספיק כדי להשמיע גובה צליל פחות אגרסיבי.

פיקסלים אופקיים = רוחב המסך במילימטרים ÷ פסיעה של פיקסל במילימטרים. השתמש באותו חישוב עבור גובה, ולאחר מכן השווה את התוצאה לרזולוציית המקור ופלט המעבד המתוכנן.

שינוי גודל אינו בהכרח כישלון, אך הוא חייב לשמר פנים, כתוביות, קצוות אלכסוניים ומרקמים עדינים. כמו כן, חשב את התמונה הפעילה עבור כל יחס גובה-רוחב. אזורים שאינם בשימוש מעל, מתחת או ליד התמונה צריכים להישאר שקטים ויזואלית במהלך סצנות חשוכות.

סקירת מצגת מעשית

1. רשום את פתיחת המסך המדויקת ואת השורה הראשונה שבה התפוסה.
2. חשב את היקף המכרז המלא עבור כל הצעה מועמדת.
3. סמנו את המרחק האמיתי בשורה הראשונה באזור ההדגמה.
4. הצג פרצופים, כתוביות, קווים אלכסוניים, תנועות איטיות ומרקמים מפורטים.
5. הקטן את המסך לפלט המתוכנן של חדר חושך.
6. חזור על הסקירה מהמושב הצדדי הרחב ביותר התפוס.
7. תעדו מרקם גלוי, ארטיפקטים של שוליים, מוארה ונוחות צפייה לפני השוואת מחירים.

כיצד החלטת המצגת משתנה בהתאם למקרה השימוש

גמא שולטת באופן שבו רמות דיגיטליות הופכות לבהירות נראית לעין. אם התגובה עולה מהר מדי, סצנות כהות נראות דהויות. אם היא עולה לאט מדי, מרקם הצללים נעלם. איזון לבן חייב להישאר ניטרלי גם ברמות אות נמוכות, בינוניות וגבוהות; קיר שנראה ניטרלי במהלך תוכן בהיר עדיין עלול לייצר צללים צבעוניים.

הקצאת נקודת בקרה אחת לכל פונקציית אות. אין לכוונן באופן עצמאי רזולוציה, קצב פריימים, טווח, המרת צבע, קנה מידה, גמא, בהירות וכיול במספר מכשירים ללא סיבה מתועדת. תיקון כפול מקשה על חזרה על התוצאה הסופית.

יישור מכני מגיע לפני כיול עדין. ארון מוטה, מודול לא אחיד או פער לא עקבי עלולים ללכוד אור מהחדר ולהופיע כבעיית אחידות חשמלית. תקן את המשטח הפיזי לפני שתנסה להסתירו באמצעות נתוני כיול.

איכות המושב המרכזי אינה מספיקה. יש לבחון צבעים אפורים כהים, קירות ניטרליים וצבעים בעלי רוויה נמוכה מהשורה הראשונה, המושבים המרכזיים ומהזוויות הרחבות ביותר. מושבי הצד עשויים לחשוף השתקפויות, שינוי צבע או תפרים גלויים שנעלמים מהאמצע.

רצף כיול לבקשה

1. לאשר את המקור הסופי, het processor והנתיב להצגה.
2. לחמם את כל הקיר בתנאי הפעלה רגילים.
3. הגדר את תאורת המעבר והאדריכלות למצב השמעה רגיל.
4. תקן את היישור הפיזי, פגמי המודול והחיבור.
5. מדוד ובחן שחור, אפור, איזון לבן, גמא וצבע.
6. בדוק קצוות, פינות והתנהגות המושב הצדדי.
7. שמרו את הגדרות הפעלה ובדיקות מוגדרות מראש שאושרו.
8. הקלט הגדרות קריטיות ובדוק שוב את חומר הסרט האמיתי דרך המקור הסופי.

יש לתאם את קיר התמונה, הרמקולים ומבנה החדר כמכלול אחד. הגבהת התמונה עשויה ליצור מקום לרמקול מרכזי, אך היא יכולה גם להגדיל את זווית הצפייה האנכית בשורה הראשונה. שרטוט חתך צריך להשוות את גובה המסך, קווי הראייה, מיקומי הרמקולים, הטיפול האקוסטי ועומק השירות לפני אישור המסגרת.

רעשי קירור יכולים להפוך לחלק מהפסקול. מאווררים, ספקי כוח, מעבדים, מתלים, סורגים וציוד HVAC בקרבת מקום עשויים להיות בלתי נשמעים באולם תצוגה עמוס אך מורגשים בסצנה שקטה. יש לבדוק רק לאחר שהקיר הגיע למצב תרמי יציב והחדר חזר למצב רעשי הרקע הרגיל שלו.

אסטרטגיית התחזוקה משפיעה על האחידות לטווח ארוך. שירות קדמי מפחית את העומק האחורי אך דורש גישה בטוחה על פני המסך. שירות אחורי עשוי לפשט חלק מההתערבויות אך זקוק למעבר פתוח וזרימת אוויר מבוקרת. מודולים חלופיים זקוקים גם לנתוני כיול תואמים ותהליך ליישור פיזי.

שאלות לספק ולאינטגרטור

• היכן ישתחרר חום ברמת ההשמעה המיועדת?
• אילו מאווררים או רכיבי חשמל עשויים לשנות את מהירותם ככל שהטמפרטורה עולה?
• כיצד יוחלפו מודול, יחידת כוח או רכיב קליטה?
• האם ניתן להשלים את העבודה מבלי להסיר את טיפול האקוסט הסמוך?
• כיצד יתאים מודול חלופי לרמות שחור, אפור נמוך ותוכן רגיל?
• מי רושם קבצי תצורה, נתוני כיול ומיקומי חלקי חילוף לאחר המסירה?

התחילו בתיעוד נתיב המקור. רשמו את התקן ההשמעה, פורמט האות, הרזולוציה, קצב הפריימים, הטווח, המרת הצבע, נקודת קנה המידה, פלט המעבד ותצורת הקליטה. ההדגמה הסופית צריכה להשתמש באותו מסלול שתוכנן לתפעול יומיומי.

עבור פרויקט קולנוע מסחרי, יש לאשר את תהליך ההשמעה, האבטחה, יכולת הפעולה ההדדית והאישור הנדרשים עם הגורמים הטכניים האחראים. עבור חדר הקרנה פרטי או מקום רב תכליתי, יש לרשום את המקורות בפועל - שרת מדיה, מחשב, קלט חי, מערכת מצגות או הזנת מצלמה - ולבדוק כל מצב נדרש במקום להניח שתמונת HDMI מוצלחת אחת מוכיחה תאימות מלאה.

יש להסכים על קריטריוני קבלה לפני הייצור או ההתקנה. קשה לאכוף הבטחה סובייקטיבית כגון "חלק", "ניגודיות גבוהה" או "שקט" לאחר השלמת הקיר. יש להגדיר את תוכן הבדיקה, תנאי החדר, עמדות הצפייה, הגדרות ההפעלה, הצופה האחראי ושיטת רישום הפגמים.

רשימת בדיקה תמציתית לקבלה באתר

הפכו הצעות מחיר מתחרות להשוואה

שתי הצעות מחיר יכולות להציג את אותו גודל מסך ומצגת, תוך כיסוי תחומי אחריות שונים מאוד. בקשו מכל מציע להפריד בין הסעיפים הבאים במקום להציג סכום אחד לא מוסבר:

אין להשוות הצעות מחיר עד שממדי המסך, גובה הצליל, פריסת הארון, יחס החלפים, קיבולת המעבד, גבולות ההתקנה והיקף הקבלה יהיו תואמים. מחיר חומרה נמוך יותר עלול להפוך לעלות פרויקט גבוהה יותר כאשר עבודה חיונית אינה נכללת.

שלוש פעולות לפני האישור הטכני

1. לאשר מדגם מייצג בקנה מידה מלא. צפה בו מהמרחק האמיתי של השורה הראשונה, זווית הצד ורמת הפלט המתוכננת.
2. לאשר את מסלול האות המלא. בדוק את המקור, המעבד, קנה המידה, קצב הפריימים, הטווח ותהליך העבודה של המעבר בפועל.
3. לאשר את תנאי הקבלה בכתב. רשום את מצב החדר, תוכן הבדיקה, סבילות או קריטריונים חזותיים, תהליך התיקון ואחריות לאישור הסופי.

הכינו תקציר פרויקט שימושי ל-LED בקולנוע

שלחו את פתיחת המסך, מרחק השורה הראשונה, תוכנית הישיבה, רזולוציית המקור, יחסי גובה-רוחב, פריסת הרמקולים, העדפת השירות ותנאי תאורה רגילים בחדר. פרטים אלה מאפשרים לספק ולאינטגרטור להשוות גובה-רוחב, פריסת הארון, עיבוד וקירור מבלי לנחש.
