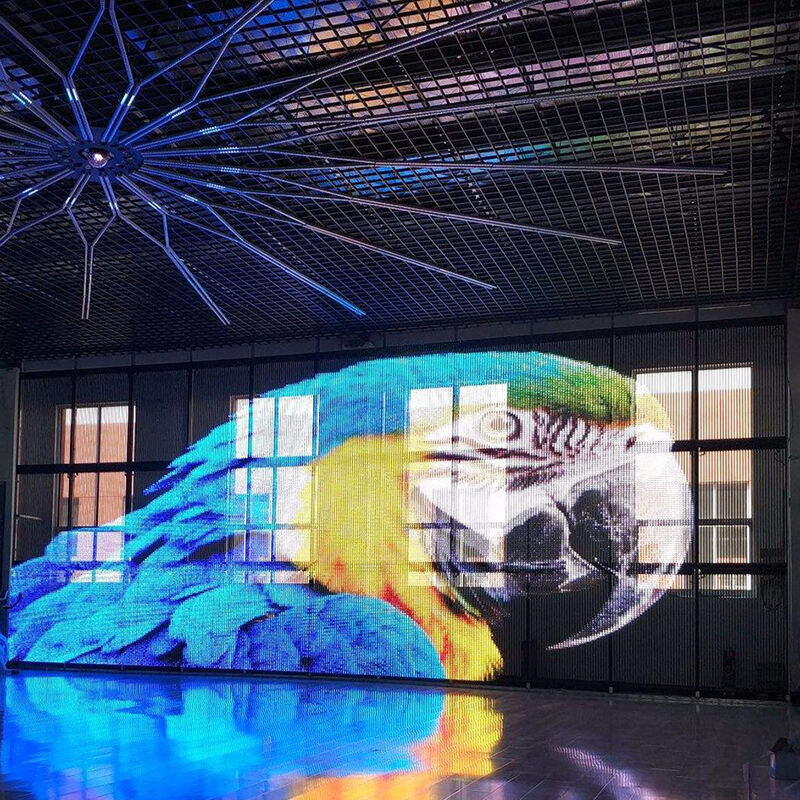

Mi az átlátszó LED kijelző? Alapvető technológia és működési elvek
Az átlátszó LED kijelző architektúrájának meghatározása és fő különbségei
A transzparens LED-kijelző technológia úgy működik, hogy az LED-eket rácsmintázatban helyezi el nagyon vékony, átlátszó anyagokon, például megerősített üvegen vagy akrilpanelen. Ez a felépítés megszabadítja a technológiát azoktól a nehéz fekete keretektől és vastag dobozoktól, amelyeket általában a hagyományos képernyők mögött látunk. Ezzel a megközelítéssel a fény körülbelül kétharmada majdnem teljes egészében áthaladhat, így a megjelenített tartalom úgy tűnik, mintha lebegne a kijelző mögötti háttér előtt. A hagyományos LED-kijelzők alapvetően blokkolják a környezetükből érkező fényt, és eltakarják a kilátást a képernyő mögé. Ezek az új, átlátszó változatok viszont átengedik a természetes megvilágítási körülményeket, és vizuálisan összefüggővé teszik a teret. Ezért kiváló választások olyan helyeken, ahol vállalkozások digitális információkat kívánnak elhelyezni, például kirakatokban, művészeti galériák interaktív kiállításain, vagy épületek külső falain, anélkül, hogy elveszítenék a kilátást.
Hogyan teszi lehetővé az LED pixelek elrendezése, a rács távolsága és a nyomtatott áramkör átlátszósága a fényáteresztést
Az, hogy hogyan jut át a fény, nagyban attól függ, hogyan tervezzük meg számára a teret. Az LED-ek általában 3 és 10 milliméter távolságra helyezkednek el egymástól ezeken az átlátszó nyomtatott áramkörökön. Ha nagyobb a távolság közöttük, az egész szerkezet átlátszóbbá válik, de részleteket veszít. Fordítva, a sűrűbb elrendezés jobb képminőséget nyújt, de nehezebb átlátni rajta. Az okos vállalatok kitaláltak megoldásokat erre a problémára, lecsökkentve az LED-chipek méretét 2 mm alá. Ez lehetővé teszi, hogy több pixelt helyezzenek el ugyanakkora felületen anélkül, hogy túl sok fényt blokkolnának. A következő lépés szintén lenyűgöző: az LED-minta olyan keretként működik, amely a fény nagy részét egyenesen előre irányítja, miközben az üres terek lehetővé teszik, hogy a külső fény áthatoljon. Így olyan megoldást kapunk, amely jól néz ki, anélkül hogy teljesen eltakarná az elem mögött lévő dolgot.
Áttetszőségi arány és fényerősség közötti kompromisszum: valós körülmények közötti láthatóság optimalizálása
A transzparencia és a fényerő közötti kompromisszum tulajdonképpen egyszerű. Amikor körülbelül 85% feletti transzparenciához érünk, már nincs elegendő felület ahhoz, hogy az LED-ek megfelelően átvilágítsanak, ami azt jelenti, hogy a maximális fényerő csökken. Ezért a napsugárzásnak kitett kültéri kijelzők, például épületfalaikon elhelyezettek, általában 70–80% közötti transzparenciát céloznak meg, miközben elérnek kb. 5000 nits fényerőt. A boltok belsejében azonban a kiskereskedők gyakran több mint 90%-os transzparenciát választanak, még akkor is, ha ez kb. 1500 nitsre való leépítést jelent, mivel így nem zavarják meg a tér belső világítási atmoszféráját. Néhány újabb technológia most már adaptív fényerő-érzékelőket is beépít, amelyek automatikusan alkalmazkodnak a napszaktól függően változó világossághoz vagy sötétséghez. Ezek az intelligens beállítások szükség esetén akár 40%-kal javíthatják a képesség láthatóságát anélkül, hogy éjszaka csökkennene a kinézés átlátszósága.
Egyedi LED kijelző tervezése: Követelmények, specifikációk és elrendezési stratégia
Képponttávolság, felbontás és nézőtávolság igazítása a felhasználási esethez
A LED-ek közötti távolság, más néven pixeltávolság meghatározza, hogy milyen távolságból láthatók tisztán a képek a képernyőn. Amikor olyan helyeken szerelnek fel kijelzőket, ahol az emberek közel állnak hozzájuk, például bolti kirakatokban vagy interaktív kioszkoknál, ahol a távolság 0,9–1,8 méter körül van, akkor 2 mm-es vagy annál kisebb finom pixeltávolság választása biztosítja a kívánt éles részleteket. Ám amikor nagyobb terekkel, például aminatóriumokkal vagy 6 méternél távolabbról látható hirdetőtáblákkal van dolgunk, a gyártók általában 4–10 mm-es nagyobb pixeltávolságot alkalmaznak, mivel ez kiegyensúlyozza a tényleges olvashatósági igényeket a költségekkel. Számos szakember emlékszik egy hasznos kis képletre: szorozzuk meg a pixeltávolságot milliméterben 3,5-tel, így kapunk egy becslést a minimális távolságra, ahol a kép még élesen látszik. Vegyünk például egy 3 mm-es kijelzőt – a nézőknek legalább 3,2 méterre (10,5 lábra) kell maradniuk, hogy megfelelően értékelhessék a képpontok minőségét. A szükségesnél kisebb pixeltávolság választása felesleges költségekhez és telepítési nehézségekhez vezet, miközben senki sem észleli jelentősen a minőségbeli különbséget.
Moduláris keretkialakítás és szerkezeti integráció beltéri és építészeti telepítésekhez
A moduláris panelrendszerek rugalmas formafaktorokat tesznek lehetővé – ívek, oszlopok és nem sík felületek – miközben egyszerűsítik a telepítést, a karbantartási hozzáférést és a jövőbeni frissítéseket. A kritikus integrációs szempontok a következők:
- Szerkezeti terhelések : Ellenőrizze a fal vagy mennyezet teherbírását; az alumíniumkeretek általában 50–80 kg/m²-t bírnak el.
- Környezetvédelmi intézkedések : IP65-ös védettségű házak szükségesek kültéri vagy poros környezetekhez; IP20 elegendő klímával szabályozott belső terekhez.
- Karbantartási hozzáférés : Illessze a karbantartó paneleket a karbantartási útvonalakhoz – járóhidakhoz, emelőplatformokhoz vagy mennyezeti hozzáférési pontokhoz – a biztonságos és hatékony javítások érdekében.
| Integrációs tényező | Belső | Építészeti |
|---|---|---|
| Rögzítési rugalmasság | Mennyezeti tartók, falak | Épületfala, oszlopok |
| Hőmérsékleti tűrés | 0–40 °C | -30 °C-tól 50 °C-ig (időjárásálló) |
| Esztétikai Igazítás | Keret színének egyeztetése | Rejtett kábelezés csatornák segítségével |
A szabványos acél konzolok lapos, teherbíró felületekhez alkalmasak. Dőlt, függesztett vagy íves szereléseknél az egyedi tervezésű keretek egyenletesen osztják el a mechanikai terhelést, és megelőzik a hosszú távú deformálódást vagy elcsavarodást.
Egyedi LED Kijelző Építése: Összeszerelés, Kábelezés és Minőségbiztosítás
Megbízható Alkatrészek Kiválasztása: LED Modulok, Mezővezérlések, Tápegységek és Irányítórendszerek
Az alkatrészek megbízhatósága óriási szerepet játszik abban, hogy mennyi ideig tartanak a kijelzők, és hogyan alakul a teljesítményük az idő függvényében. LED-modulok kiválasztásánál legalább 5000 nites fényerőt célszerű választani kültéri használatra, illetve 1500 niteset beltéri alkalmazásnál, ügyelve arra, hogy a fényerő- és színegyenetlenség minimalizálódjon a képernyőn. A meghajtóknak pontosan meg kell egyezniük a modulok feszültség- és áramerősség-igényeivel. Ennek elmulasztása komoly problémát jelenthet – tavaly az Electronics Reliability Journal-ben publikált kutatás szerint a korai hibák körülbelül 42%-a a nem megfelelő specifikációkból adódik. A tápegységek esetében olyan termékeket érdemes választani, amelyek kb. 20%-kal nagyobb teljesítménnyel rendelkeznek a tényleges igényeknél, valamint ellenőrizni kell az 80 Plus Gold minősítés jelenlétét. Ez biztosítja a stabil energiaellátást, miközben csökkenti az energiafogyasztást. A vezérlőrendszerek egy másik kritikus elem, amelyet a tényleges tartalomigények alapján kell gondosan kiválasztani. Egyes telepítésekhez elegendő lehet egyszerű videólejátszás, míg mások összetett ütemezést vagy interaktív API-kkal való integrációt igényelhetnek. Egy gyakori hiba, amit sok szerelő elkövet, hogy különböző tételből származó alkatrészeket kevernek, ami látható szín- vagy fényerőkülönbségekhez vezethet a kijelző felületének különböző részein.
Lépésről lépésre történő szerelési legjobb gyakorlatok és elkerülendő tipikus hibák
Kövesse ezt a bevált sorrendet a munkaismétlés csökkentéséhez, valamint a szerkezeti és villamos épség biztosításához:
- Váz előkészítése : Szerelje össze az alumínium vázakat lézerszintezés segítségével. Már 1 mm eltérés modulonként is látható hézagokká fokozódhat nagyobb méretekben.
- Modul rögzítése : Torsziómentes rögzítőelemeket használjon, és állandó, kalibrált nyomatékot alkalmazzon a nyomtatott áramkörök deformálódásának vagy forrasztási repedések kialakulásának elkerülésére.
-
Kábelezési stratégia :
- Páncélozott kábelek használata adatvezetékekhez, legalább 15 cm távolság megtartásával az erőáramú vezetékektől
- Csillagtopológia alkalmazása az áramellátásban a feszültségingadozás korlátozására a modulok között
- Az összes csatlakozót címkézze mindkét végén – befejezés előtt és után
- Kezdeti tesztelés : Fokozatosan kapcsolja be az 50%-os terhelés alatt lévő teljesítménymodulokat a jelminőség és a hőmérsékleti viselkedés ellenőrzése céljából a teljes aktiválás előtt.
- Időskori teszt : Végezzen 72 órás terheléses tesztet maximális fényerőnél, amely során végigfut a teljes színkép ciklusain, hogy feltárja a rejtett hibákat.
Gyakori elmulasztások közé tartozik a nem megfelelő hőkezelés (passzív hűtőbordák hozzáadása, ha a környezeti hőmérséklet meghaladja a 35 °C-ot), túl kis keresztmetszetű kábelezés (ami 10%-os feszültségesést okozhat), valamint a szerelést követő kalibráció kihagyása. A végső ellenőrzésnek tartalmaznia kell színegyenletességi mérést spektrofotométerrel és a látószög érvényesítését a minimálisan ajánlott távolságban.
Átlátszó LED kijelző vs. hagyományos LED kijelző: mikor melyiket válassza
Esztétikai integráció, telepítési rugalmasság és környezeti alkalmasság
Áttetsző LED képernyők körülbelül 95 százalékát engedik át a rendelkezésre álló fénynek, így ideálisak üvegfalak mögé, irodai elválasztókba vagy akár történelmi épületekbe való telepítéshez, ahol fontos a kilátás és a természetes megvilágítás megtartása. A vékony kialakítás lehetővé teszi, hogy ezeket a kijelzőket közvetlenül a jelenlegi ablakpanelekre szereljék anélkül, hogy jelentős plusz tartóelemekre lenne szükség az épületszerkezettől. Azonban a hagyományos LED képernyők más történetet mesélnek. Ezek szilárd háttértámaszt és lényegesen erősebb kereteket igényelnek, ami gyakorlatilag használatukat speciálisan kialakított falakra vagy mennyezeti szerkezetekre korlátozza. Környezeti tényezők szempontjából az átlátszó változatok belső terekben vagy részben fedett területeken működnek jobban, ahol a hőmérséklet viszonylag állandó. Olyan nagyon világos kültéri helyeken, mint sportarénák, főutak és közlekedési központok, a hagyományos kijelzők továbbra is dominálnak, mivel sokkal jobban ellenállnak az intenzív napsugárzásnak és a kemény időjárási viszonyoknak, mint átlátszó társaik, még ha ez némi vizuális vonzerő feláldozásával is jár.
Teljes tulajdonlási költség: Kezdeti beruházás, karbantartás és hosszú távú megtérülés
A transzparens LED kijelzők beszerzési költsége körülbelül 40–60 százalékkal magasabb a szokásos megoldásokénál, mivel speciális anyagokra és gondos szerelési munkára van szükség. De itt van egy pozitívum is: ezek a kijelzők modulokból épülnek fel, így ha valami hibásodik, csak az adott alkatrészeket kell kicserélni, nem kell az egész panelt lecserélni. Emellett hosszú távon kevesebb áramot fogyasztanak, így csökkennek az energia költségek. A karbantartáshoz szakképzett technikusokra van szükség a tisztításhoz és kalibráláshoz, bár ezek a problémák általában nem állítják le teljesen a működést. A hagyományos kijelzőmodellek kezdetben olcsóbbak, és a beszállítók szélesebb kínálatból tudják őket biztosítani, de hosszú távon drágábbak. A kültéri változatok különösen gyorsan romlanak a napfény és a hőmérsékletváltozások hatására, így rendszeres beállításokra és alkatrészcserekre van szükség. Hogy érdemes-e befektetni, az igazán a konkrét helyzettől függ. A transzparens kijelzők akkor a legjobbak, ha prémium márkák bemutatásáról van szó, ahol a megjelenés a legfontosabb, és a vásárlók észreveszik a minőségi részleteket. Akik nagy méretű hirdetőtáblákat vagy tájékoztató táblákat üzemeltetnek nehéz időjárási körülmények között, számukra a hagyományos kijelzők továbbra is jobb ár-érték arányt kínálnak korlátaik ellenére.
GYIK
Mi az az átlátszó LED kijelző?
A transzparens LED kijelző egy olyan LED képernyő, amely vékony, átlátszó anyagokra, például megerősített üvegre vagy akrilpanelre felhordott rácsszerű LED-mintázatból áll, és lehetővé teszi a fény körülbelül kétharmadának, sőt majdnem az egésznek az áthaladását.
Milyen előnyei vannak a transzparens LED kijelzők használatának?
A transzparens LED kijelzők ideálisak olyan környezetekhez, ahol a látvonalak megtartása kiemelten fontos, például kirakatokban, galériákban vagy üvegfelülettel rendelkező épületekben, mivel természetes fényt engednek át, miközben digitális információkat jelenítenek meg.
Hogyan befolyásolja a LED-ek elhelyezkedése az áttetszőséget és a képminőséget?
A LED-ek közötti távolság hatással van az áttetszőségre és a kép élességére – minél nagyobb a távolság a LED-ek között, annál nagyobb az áttetszőség, de annál alacsonyabb a részletesség; szorosabb LED-elhelyezés javítja a képminőséget, de csökkenti az áttetszőséget.
Mi a különbség a transzparens LED kijelzők és a hagyományos LED kijelzők között?
A transzparens LED-kijelzők lehetővé teszik a fény áthaladását, így esztétikusan illeszkednek a környezetbe, míg a hagyományos LED-kijelzők szilárd háttérrel és jelentős kerettel rendelkeznek, amelyek miatt feltűnőbbek, és inkább durva kültéri környezethez alkalmasak.
Mennyibe kerülnek a transzparens LED-kijelzők a hagyományos LED-kijelzőkhöz képest?
A transzparens LED-kijelzők beszerzési ára akár 40–60 százalékkal is magasabb lehet, de moduláris felépítésük és energiahatékonyságuk miatt hosszú távon alacsonyabb karbantartási és üzemeltetési költségekkel járhatnak, mint a hagyományos LED-kijelzők.
