Hogyan készülnek az LED-kijelzők: a gyártási folyamat és a technológia magyarázata

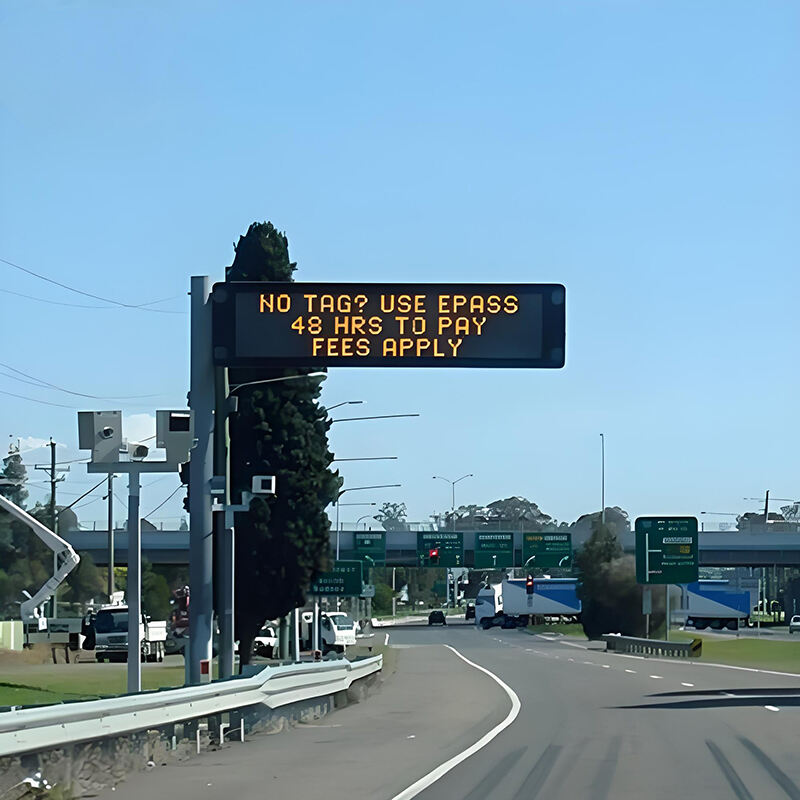

Mi az a digitális LED-kijelző? Alapvető meghatározás és önmagát kibocsátó előny

Digitális LED-kijelző vs. LCD/OLED: alapvető felépítés és fénykibocsátás

A digitális LED-kijelzők másképp működnek, mint a legtöbb más kijelzőtechnológia, mert minden apró képpont saját fényt termel kis félvezető alkatrészek segítségével. A hagyományos LCD-képernyőknek szükségük van azokra a speciális folyékony kristályrétegekre, valamint egy külön LED-háttérvilágításra, hogy szabályozzák, amit látunk. Az OLED-technológia is saját fényt termel, de szerves anyagokat használ ehhez, nem pedig a szokásos LED-ekben található szervetlen anyagokat, például az indium-gallium-nitridet vagy az alumínium-indium-gallium-foszfidot. Az LED-kijelzők építési módja számos valódi előnnyel jár. Kiválóan alkalmasak kültéri alkalmazásokra, mivel elérhetik a 10 000 nit körüli hihetetlen fényerősség-szintet, jól láthatók akár 160 foknál nagyobb szögből is, és általában idővel is konzisztensen tartják fényerősségüket anélkül, hogy olyan gyorsan halványodnának, mint más megoldások.

Önmagukból fényt bocsátó elv: Hogyan bocsátanak ki fényt az RGB LED-képpontok háttérvilágítás vagy szűrők nélkül

Egy RGB-részpont olyan, mint egy kis lámpa. A varázslat akkor történik, amikor az áram áthalad a dióda speciális átmeneti területén. Az elektronok ott találkoznak a lyukakkal, és ezzel az úgynevezett elektrolumineszcenciával fényrészecskéket – fotonokat – hoznak létre. Mi teszi ezt a felépítést ilyen kiválóná? Nincs szükség azokra a plusz alkatrészekre – például hátvilágításra, polarizátorokra vagy szűrőkre –, amelyeket más kijelzők igényelnek. Ez azt jelenti, hogy a kijelző képes minden képpontot külön-külön vezérelni. Mélyebb fekete szinteket érünk el, mert a képpontok teljesen kikapcsolhatók. A színek is pontosak maradnak, mivel nincsenek szűrők, amelyek torzítanák őket. Az eredmény egy lényegesen jobb képminőség a hagyományos kijelzőtechnológiákhoz képest.

LED-kijelző gyártási folyamata: féligvezető lapkától az integrált modulig

LED-chip gyártása: epitaxiális növesztés, lapka-feldolgozás és chip-szortírozás

A gyártási folyamat az úgynevezett epitaxiális növekedéssel kezdődik, amelyet fémszerves kémiai gőzfázisú lerakással (rövidítve: MOCVD) hajtanak végre. Ez a folyamat vagy szafír-, vagy szilícium-karbid-alapanyagokon zajlik, és létrehozza azokat a kristályos rétegeket, amelyek végül meghatározzák, hogy vörös fényt kapunk-e az AlInGaP anyagokból, zöld árnyalatokat, vagy az InGaN vegyületek jellegzetes kék fénykibocsátását. Ezt követően fotolitográfiai műveletek és plazma-etalizálási technikák kombinációja történik, hogy mikrométeres méretben kis áramköri mintákat hozzanak létre. Ezután jön a dopolás fázisa, amely segít javítani a töltéshordozók újraegyesülésének hatékonyságán belül az anyagban. Miután minden egyes egységre szétvágják a szerkezetet, automatizált rendszerek ellenőrzik minden egyes mikro-LED chip fényerősségét és hullámhossz-egyezését. Azonban csak azok a chipek haladnak át a minőségellenőrzésen, amelyek színeltérése szigorúan ±2 nm-en belül marad. Ez a szűrés elengedhetetlenül fontos, mert ha akár egyetlen chip is átcsúszik a helytelen színkibocsátással, az észrevehető színeltérést okozhat, amikor ezeket az alkatrészeket később nagyobb kijelzőmodulokba szerelik össze.

Csomagolás és összeszerelés: az SMD-technológia dominanciája, hőkezelési tervezés és automatizált kalibráció

Az SMD-csomagolás továbbra is uralkodó pozíciót foglal el a piacon, mivel kiválóan skálázható a gyártás és hatékonyan kezeli a hőkezelési problémákat. A modern gyártási folyamatok nagy pontosságú pick-and-place gépekre támaszkodnak, amelyek mikrométeres pontossággal helyezik el az LED-chipeket kerámia vagy FR4 alapanyagokon. A zavartalan működés érdekében a gyártók gyakran alumíniummagos nyomtatott áramköröket (PCB-ket) és speciális hővezető párnákat alkalmaznak, hogy az üzemelési hőmérsékletet ellenőrzött szinten tartsák – ideális esetben 85 °C alatt, ami kulcsfontosságú az időtálló fénykibocsátás biztosításához. Az összeszerelés után egy további lépésben automatizált rendszerek ellenőrzik minden egyes LED színjellemzőit, és valós időben finomhangolják rajta átfolyó áramot. Ez biztosítja a színkonstanciát az egységek között, így elkerülhető a szomszédos LED-ek között észlelhető fényerő- vagy árnyalatkülönbség.

Szekrénybe építés: szerkezeti mérnöki tervezés, teljesítményelosztás és IP-minősítésű tömítés

A modulok egy speciálisan kialakított, alumíniumból készült szekrénybe illeszkednek, amelyet úgy terveztek, hogy ellenálljon a természet minden kihívásának. A vázakat végeselemes analízis-szoftverrel vizsgáljuk, hogy ellenállnak-e erős szélnek, akár 150 km/h sebességgel is. A tápegyszerű rendszerek tartalék alkatrészekkel vannak ellátva, így nagy telepítések esetén is alig észlelhető feszültség-ingadozás van. Kültéri elhelyezés esetén a szekrények IP65 védettségi osztályzattal rendelkeznek, amit speciális, tömörített tömítések és vízriasztó anyagok biztosítanak. Ez a kombináció megakadályozza a por részecskék behatolását, és még erős esőzések idején sem engedi be a vizet. Szállítás előtt minden szekrényt szigorú tesztkörülményeknek vetünk alá, amelyek extrém környezeti viszonyokat szimulálnak: hőmérséklet-ingadozásoknak – mínusz 30 °C-tól 60 °C-ig – és teljes vízalámerülésnek egy egész napra. Ezek a tesztek biztosítják a megbízható működést akár óriási sportcsarnokokban, forgalmas közlekedési központokban, vagy bármely más olyan helyen, ahol a berendezések hibátlan teljesítményt nyújtanak nehéz környezeti feltételek mellett.

LED-kijelző képpont-architektúrája és szín-tudomány

RGB-alképpont-elrendezés: közvetlen kibocsátású geometria, képponttávolság hatásai és megtekintési szög optimalizálása

A képpontok különálló piros, zöld és kék fénydiódákból állnak, amelyeket általában hatszög alakban rendeznek el, így jobb fénykeverést érnek el, és csökkentik azokat a kellemetlen színeltolódásokat, amelyek akkor jelentkeznek, ha ferde szögből nézzük a képet. A képpontok közötti távolságot – amelyet képponttávolságnak (pixel pitch) neveznek, és milliméterben mérnek – nagyban befolyásolja a kép élessége és az a minimális távolság, amelyből a kép tiszta megjelenítést nyújt. Nézzük meg ezeket a számokat: egy P1.2-es osztályozású kijelző körülbelül 694 ezer képpontot tartalmaz négyzetméterenként, míg a P4.8-as típusok csak körülbelül 44 ezer képpontot biztosítanak ugyanazon a felületen. Amikor a gyártók hatszög alakú mintában csoportosítják a képpontokat négyzet helyett, a színek akkor is konzisztensek maradnak, ha a nézők nem merőlegesen tekintenek a kijelzőre. Ez kiválóan működik azok számára is, akik a rendezvényterem oldalsó részein vagy a luxusboxok hátuljában ülnek. A legjobb rész? Nem szükségesek további rétegek vagy speciális fóliák a színproblémák kijavításához.

Szín-hűség magyarázata: féligvezető anyagok (InGaN, AlInGaP), színtartomány-lefedettség és fehérponthelyzet-konzisztencia

A pontos színek titka a anyagtudomány mélyében rejlik. A kék és zöld árnyalatokhoz a gyártók indium-gallium-nitrid (InGaN) rétegeket használnak, míg a vörös szín alumínium-indium-gallium-foszfidból (AlInGaP) származik. Ezeket az anyagokat éppen azért választották, mert pontosan szabályozhatók vele a fény hullámhosszai, és tiszta, tiszta színkimenetet biztosítanak. Ha mindezt megfelelő minőségű epitaxiális technikákkal hajtják végre, a kijelzők 90–110 százalékos NTSC színvilág-lefedettséget érhetnek el. Ez kb. 40 százalékkal jobb, mint amit a legtöbb szokásos LCD-kijelző tud elérni. A gyárak a természetes anyag-egyenetlenségek kezelésére gondos kalibrációs folyamatokat alkalmaznak: ellenőrzik, mennyire tér el a fehérpont a szabványos D65 referenciaértéktől, majd egyedi módon állítják be minden dióda áramát. Így a színhibák a teljes fényerő-tartományban – akár 10 000 nitig is – ΔE<3 értéken belül maradnak. Még erős környezeti megvilágítás mellett is megtartják színbeli integritásukat.

A LED-kijelző minőségét meghatározó kulcsfontosságú teljesítménymutatók

Pixel távolság, felbontás és nézési távolság: gyakorlati irányelvek beltéri és kültéri LED-kijelzők kiválasztásához

Egy képernyő pixeleinek mérete nagy szerepet játszik abban, milyen élesen látszanak a dolgok, és milyen beállítás bizonyul a legmegfelelőbbnek. Amikor kisebb pixelpitch-ekről beszélünk – például 2,5 mm alattiakról –, azok kiválóan alkalmasak beltéri alkalmazásokra, ahol az emberek közel állnak hozzájuk, például irányítószobákban vagy boltokban videofalak telepítésére. Ezek a képernyők akkor működnek legjobban, ha a nézők egy és tíz méter közötti távolságból tekintenek rájuk. Ellentétben ezzel a nagyobb pixelpitch-ek – P4-től P10-ig – elsősorban a fényerő, az élettartam és az ár-előnyök szempontjából előnyösek kültéri táblákhoz vagy stadionokban elhelyezett kijelzőkhöz, ahol a nézők sokkal nagyobb távolságból – gyakran 100 méternél is több – figyelik meg a tartalmat. Itt van egy praktikus emlékeztető: szorozzuk meg a pixelpitch milliméterben megadott értékét 1000-rel, hogy megkapjuk azt a minimális távolságot, amelynél közelebb nem szabad állni a képernyőhöz, ha elkerülni szeretnénk, hogy külön-külön lássuk a pixeleket. Például egy P3-as kijelző esetében senki sem szeretné látni a négyzeteket három méternél közelebbről. Beltéri beállításoknál a legtöbb esetben 1920×1080-nál magasabb felbontás szükséges ahhoz, hogy a szöveg olvasható maradjon. Kültéri kijelzőknél viszont a fényerőnek 5000 nit feletti, valamint jó kontrasztviszonyúnak kell lennie, hogy hatékonyan ellenálljon a nappali fénynek és más környező fényforrásoknak.

Frissítési frekvencia, szürkeskála-mélység és PWM-szabályozás: rezgésmentes mozgás és műsorszóró-színvonalú videó biztosítása

A frissítési gyakoriságot hertzben (Hz) mérik, és ez határozza meg, mennyire élesnek tűnnek a mozgó képek a képernyőn. Az 1920 Hz alatti értékkel rendelkező kijelzők esetében gyakran megjelenik elmosódás akciódús jelenetek megtekintésekor, míg a professzionális berendezésekhez legalább 3840 Hz szükséges ahhoz, hogy élő sportközvetítéseket vagy stúdiómunkát zavarmentesen lehessen lebonyolítani. A szürkeskála mélysége azt jelzi, hány árnyalatot tud egy kijelző fekete és fehér között megjeleníteni. Egy 14 bites rendszer kb. 16 ezer különböző intenzitási szintet biztosít minden színkánalon, így fokozatos átmenetek sötét és világos területek között nem mutatnak látható sávozódást. A fényerő szabályozására használt impulzusszélesség-moduláció (PWM) úgy működik, hogy az LED-eket nagyon gyorsan kapcsolgatja be és ki. Ha a frekvencia túl alacsony – például 1000 Hz alatti –, az emberek idővel kellemetlenséget érezhetnek a villogás miatt. Amikor azonban a gyártók 3000 Hz fölé emelik ezt az értéket, sokkal simább fényerő-szabályozást és jobb támogatást nyújtanak az HDR tartalmakhoz. Ez különösen fontos olyan helyeken, ahol a képminőség kritikus szerepet játszik – például televíziós adóközpontokban vagy kórházakban, ahol az orvosok a diagnózisokhoz pontos vizuális információkra támaszkodnak.

GYIK szekció

Mi a pixel távolság, és miért fontos?

A pixel távolság a digitális LED-kijelzők pixelei közötti távolságot jelöli milliméterben mérve. Hatással van a kép élességére és arra a megtekintési távolságra, amelynél már nem látszanak külön-külön a pixelek. A kisebb pixel távolságok belső alkalmazásokhoz alkalmasak, ahol a nézők közel vannak a kijelzőhöz, míg a nagyobb távolságok ideálisak kültéri beállításokhoz, ahol a megtekintési távolság hosszabb.

Miben különbözik az LED-technológia az LCD-től és az OLED-től?

Az LED-technológia önmagától fényt kibocsátó pixeleket használ, amelyek fényt termelnek félvezető alkatrészek segítségével, ellentétben az LCD-képernyőkkel, amelyek háttérvilágítást igényelnek, illetve az OLED-képernyőkkel, amelyek szerves anyagokat használnak. Ez az LED-képernyőknek olyan előnyöket biztosít, mint a magasabb fényerő és a pontosabb színvisszaadás további szűrők nélkül.

Melyek az LED-kijelzők legfontosabb teljesítménymutatói?

A LED-kijelzők fontos teljesítménymutatói a képponttávolság, a felbontás, a frissítési gyakoriság, a szürkeskála-mélység és a PWM-szabályozás. Ezek a tényezők határozzák meg a kijelző élességét, fényességét, színűrzését és mozgásfelvételek zavartalan lejátszásának képességét.
